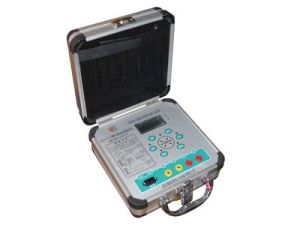

接地電阻儀介紹：
接地電阻儀除了具有傳統打輔助地極測的接地電阻功能外，還具備了無輔助地極測量的獨特功能，改變了測試接地電阻傳統的測量原理和手段，採用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了線上測量。接地電阻儀特性：
1．雙鉗法/地樁法雙重測量方式：
適合任意接地場所，多點或單點接地，都可正常測試。2．抗干擾能力強：
自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500KV變電站環境下，也能精確測量。3．測量範圍廣、解析度高：
量程從0.01Ω～1000Ω，解析度0.01Ω，對0.7Ω以下接地電阻，也能準確測量。4．大鉗口設計：
鉗口直徑50mm，滿足用扁鐵/鋼作接地引線的情況。接地電阻儀參數：
雙鉗法：0.01Ω~1000Ω地樁法：0.01Ω~1000Ω
2．誤差:
雙鉗法：±2%±2個字
地樁法：±1.5%±2個字
3．最小解析度：0.01Ω
4．鉗口尺寸：Φ50mm
5．存儲容量：200組數據
注意事項

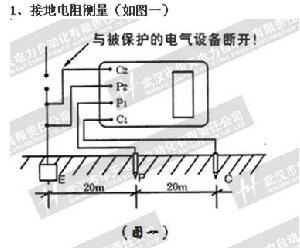

1．存放保管本表時，應注意環境溫度濕度，應放在乾燥通風的地方為宜，避免受潮，應防止酸鹼及腐蝕氣體。2．測量保護接地電阻時，一定要斷開電氣設備與電源連線點。在測量小於1Ω的接地電阻時，應分別用專用導線連在接地體上，C2在外側P2在內側如圖四所示：
3．測量大型接地網接地電阻時，不能按一般接線方法測量，可參照電流表、電壓表測量法中的規定選定埋插點。
4．測量地電阻時最好反覆在不同的方向測量3～4次，取其平均值。
5．本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流時，優先使用交流電。
6．當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免鏽蝕儀表。
接地電阻儀如何接線
接地電阻測量方法通常有以下幾種：兩線法、三線法、四線法、單鉗法和雙鉗法。各有各的特點，實際測量時，儘量選擇正確的方式，才能使測量結果準確無誤。1. 兩線法
條件：必須有已知接地良好的地，如PEN等，所測量的結果是被測地和已知地的電阻和。如果已知地遠小於被測地的電阻，測量結果可以作為被測地的結果。
適用於：樓群稠密或水泥地等密封無法打地樁的地區。
接線：E+ES接到被測地，H+S接到已知地。
2. 三線法
條件：必須有兩個接地棒：一個輔助地和一個探測電極。各個接地電極間的距離不小於20米。
原理是在輔助地和被測地之間加上電流,測量被測地和探測電極間的電壓降，測量結果包括測量電纜本身的電阻。
適用於：地基接地，建築工地接地和防雷球型避雷針QPZ 接地。
接線：S接探測電極，H接輔助地，E和ES連線後接被測地。
3. 四線法
基本上同三線法,在低接地電阻測量和消除測量電纜電阻對測量結果的影響時替代三線法,測量時E和ES必須單獨直接連線到被測地。該方法是所有接地電阻測量方法中準確度最高的。
4. 單鉗測量
測量多點接地中的每個接地點的接地電阻，而且不能斷開接地連線防止發生危險。
適用於：多點接地，不能下線，測量每個接地點的電阻。
接線：用電流鉗監測被測接地點上的電流。
5. 雙鉗法
條件：多點接地，不打輔助地樁，測量單個接地。
接線：使用廠商指定的電流鉗接到相應的插口上，將兩鉗卡在接地導體上，兩鉗間的距離要大於0.25米。
