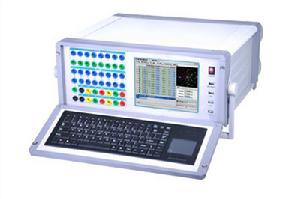

微機繼電保護測試儀
微機繼電保護測試儀參數：
電流輸出 交流相電流輸出（有效值） 0-40A/每相
交流相電流最大輸出功率 400VA
交流頻率範圍（基波） 20-500Hz
交流諧波次數 1-9次
直流相電流輸出 0-±10A/每相
電壓輸出 交流相電壓輸出（有效值） 0-100V
交流相電壓輸出功率 80VA
交流線電壓輸出功率 100VA
交流頻率範圍（基波） 20-500Hz
交流諧波次數 1-9次
直流相電壓輸出幅值 0-±140V
開關量輸入 空接點 1-20mA，24V
電位接點輸入 “0”：0 - + 6V；
“1”：+11v - + 250V
開關量輸出 空接點 DC：220V／0.2A；
AC：220V／0.5A
時間測量 0.1m - 9999s
電源電壓 AC220V±10%，50／60Hz
環境溫度 -10℃ - + 50℃
體 積 400×300×180mm3
重 量 20kg
介紹：
微機繼電保護測試儀以稱為：微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。
微機繼電保護測試儀是一個新型智慧型化測試儀器HSXJBY-I微機繼電保護校驗儀，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。
現代微機繼電保護測試儀可分為兩種形式，一種是採用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態範圍窄，精度不高。另一種是採用開關電源，功放採用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。
可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗，可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能。
繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。
三相微機繼電保護測試儀測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。三相繼電保護測試儀，它在參照了原電力部頒發的《微機繼電保護試驗裝置技術條件》的基礎上，認真總結前幾代產品的開發、生產經驗，並採用現代最新數位技術、高精密電子器件、微機系統及新線路、新結構研製而出。可獨立完成微機保護、繼電保護、勵磁、計量、故障錄波等專業領域內的裝置測試，廣泛套用於電力、石化、冶金、鐵路、航空、軍事等行業的科研、生產和電氣試驗現場。
微機繼電保護測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大旋鈕調節，輔迴路採用小旋鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
GH-6403三相繼電保護測試儀單機可以做交流試驗，直流試驗,低周同期,時間測量,功率阻抗,差動試驗,疊加諧波,整組試驗,阻抗階梯,零序保護,系統設定等試驗項目。
三相繼電保護測試儀過電壓繼電器測試採用“交流試驗”程式，當繼電器額定電壓小於120V時，可用單相電壓值為變數進行測試
微機繼電保護測試儀【儀器特性】
1.微機繼電保護測試儀滿足現場所有試驗要求。具有標準的四相電壓，三相電流輸出，電壓125V/相，電流30A/相。三相併聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。 2.各種技術指標完全達到電力部頒發的DL/T624-1997 《繼電保護微機型試驗裝置技術條件》的標準。 4.國內同行業首先採用進口拉絲不鏽鋼面板，不鏽鋼鍵盤，同時採用觸摸式滑鼠，克服了軌跡球滑鼠操作不靈活、容易損壞的缺點，並選用8.4寸,解析度為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用. 5.主控板採用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度. 6.微機繼電保護測試儀電流、電壓採用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，並可通過軟體計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特徵。功放電路採用進口大功率高保真模組式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗餘和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流迴路允許開路，不會損壞裝置。
發展歷史
微機繼電保護測試儀是一個新型智慧型化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。
現代微機繼電保護測試儀可分為兩種形式，一種是採用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態範圍窄，精度不高。另一種是採用開關電源，功放採用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的發展方向。
可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗，可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，具備GPS觸發功能。
繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》（DL/T624─1997）的基礎上，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行，亦可聯接其它電腦運行的先進結構，主機內置高性能工控機和高速數位訊號處理器，真16位DAC模組、新型模組式高保真大功率功放，自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。既可以單機獨立操作，也可以連線筆記本電腦操作。操作功能強大，體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高。
性能指標
1、10個通道同時輸出，即同時輸出不同頻率、相位的三路電壓及三路電流、一路3U0，電壓0-120V，電流0-40A/三相。2、微機繼電保護測試儀採用8.4寸TFT（800*600）真彩液晶顯示屏，可依據現場採光環境設定界面顏色，提供直觀圖象顯示，便於觀測。
3、下位機採用精簡穩定的Windowsce嵌入式作業系統，Windows界面操作風格，應用程式簡小，運行速度快，系統穩定，界面風格友好快捷。
4.微機繼電保護測試儀率先在業界採用快捷鍵方式操作實驗，全一體化設計，主機內置滑鼠，鍵盤，也可外接滑鼠跟鍵盤，更加方便用戶的使用習慣．
5、採用最新美國TI公司的DSP及大規模可程式器件FPGA，1448點波形模擬，使測試儀具備更佳瞬態回響，及更良好的幅頻特性，並是國內獨家使用16位串口DA，進一步提高輸出精度
6、可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動，同期微機繼電保護測試儀的繼電器等分別以手動或自動方式進行測試，可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組實驗，可測試高壓線路保護（單、雙端測試）、自動重合閘、中間繼電器、同步繼電器、過激磁保護、反時限正負序過流保護、定時限正負序過流保護、復壓閉鎖過流保護、頻率及低周減載保護、逆功率保護、失步保護、定予接地保護、負序零序及相間功率保護、故障回放。具備GPS觸發功能。
儀器用途
1．二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距離、功率方向、反時限、頻率、同期、重合閘等繼電器)。2．整組傳動，能摸擬各種簡單或複雜的瞬時性，永久性，轉換性故障，可在基波上疊加暫態直流分量。
3．能隨意疊加各次諧波，疊加初始角及含量線上可控。
4.可分相輸出不同頻率交流量、交直流兩用。
5.專用低周單元,可方便測試微機低周低壓減載保護。
6．各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。
7．微機主變保護差動比例及諧波制動特性的自動測試。
8．整組距離、零序、過流保護自動測試。
9．用戶可程式測試單元，以滿足特殊試驗用途，例備自投裝置的測試。
10．電機失磁失步、反激磁、逆功率及同期等各種保護的測試。
引用標準
中華人民共和國電力行業標準DL/T624-1997《繼電保護微機型試驗裝置技術條件》。儀器技術參數
主要技術參數：項目 技術參數
電壓源 最大輸出電壓 6×125V
最大輸出功率 6×80VA
解析度 1mV
精度 ≤0.2(5V-110V),≤0.5(<5V或>110V)
諧波失真 ≤0.1%
其它 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電壓輸出，短路自動保護。
電流源 最大輸出電流 6×30A或1×180A
最大輸出功率 6×350VA或1×1600VA
解析度 1mA
精度 ≤0.2(1A-30A),≤0.5(0.2A-1A)
諧波失真 ≤0.1%
其它 各相輸出幅值、頻率、相位獨立可調，並可以作為直流電流輸出，過載自動保護。
相位 範圍 -360°——+360°
精度 0.1°
頻率 範圍 0-1000Hz
解析度 50μHz
漂移 5ppm
開關量輸入 輸入連線埠數量 8對
回響時間 100μs
計時範圍 1ms-999,999.999s
輸入方式 空接點（ON<5KΩ,OFF>10KΩ）或帶電位，
耐壓250VDC
其它 防抖動時間可設定
開關量輸出 輸出連線埠數量 4對
輸出方式 空接點,耐壓250VDC，容量250VA
GPS觸發器 脈衝精度 誤差<1uS
同步性 <100uS
觸發模式 內置GPS觸發器或外接觸發器
尺寸 440mm×180mm×330mm(寬×高×深)
重量 16Kg
供電電源 單相220VAC(±15%)，頻率50/60Hz，功率2.5KW/15A
1、交流電流源:
相電流輸出（有效值）：0--30A/相，精度0.2%
三相併聯輸出(有效值)：0--90A/三相同相位並聯輸出
相電流長時間允許工作值(有效值)：10A
每相最大輸出功率：420VA
三相併聯電流最大輸出功率：900VA
三並電流最大輸出允許工作時間：10s
頻率範圍：0--1000Hz精度：0.001Hz
諧波次數：2--20次相位：0--360°精度：0.1°
2、直流電流源:
電流輸出：0--±30A/相：精度0.2%
3、交流電壓源:
相電壓輸出（有效值）：0--125V/相精度：0.2%
線電壓輸出（有效值）：0--250V
相電壓/線電壓輸出功率：75VA/100VA
頻率範圍：0--1000Hz精度：0.001Hz
諧波次數：2--20次相位：0--360°精度：0.1°
微機繼電保護測試儀試注意事項：
1、微機繼電保護測試儀測試儀裝置內置了工控機和Windows作業系統，請勿過於頻繁地開關主機電源。2、微機繼電保護測試儀裝置面板或背板裝有USB插口，允許熱撥插USB口設備（如隨身碟等），但注意撥插時一定要在數據傳輸結束後進行。
3、為了保證工控機內置的Windows作業系統能穩定可靠運行，請不要隨意刪除或修改硬碟上的檔案和桌面上的圖示，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致作業系統損壞。使用USB盤拷貝數據時請一定保證隨身碟乾淨無病毒，也請不要利用隨身碟在本系統中安裝其它軟體程式。
4、外接鍵盤或滑鼠時，請勿插錯連線埠，否則Windows作業系統不能正常啟動。
5、請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。
6、開入量兼容空接點和電位（0－250VDC），使用帶電接點時，接點電位高端（正極）應接入公共端子COM端。
7、使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站立放置或打開支撐腳稍傾斜放置。
8、禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插孔。否則，測試儀將被損壞。
9、如果現場干擾較強或安全要求較高，試驗之前，請將電源線（3芯）的接地端可靠接地或裝置接地孔接地。
10、如果在使用過程中出現界面數據出錯或設備無法連線等問題，可以這樣解決：向下觸按復位按鈕鍵，使DSP復位；或退出運行程式回到主選單，重新運行程式，則界面所有數據均恢復至默認值。
