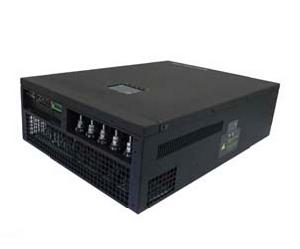

PSW有源電力濾波器簡介
PSW有源電力濾波器PSW系列有源濾波器適用於三相三線制或三相四線制配電系統。該系列濾波器工作穩定、可靠性高，曾在多項國防重點項目中套用。
PSW系列有源濾波器基於高速數位訊號處理平台，採用瞬時無功檢測算法實時檢測電網中的諧波成份，並根據檢測結果控制IGBT，使設備產生與電網上的諧波幅度相同、相位相反的諧波電流。兩種電流相互抵消，從而消除電網上面的諧波電流。
PSW系列有源電力濾波器不僅能夠消除電網上的諧波電流，還能夠發出超前或滯後的無功電流，用於改善電網的功率因數和實現動態無功補償(DVC)。
PSW有源電力濾波器既可單獨使用，也可以與HTHF無源諧波濾波器同時使用，構成性價比更高的諧波治理系統。
PSW有源電力濾波器特點
| 有效濾除2 次到50 次的諧波電流 | 並聯安裝，使用簡單、方便 |
| 可選濾波的諧波次數 | 快速回響，最快回響時間小於10ms |
| 對於目標諧波，有效濾波能力為95% | 電磁兼容性好，在惡劣的電網環境下穩定工作 |
| 採用閉環控制保證了卓越的濾波效果 | 最多可6台並聯運行 |
| 多種自動保護功能，不會發生過載 | 友好的人機界面，高度智慧型化使套用更加簡單 |
| 完善的自診斷功能，並記錄故障狀態 | 大螢幕顯示，豐富的顯示信息 |
| 具有補償系統三相不平衡能力 | 可程式的待機功能和自動重啟功能 |
| 不對系統產生任何不良影響 | 先進的計算機通信接口，便於數據的導出 |
| 不與系統產生諧振 | 豐富的記錄信息，為掌握濾波器和電網的運行情況提供完整的資料 |
| 不需要特製的電流感測器，並自動識別感測器的極性 | 自動適應電網阻抗 |
| 具有單純濾波、無功補償和濾波、無功補償等三種工作模式 | |
| 可以設定模式的優先順序 |
PSW有源電力濾波器產品說明
PSW有源電力濾波器是諧波治理完美的解決方案。採用目前最先進的諧波檢測方式，實時檢測電網中由非線性負載產生的電流波形，分離出諧波部分，並將其反相，再通過IGBT 變換器將反相電流注入到電網中，實現濾除諧波的功能。此外，設備還可以提供超前或滯後的無功電流，用於改善電網的功率因數和實現動態無功補償(SVG)。PSW有源電力濾波器採用模組化設計，有25A/35A，50A/60A，75A五種模組，實現N+1冗餘，顯著提高系統的可靠性。
PSW有源電力濾波器主要技術指標
額定電壓：400V，+10%，-20%，用變壓器可以滿足其他電壓的要求
頻率：50Hz ± 2Hz
單台額定輸出電流：30A、50A、75A、100A、150A、200A、300A
擴展能力：最多可6台並聯
可濾除諧波次數：2-50次
濾波能力：THID < 5%
回響時間：小於10ms
效率： 大於97%
防護等級：IP20
工作環境溫度：-20 ~ +40°C
存儲溫度：：-20 ~ +55°C
最大濕度：85%
最大海拔高度：1000米
結構方式：落地櫃體，壁掛式
電流互感器：0.5級以上

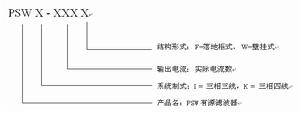

PSW有源電力濾波器型號定義
PSW有源電力濾波器型號定義PSW有源電力濾波器安裝方式
PSW有源電力濾波器安裝方式落地櫃式PSW有源電力濾波器安裝信息
| 型號 | 最大電流(A) | 櫃體尺寸(mm) 高X寬X深 | 重量(KG) | 進線方式 | 進風通道 |
| PSWI(K)-030F | 30 | 800X400X400 | 80 | 底部/頂部 | 底部 |
| PSWI(K)-050F | 50 | 1100X400X400 | 120 | 底部/頂部 | 底部 |
| PSWI(K)-075F | 75 | 1800X700X600 | 220 | 底部/頂部 | 底部 |
| PSWI(K)-100F | 100 | 1800X700X600 | 300 | 底部/頂部 | 底部 |
| PSWI(K)-150F | 150 | 1800X800X600 | 350 | 底部/頂部 | 底部 |
| PSWI(K)-200F | 200 | 1800X800X1000 | 500 | 底部/頂部 | 底部 |
| PSWI(K)-300F | 300 | 1800X1000X1000 | 550 | 底部/頂部 | 底部 |
壁掛式PSW有源電力濾波器安裝信息
| 型號 | 最大電流(A) | 箱體尺寸(mm) 高X寬X深 | 重量(KG) | 進線方式 | 進風通道 |
| PSWK-030W | 30 | 550X450X176 | 30 | 頂部 | 底部 |
| PSWK-050W | 50 | 750X650X176 | 40 | 頂部 | 底部 |
| PSWK-075W | 75 | 800X700X176 | 45 | 頂部 | 底部 |
| PSWK-100W | 100 | 750X650X350 | 60 | 頂部 | 底部 |
