CPU接口類型

CPU接口類型

CPU經過這么多年的發展,採用的接口方式有引腳式、卡式、觸點式、針腳式等。而目前CPU的接口都是針腳式接口,對應到主機板上就有相應的插槽類型。CPU接口類型不同,在插孔數、體積、形狀都有變化,所以不能互相接插。

CPU接口類型:CPU需要通過某個接口與主機板連線的才能進行工作。CPU經過這么多年的發展,採用的接口方式有引腳式卡式觸點式針腳式等。而目前CPU的接口都是針腳式接口,對應到主機板上就有相應的插槽類型。CPU接口類型不同,在插孔數體積形狀都有變化,所以不能互相接插。

CPU接口:Socket AM2

CPU接口類型

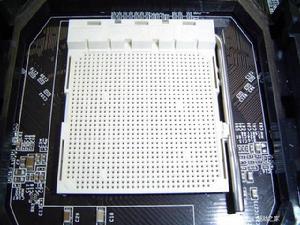

Socket AM2

Socket AM2是2006年5月底發布的支持DDR2記憶體的AMD64位桌面CPU的接口標準,具有940根CPU針腳,支持雙通道DDR2記憶體。雖然同樣都具有940根CPU針腳,但Socket AM2與原有的Socket 940在針腳定義以及針腳排列方面都不相同,並不能互相兼容。目前採用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及頂級的Athlon 64 FX等全系列AMD桌面CPU,支持200MHz外頻和1000MHz的HyperTransport匯流排頻率,支持雙通道DDR2記憶體,其中Athlon 64 X2以及Athlon 64 FX最高支持DDR2 800,Sempron和Athlon 64最高支持DDR2 667。。按照AMD的規劃,Socket AM2接口將逐漸取代原有的Socket 754接口和Socket 939接口,從而實現桌面平台CPU接口的統一。

CPU接口:Socket S1
Socket S1是2006年5月底發布的支持DDR2記憶體的AMD64位移動CPU的接口標準,具有638根CPU針腳,支持雙通道DDR2記憶體,這是與只支持單通道DDR記憶體的移動平台原有的Socket 754接口的最大區別。目前採用Socket S1接口的有低端的Mobile Sempron和高端的Turion 64 X2。按照AMD的規劃,Socket S1接口將逐漸取代原有的Socket 754接口從而成為AMD移動平台的標準CPU接口。

CPU接口:Socket F

CPU接口類型
Socket F

Socket F是AMD於2006年第三季度發布的支持DDR2記憶體的AMD伺服器/工作站CPU的接口標準,首先採用此接口的是Santa Rosa核心的LGA封裝的Opteron。與以前的Socket 940接口CPU明顯不同,Socket F與Intel的Socket 775和Socket 771倒是基本類似。Socket F接口CPU的底部沒有傳統的針腳,而代之以1207個觸點,即並非針腳式而是觸點式,通過與對應的Socket F插槽內的1207根觸針接觸來傳輸信號。Socket F接口不僅能夠有效提升處理器的信號強度、提升處理器頻率,同時也可以提高處理器生產的良品率、降低生產成本。Socket F接口的Opteron也是AMD首次採用LGA封裝,支持ECC DDR2記憶體。按照AMD的規劃,Socket F接口將逐漸取代Socket 940接口。

CPU接口:Socket 771
Socket 771是Intel2005年底發布的雙路伺服器/工作站CPU的接口標準,目前採用此接口的有採用LGA封裝的Dempsey核心的Xeon 5000系列和Woodcrest核心的Xeon 5100系列。與以前的Socket 603和Socket 604明顯不同,Socket 771與桌面平台的Socket 775倒還基本類似,Socket 771接口CPU的底部沒有傳統的針腳,而代之以771個觸點,即並非針腳式而是觸點式,通過與對應的Socket 771插槽內的771根觸針接觸來傳輸信號。Socket 771接口不僅能夠有效提升處理器的信號強度、提升處理器頻率,同時也可以提高處理器生產的良品率、降低生產成本。Socket 771接口的CPU全部都採用LGA封裝。按照Intel的規劃,除了Xeon MP仍然採用Socket 604接口之外,Socket 771接口將取代雙路Xeon(即Xeon DP)目前所採用的Socket 603接口和Socket 604接口。

CPU接口:Socket 479
Socket 479的用途比較專業,是2003年3月發布的Intel移動平台處理器的專用接口,具有479根CPU針腳,採用此接口的有Celeron M系列(不包括Yonah核心)和Pentium M系列,而此兩大系列CPU已經面臨被淘汰的命運。Yonah核心的Core Duo、Core Solo和Celeron M已經改用了不兼容於舊版Socket 478的新版Socket 478接口。

CPU接口:Socket 478

CPU接口類型
Socket 478

最初的Socket 478接口是早期Pentium 4系列處理器所採用的接口類型,針腳數為478針。Socket 478的Pentium 4處理器面積很小,其針腳排列極為緊密。英特爾公司的Pentium 4系列和P4 賽揚系列都採用此接口,目前這種CPU已經逐步退出市場。
但是,Intel於2006年初推出了一種全新的Socket 478接口,這種接口是目前Intel公司採用Core架構的處理器Core Duo和Core Solo的專用接口,與早期桌面版Pentium 4系列的Socket 478接口相比,雖然針腳數同為478根,但是其針腳定義以及電壓等重要參數完全不相同,所以二者之間並不能互相兼容。隨著Intel公司的處理器全面向Core架構轉移,今後採用新Socket 478接口的處理器將會越來越多,例如即將推出的Core架構的Celeron M也會採用此接口。

CPU接口:Socket 775(LGA775)

Socket 775又稱為Socket T,是目前套用於Intel LGA775封裝的CPU所對應的接口,目前採用此種接口的有LGA775封裝的單核心的Pentium 4、Pentium 4 EE、Celeron D以及雙核心的Pentium D和Pentium EE等CPU。與以前的Socket 478接口CPU不同,Socket 775接口CPU的底部沒有傳統的針腳,而代之以775個觸點,即並非針腳式而是觸點式,通過與對應的Socket 775插槽內的775根觸針接觸來傳輸信號。Socket 775接口不僅能夠有效提升處理器的信號強度、提升處理器頻率,同時也可以提高處理器生產的良品率、降低生產成本。隨著Socket 478的逐漸淡出,Socket 775已經成為Intel桌面CPU的標準接口。

CPU接口:Socket 754
Socket 754是2003年9月AMD64位桌面平台最初發布時的CPU接口,具有754根CPU針腳,只支持單通道DDR記憶體。目前採用此接口的有面向桌面平台的Athlon 64的低端型號和Sempron的高端型號,以及面向移動平台的Mobile Sempron、Mobile Athlon 64以及Turion 64。隨著AMD從2006年開始全面轉向支持DDR2記憶體,桌面平台的Socket 754將逐漸被Socket AM2所取代從而使AMD的桌面處理器接口走向統一,而與此同時移動平台的Socket 754也將逐漸被具有638根CPU針腳、支持雙通道DDR2記憶體的Socket S1所取代。Socket 754在2007年底完成自己的歷史使命從而被淘汰,其壽命反而要比一度號稱要取代自己的Socket 939要長得多。

CPU接口:Socket 939

Socket 939是AMD公司2004年6月才推出的64位桌面平台接口標準,具有939根CPU針腳,支持雙通道DDR記憶體。目前採用此接口的有面向入門級伺服器/工作站市場的Opteron 1XX系列以及面向桌面市場的Athlon 64以及Athlon 64 FX和Athlon 64 X2,除此之外部分專供OEM廠商的Sempron也採用了Socket 939接口。Socket 939處理器和與過去的Socket 940插槽是不能混插的,但是Socket 939仍然使用了相同的CPU風扇系統模式。隨著AMD從2006年開始全面轉向支持DDR2記憶體,Socket 939被Socket AM2所取代,在2007年初完成自己的歷史使命從而被淘汰,從推出到被淘汰其壽命還不到3年。

CPU接口:Socket 940

Socket 940是最早發布的AMD64位CPU的接口標準,具有940根CPU針腳,支持雙通道ECC DDR記憶體。目前採用此接口的有伺服器/工作站所使用的Opteron以及最初的Athlon 64 FX。隨著新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口,所以Socket 940已經成為了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的專用接口。隨著AMD從2006年開始全面轉向支持DDR2記憶體,Socket 940也會逐漸被Socket F所取代,完成自己的歷史使命從而被淘汰。

CPU接口:Socket 603

Socket 603的用途比較專業,套用於Intel方面高端的伺服器/工作站平台,採用此接口的CPU是Xeon MP和早期的Xeon,具有603根CPU針腳。Socket 603接口的CPU可以兼容於Socket 604插槽。

CPU接口:Socket 604
與Socket 603相仿,Socket 604仍然是套用於Intel方面高端的伺服器/工作站平台,採用此接口的CPU是533MHz和800MHz FSB的Xeon。Socket 604接口的CPU不能兼容於Socket 603插槽。
