AM2處理器技術特性

1、頻率提升是難題，期待新製程引入

採用Socket AM2針腳的核心被稱為“F”步進，它擁有目前“E”步進核心的全部特性，區別只在於由上代支持雙通道DDR 400提升至雙通道DDR2 800，並加入AMD虛擬技術。

“F”步進核心與目前“E”步進核心相比，除了記憶體控制器上的更改及加入AMD虛擬技術的部份外，明顯的是L2 Cache部份縮小了，據AMD官方檔案所示，由於製程上的成熟，Rev F版本核心的L2 Cache部份經重新設計減少用作提高速度的迴路(電晶體)。此外，“F”步進核心的品質也得以改善，在相同的功耗下相比上代Rev E頻率可提高7%，或是頻率下功耗下調約7%，因此“F”步進核心將可以提高低功耗版本的產能。

電晶體數目方面，雖然L2 Cache的電晶體使用數目減少，但由於改用DDR2記憶體控制器及加入AMD虛擬技術，因此Rev F核心的電晶體數目、核心尺寸有所提升，比如針對雙核處理器的Windsor核心由上代2億3千3百萬，提升至2億4千3百萬，Die Size也由199平方毫米提升至220平方毫米。

整體功耗都降低了，只有FX-62是特例,應該多提一些AMD AM2產

品整體性能的提升和功耗的降低。L2 cache，由AMD位於德國Dreseden的Fab 30工廠製造。

2、內置DDR2記憶體控制器，支持DDR2-800記憶體

Socket AM2處理器最大的改進就是整合了DDR2記憶體控制器——最初將支持DDR2 667，在後期支持到DDR2 800甚至是DDR2 1066。DDR2優勢和缺點都是非常明顯的：雖然DDR2記憶體提高了頻寬，但此前DDR2的記憶體延時由於比DDR記憶體大，也造成了DDR2高頻低能的缺點。但值得慶幸的是，目前記憶體廠商通過改進生產技術，新一代DDR2 667記憶體的延遲已經可以達到3-3-3 timings的水準，同時憑藉高頻寬的優勢，性能已經等於或超過了此前的DDR400記憶體。

考慮到AMD的AM2處理器本身集成了記憶體控制器在CPU內部，所以其較高頻寬、極低延遲優勢在記憶體控制方面將領先於Intel最新的DDR2平台。不過，DDR模組需要184根針腳，DDR2模組需要240根針腳， AMD在基本保持處理器針腳數目的前提下從支持雙通道DDR升級為雙通道DDR2，在一定程度上增加了核心的複雜性。

有過需要注

意的是，AM2平台高端的處理器和低端處理器所支持的DDR2記憶體頻率是大部相同的，最高端的Athlon 64 FX和Athlon 64 X2支持最高的DDR2-800，記憶體傳輸頻寬達到12.8GB/s。而中低端的Athlon 64和Sempron處理器則支持DDR2-667，記憶體傳輸頻寬為10.66GB/s。也就是說AM2捨棄了對DDR2-533記憶體的支持，升級到AM2處理器的玩家需要根據您選擇的具體處理器來搭配記憶體，不要造成投資的浪費。

3、支持Presidio Security安全技術和Pacifica虛擬技術

當然，Socket AM2處理器改進之處並不僅僅是提供對DDR2記憶體的支持、針腳改變方面，AMD表示Socket AM2處理器將會支持Presidio Security安全技術和Pacifica虛擬技術。其實Athlon64是第一款支持防病毒技術的桌面處理器，考慮到這也今後CPU發展趨勢之一，因此Socket AM2處理器仍保留此功能

並不令人意外。

比較值得我們關注的應該是Pacifica虛擬技術，這將可以大大提高台式處理器的運行能力。Pacifica技術最突出的地方在於對記憶體控制器的改進方面。“Pacifica”通過Direct Connect Architecture(直接互連架構)和在處理器和記憶體控制器中引入一個新模型和功能來提高CPU的虛擬套用。

與過去的方法來進行虛擬套用不同，這項新的技術能夠減少程式的複雜性，提高虛擬系統的安全性，並通過兼容現有的虛擬系統管理軟體來減少花費在虛擬管理系統上的費用。例如，用戶能在一部機器上輕易地創建多個獨立且互相隔離的分區，從而減少了分區之間病毒傳播的危險。不過，AMD在虛擬化技術方面仍比Intel慢了一步。

AM2三大核心繫列

根據AMD的計畫，包括Windsor、Orleans及Manila等新一代處理器核心都將開始採用Socket AM2規格、90nm製程，同時也都支持雙通道

DDR2記憶體，其中採用Windsor核心的Athlon64 X2雙核心處理器及採用Orleans核心的Athlon 64都內建Pacifica虛擬技術，而Manila核心的Sempron處理器則不支持這項技術。下面，就讓我們簡單介紹AMD這三大新系列處理器。

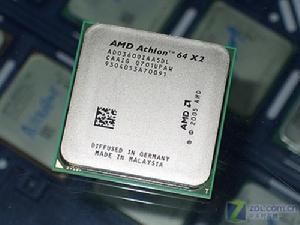

針對高端市場的“Windsor核心”

針對今年的高端處理器市場，AMD為我們準備了基於Socket AM2架構、代號為Windsor核心的Athlon 64 X2雙核心處理器。由於高端雙核心Athlon64 X2從2006年起出貨量將逐步增長，取代單核心Athlon 64處理器在中高端市場的地位，因此下一代Socket AM2規格處理器中，目前僅Athlon 64 X2就規劃了4200 、4600 、4800 、5000 、5200 等多款產品。

除此之外，AMD將為我們帶來採用Windsor核心Athlon 64 FX處理器，定位仍然是“為3D遊戲和單個執行緒應用程式提供最佳的性能”，還將繼續扮演作為遊戲最佳處理器的角色。

針對主流市場的“Orleans核心”

代號為“Orleans”的核心是針對主流處理器市場的單核處理器，今年A

MD將推出Athlon 64 3500 、Athlon 64 3800 、Athlon 64 4000 三個型號，都支持Pacifica虛擬技術：其中Socket M2 Athlon 64 4000 工作頻率2.6GHz，512KB L2；Socket M2 Athlon 64 3800 處理器工作頻率2.4GHz，Socket M2 Athlon 64 3500 處理器工作頻率2.2GHz，也可能配備512KB L2快取。考慮到Socket AM2平台DDR2記憶體子系統的性能將超過目前的Socket939， AMD可能會再一次改用了新的命名。

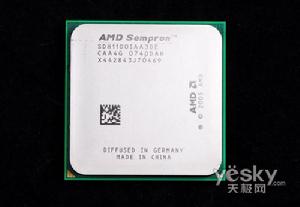

針對低端市場的“Manila核心”

在未來低端處理器市場，AMD仍將以Sempron系列為主，並將從目前的Socket 754、Socket 939接口過渡到Socket AM2接口。Socket AM2新接口的Sempron核心代號為“Manila”。我們可以把它看成是“Orleans”的簡化版，它的快取數目減至主流CPU的四分之一，也就是512KB L2，同時並不支持安全及虛擬技術，不過支持雙通道DDR2的規格並未縮水，當然上市時間也會更晚一些。

Socket M2 Sempron處理器將首先上市有3500 、3400 、3200 和3000 ，工作頻率分別是2.2GHz、2.0GHz、1.8GHz和1.6GHz。另外，Socket M2 Sempron處理器也可能加入現在已有的2.4GHz 3600 和2.6GHz 3800 這兩款產品。

特點

1、sco

ket940接口（與早前940針不同）；

2、全面支持DDR2記憶體；

3、功耗更加低；

4、虛擬化技術；

5、全新的主機板晶片支持。

AMD處理器路線06年推出AM2接口處理器，不僅會將754、939、940平台統一在一起，還加入了對DDR2 800MHz記憶體的支持，支持虛擬化技術，功耗也得到了有效控制。AM2接口採用940針設計，不過此940針非彼940針，AM2接口和940針的Operon處理器是不兼容的，因為內建記憶體控制器規格不同，加上其他方面的改動，針腳的定義是有區別的。新的處理器要求有新的平台來搭載，nVIDIA、ATI、VIA乃至SiS和Uli都有支持AM2接口的晶片組，ATI支持AM2處理器的晶片組是最新發布支持雙16x交火的RD580，VIA支持AM2接口的晶片組有加以改動的K8T890和還在研發中的K8T900，nVIDIA的動作則顯得更為隆重，專門為AM2處理器連身定做了新的晶片組nForce500。

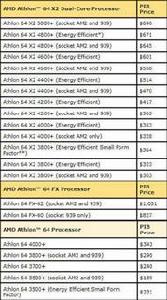

AM2系列處理器產品規劃

AMD在新一代桌面處理器接口SocketAM2的設計上提

出了高中低端產品接口一統的概念，並為將來的65nm製程雙核心甚至四核心處理器產品預留了足夠的設計和升級空間，升級潛力巨大。AMD最新的Athlon64、Athlon 64 X2、Athlon 64FX、Sempron以及1XX系列Opteron處理器都將採用這一接口。

AM2接口處理器：包括代號為Windsor的雙核心Athlon64 x2/Athlon64FX處理器、代號為Orleans的單核心的Athlon64處理器、以及低端代號為Manila的Sempron處理器。Windsor和Orleans核心將會支持AMD虛擬化技術，並支持DDR2記憶體。低端Manila核心Sempron雖然不支持虛擬化技術，但內置的記憶體控制器能夠支持雙通道DDR2。這樣，高中低端處理器採用統一接口使用戶升級CPU時無需更換主機板。Socket AM2的K8系列處理器相對市場上活躍的Socket754/939。

產品在以下幾個方面發生了變化：

處理器內置新版

記憶體控制器，對應雙通道DDR2 SDRAM配置，其中Athlon64FX和Athlon64X2支持DDR2-667/800，Athlon64和Sempron最高支持至DDR2-667;

處理器的型號標稱值與頻率之間的對應發生變化，以體現雙通道DDR2記憶體帶來的性能提升；除Sempron外，其他Socket AM2處理器加入AMD VirtualzationTechnology支持；

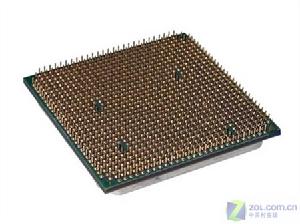

接口統一為940pin的Socket AM2，處理器封裝尺寸不變，但針腳與Socket939並不兼容；

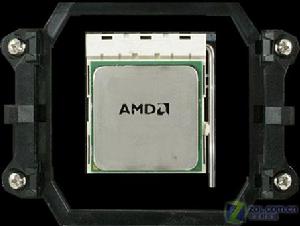

標準散熱器安裝支架形式改變,部分Socket 754/939散熱器將無法繼續使用。

一、AM2全家福

AM2接口處理器系列分為四個檔次，從高到低分別是頂級的Athlon64 FX-62、高端的Athlon64 X2 3800 至5000 、主流的Athlon 64 3500 至3800 和低端的Sempron3000 至3600 相對於原來Socket 939和Socket 754接口的處理器，所有SocketAM2處理器均集成DDR2記憶體控制器，最高可支持DDR2800記憶體規格。不同檔次處理器之間的區別僅在主頻和二級快取，其中雙核速龍配備1MB×2（FX-62）或512KB×2

（Athlon64 X2）二級快取，單核心Athlon 64為512KB，Sempron僅有256KB。

二、DDR2：記憶體性能倍增

AM2平台是基於64位兼容32位的技術，它的HT匯流排頻寬達到8GB/s，這是整個架構最大的特點。另最為關注的AM2一個新的特徵就是集成DDR2記憶體控制器。和Intel目前的系列處理器相比，AMD優勢在於處理器本身集成了記憶體控制器，從原來的DDR到DDR2控制器，現在AM2處理器的記憶體頻寬有了相當大的提升。FX系列和X2雙核系列最高可以支持DDR2800，記憶體頻寬達到12.8GB/s，單核速龍64、閃龍處理器可以支持DDR2667，頻寬達10.66GB/s，所以頻寬相對比較高。我們還清晰地記得，當時2004年Intel開始推DDR2記憶體規格的時候，AMD並沒有跟進，它們斷定支持DDR2的最好時機必須是DDR2的性能一定要超過現在DDR的性能，DDR2價格要接近原來主流產品，DDR2供貨要充足。因此，直到今年DDR2記憶體市場才開始升溫，微軟的新一代作業系統WindowsVista也將在一年之內正式發布，用戶對於DDR2的需求開始增大，AMD認為時機成熟，按計畫推出了AM2

平台技術。AMD過去的一些產品記憶體控制器是在晶片組上，對於整體性能有重要影響的記憶體性能並非取決於處理器的設計，它和晶片組的設計也息息相關。現在整個AM2平台，包括閃龍、速龍等等，它的記憶體控制器都是在處理器里，這樣有一個最大的好處，整體頻寬會非常高，最高頻寬可達到20.8GB/s（系統匯流排頻寬＋記憶體頻寬）。

三、功耗：設計更加最佳化

越來越多的用戶開始關注電腦功耗的問題，而處理器的功耗設計也代表了廠商的技術實力。AMD這次發布的AM2平台包含了兩個類型的處理器，一種是標準類型；一種是低功耗產品。對於主流市場的速龍、閃龍和X2雙核速龍處理器，轉為AM2平台時，功耗都有所下降，雙核的速龍由110W和89W都變成89W，這是標準功耗。還有另外一大類產品就是低功耗的產品，有65W和35W的，我們可以想像一下，一個用在台式機上的雙核處理器，只有35W的功耗，在90nm製程工藝的限制下，這是一個相當領先的設計技術。原來的單核速龍功耗為67W～89W，到AM2平台後為62W。

AMD最低功耗產品只有35W，甚至低於一些老的移動處理器的功耗，這

樣處理器噪音可以非常低，可以說低功耗給整個業界帶來很多好處。降低功耗帶來每瓦性能的提高，AMD已經在全球的一些OEM客戶發布了類似低功耗產品的PC，PC的體積非常非常小。我們都知道，家裡播放的DVD機噪音很低，裡面沒有風扇，我們PC裡面有風扇，PC進入家庭一個很大的缺點就是散熱和功耗的問題，有了低功耗的產品，廠商可以很容易的把PC擴展到家電領域。根據AMD的官方測試數據，65W的雙核處理器在每瓦性能上比過去的產品提高大概37％，35W的產品可以提高54％。另外可以使各種PC生產廠商，包括機箱的生產廠商、OEM生產廠商設計出更小的機箱，更省電。不過，對於追求極致性能的FX處理器，功耗由原來的104W～110W，改為AM2平台後增加到121W，但實際上它對有些套用並沒有影響，因為FX處理器是頂級的處理器，它更注重性能的提升，而不僅僅是功耗。

四、虛擬化：PC未來技術趨勢

當大家都認為DDR2應該是AM2處理器最重要的一個特徵時，AMD的產品經理卻告訴我們，AMD虛擬化技術才是AM2最為重要的一個技術

。AM2發布的時候，最為核心的不是DDR2，也不是低功耗，而是虛擬化技術。虛擬化技術目前在伺服器領域套用比較廣，但是實際上這是將來PC發展的趨勢。虛擬化技術到底有什麼好處呢？我們在虛擬化技術裡面可以有很多執行緒，每一個執行緒擁有自己的虛擬機，這個套用環境出了問題不會影響其他的套用環境，這樣可以大大降低IT管理成本等等。在整個軟體廠商里很多合作夥伴都在使用這個技術開發他們的產品，包括微軟公司等，軟體也會針對虛擬化技術進行最佳化。其實軟體是最為重要的，往往硬體平台走在前面，但是軟體的套用沒有跟上，使我們感覺不到這個技術的存在。同時整個業界也在發展，豐富整個虛擬化技術的生態鏈，將來虛擬化技術的套用會非常廣泛。

虛擬化技術有很多好處，假設兩個PC都是支持虛擬化技術的主機，你可以看到同時運行多套的套用系統，假設這個機器崩潰了，沒有問題，它不會導致其他的系統崩潰。在商用環境下，運用虛擬化技術甚至可以組成一個龐大的格線。

五、AM2統一整個AMD平台

AM2對於普通消費者而言，有一個最為顯而易見的好處——不用再在不同的接口中作出痛苦的選擇。當初從統一的SocketA接口分為Socket 754、Socket 939和socket940，現在再次回歸到統

一的AM2。AMD由今年下半年開始逐漸取代目前流行的Socket754/939接口，AM2成為AMD平台新一代處理器的統一接口。入門級的、主流的、高性能的都採用同一個平台、同樣的接口。雖然在市場上 AMD處理器將有一個過渡期，原來的Socket 754和Socket 939產品將與AM2產品並存於市場，但對於新購機的用戶而言，AM2平台更值得推薦，DDR2、虛擬化、對Vista的支持，都將使得AM2成為AMD新的主流平台。

六、晶片組：

晶片組廠商從K8處理器時代開始就對AMD平台寵愛有加，尤其在Intel推出平台策略之後，晶片組廠商的生存空間變得越來越小。

因此，就目前來看，晶片組廠商更偏向跟著AMD走。這次AMD發布AM2統一處理器架構也引起了晶片組廠商極大重視，紛紛借勢推出了相關的產品。NVIDIA幾乎在AM2發布的同時推出了nForce 500系列晶片組，包括nForce 590SLI、nForce 570 SLI、nForce 570 Ultra、nForce 550四款，其中的590SLI（MCP）作為NVIDIA的高端晶片組再度重新定義了終極遊戲平台，是支持AMD socketAM2處理器的最新平台。而威盛也宣布為AM2提供全線晶片組支持，其中包括K8T890、K8T900和整合晶片組 K8M890。ATI也推出兩款自己的新AM2晶片組，分別是Radeon Xpress 1100和Radeon Xpress1150，期待已久的SB600南橋也終於現身。而前不久發布的Radeon Xpress3200晶片組（代號為RD580）也是支持AM2的。而SIS支持SocketAM2的晶片組分為桌面和移動兩個部分，其中桌面分SiS 756、SiS 761GX兩個型號，移動分SIS756、SiS M760、SiS M761GX、SiS M760GX四個型號。
