簡介
CPU快取（Cache Memory）位於CPU與記憶體之間的臨時存儲器，它的容量比記憶體小但交換速度快。在快取中的數據是記憶體中的一小部分，但這一小部分是短時間內CPU即將訪問的，當CPU調用大量數據時，就可避開記憶體直接從快取中調用，從而加快讀取
二級快取所謂處理器快取，通常指的是二級高速快取，或外部高速快取。即高速緩衝存儲器，是位於CPU和主存儲器DRAM(Dynamic RAM)之間的規模較小的但速度很高的存儲器，通常由SRAM（靜態隨機存儲器）組成。用來存放那些被CPU頻繁使用的數據，以便使CPU不必依賴於速度較慢的DRAM（動態隨機存儲器）。L2高速快取一直都屬於速度極快而價格也相當昂貴的一類記憶體，稱為SRAM(靜態RAM)，SRAM(Static RAM)是靜態存儲器的英文縮寫。由於SRAM採用了與製作CPU相同的半導體工藝，因此與動態存儲器DRAM比較，SRAM的存取速度快，但體積較大，價格很高。
處理器快取的基本思想是用少量的SRAM作為CPU與DRAM存儲系統之間的
緩衝區，即Cache系統。80486以及更高檔微處理器的一個顯著特點是處理器晶片內集成了SRAM作為Cache，由於這些Cache裝在晶片內，因此稱為片內Cache。486晶片內Cache的容量通常為8K。高檔晶片如Pentium為16KB，Power PC可達32KB。Pentium微處理器進一步改進片內Cache，採用數據和雙通道Cache技術，相對而言，片內Cache的容量不大，但是非常靈活、方便，極大地提高了微處理器的性能。片內Cache也稱為一級Cache。由於486，586等高檔處理器的時鐘頻率很高，一旦出現一級Cache未命中的情況，性能將明顯惡化。在這種情況下採用的辦法是在處理器晶片之外再加Cache，稱為二級Cache。二級Cache實際上是CPU和主存之間的真正緩衝。由於系統板上的回響時間遠低於CPU的速度，如果沒有二級Cache就不可能達到486，586等高檔處理器的理想速度。二級Cache的容量通常應比一級Cache大一個數量級以上。在系統設定中，常要求用戶確定二級Cache是否安裝及尺寸大小等。二級Cache的大小一般為128KB、256KB或512KB。在486以上檔次的微機中，普遍採用256KB或512KB同步Cache。所謂同步是指Cache和 CPU採用了相同的時鐘周期，以相同的速度同步工作。相對於異步Cache，性能可提高30%以上。目前，PC及其伺服器系統的發展趨勢之一是CPU主頻越做越高，系統架構越做越先進，而主存DRAM的結構和存取時間改進較慢。因此，快取（Cache）技術愈顯重要，在PC系統中Cache越做越大。廣大用戶已把Cache做為評價和選購PC系統的一個重要指標。快取的工作原理是當CPU要讀取一個數據時，首先從快取中查找，如果找到就立即讀取並送給CPU處理；如果沒有找到，就用相對慢的速度從記憶體中讀取並送給CPU處理，同時把這個數據所在的數據塊調入快取中，可以使得以後對整塊數據的讀取都從快取中進行，不必再調用記憶體。
正是這樣的讀取機制使CPU讀取快取的命中率非常高（大多數CPU可達90%左右），也就是說CPU下一次要讀取的數據90%都在快取中，只有大約10%需要從記憶體讀取。這大大節省了CPU直接讀取記憶體的時間，也使CPU讀取數據時基本無需等待。總的來說，CPU讀取數據的順序是先快取後記憶體。
發展

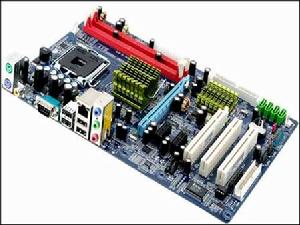

最早先的CPU快取是個整體的，而且容量很低，英特爾公司從P
entium時代開始把快取進行了分類。當時集成在CPU核心中的快取已不足以滿足CPU的需求，而製造工藝上的限制又不能大幅度提高快取的容量。因此出現了集成在與CPU同一塊電路板上或主機板上的快取，此時就把CPU核心集成的快取稱為一級快取，而外部的稱為二級快取。一級快取中還分數據快取（Data Cache，D-Cache）和指令快取（Instruction Cache，I-Cache）。二者分別用來存放數據和執行這些數據的指令，而且兩者可以同時被CPU訪問，減少了爭用Cache所造成的衝突，提高了處理器效能。英特爾公司在推出Pentium 4處理器時，用新增的一種一級追蹤快取替代指令快取，容量為12KμOps，表示能存儲12K條微指令。隨著CPU製造工藝的發展，二級快取也能輕易的集成在CPU核心中，容量也在逐年提升。現在再用集成在CPU內部與否來定義一、
二級快取CPU在快取中找到有用的數據被稱為命中，當快取中沒有CPU所需的數據時（這時稱為未命中），CPU才訪問記憶體。從理論上講，在一顆擁有二級快取的CPU中，讀取一級快取的命中率為80%。也就是說CPU一級快取中找到的有用數據占數據總量的80%，剩下的20%從二級快取中讀取。由於不能準確預測將要執行的數據，讀取二級快取的命中率也在80%左右（從二級快取讀到有用的數據占總數據的16%）。那么還有的數據就不得不從記憶體調用，但這已經是一個相當小的比例了。目前的較高端的CPU中，還會帶有三級快取，它是為讀取二級快取後未命中的數據設計的—種快取，在擁有三級快取的CPU中，只有約5%的數據需要從記憶體中調用，這進一步提高了CPU的效率。
二級快取為了保證CPU訪問時有較高的命中率，快取中的內容應該按一定的算法替換。一種較常用的算法是“最近最少使用算法”（LRU算法），它是將最近一段時間內最少被訪問過的行淘汰出局。因此需要為每行設定一個計數器，LRU算法是把命中行的計數器清零，其他各行計數器加1。當需要替換時淘汰行計數器計數值最大的數據行出局。這是一種高效、科學的算法，其計數器清零過程可以把一些頻繁調用後再不需要的數據淘汰出快取，提高快取的利用率。
CPU產品中，一級快取的容量基本在4KB到64KB之間，二級快取的容量則分為128KB、256KB、512KB、1MB、2MB等。一級快取容量各產品之間相差不大，而二級快取容量則是提高CPU性能的關鍵。二級快取容量的提升是由CPU製造工藝所決定的，容量增大必然導致CPU內部電晶體數的增加，要在有限的CPU面積上集成更大的快取，對製造工藝的要求也就越高。
雙核心CPU二級快取

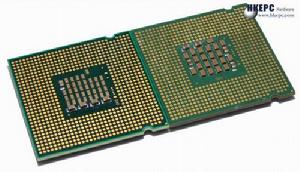

二級快取Intel雙核心處理器的二級快取

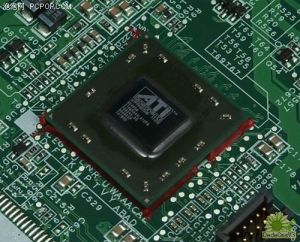

目前Intel的雙核心CPU主要有Pentium D、Pentium EE、Core Duo三種，其中Pentium D、Pentium EE的二級快取方式完全相同。Pentium D和Pentium EE的二級快取都是CPU內部兩個核心具有互相獨立的二級快取，其中，8xx系列的Smithfield核心CPU為每核心1MB，而9xx系列的Presler核心CPU為每核心2MB。這種CPU內部的兩個核心之間的快取數據同步是依靠位於主機板北橋晶片上的仲裁單元通過前端匯流排在兩個核心之間傳輸來實現的，所以其數據延遲問題比較嚴重，性能並不盡如人意。
Core Duo使用的核心為Yonah，它的二級快取則是兩個核心共享2MB的二級快取，共享式的二級快取配合Intel的“Smart cache”共享快取技術，實現了真正意義上的快取數據同步，大幅度降低了數據延遲，減少了對前端匯流排的占用，性能表現不錯，是目前雙核心處理器上最先進的二級快取架構。今後Intel的雙核心處理器的二級快取都會採用這種兩個核心共享二級快取的“Smart cache”共享快取技術。
AMD雙核心處理器的二級快取
Athlon 64 X2

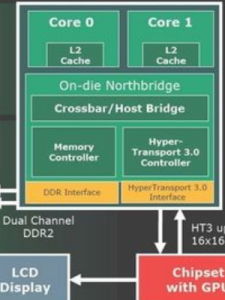

CPU的核心主要有Manchester和Toledo兩種，他們的二級快取都是CPU內部兩個核心具有互相獨立的二級快取，其中，Manchester核心為每核心512KB，而Toledo核心為每核心1MB。處理器內部的兩個核心之間的快取數據同步是依靠CPU內置的System Request Interface(系統請求接口，SRI)控制，傳輸在CPU內部即可實現。這樣一來，不但CPU資源占用很小，而且不必占用記憶體匯流排資源，數據延遲也比Intel的Smithfield核心和Presler核心大為減少，協作效率明顯勝過這兩種核心。不過，由於這種方式仍然是兩個核心的快取相互獨立，從架構上來看也明顯不如以Yonah核心為代表的Intel的共享快取技術Smart Cache。
