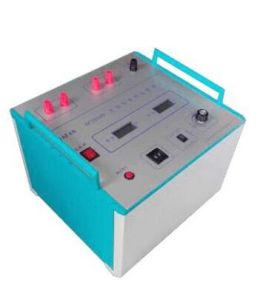

電壓互感器倍頻交流耐壓試驗儀

電壓互感器倍頻交流耐壓試驗儀

電壓互感器倍頻交流耐壓試驗儀,操作簡單、性能可靠、能很好地滿足變壓器、互感器感應耐壓的需要。

簡介

電壓互感器倍頻交流耐壓試驗儀用於電力變壓器、電壓互感器等被試品,除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外,而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。
根據國家試驗標準,對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知,變壓器在額定頻率,額定電壓下,鐵芯接近飽和,若用工頻電源在被試變壓器繞組兩端施加大於額定電壓的試驗電壓,則空載勵磁電流會急劇增加,達到不可允許的程度,從感應電勢的關係式可以看出,為了施加大於額定電壓的試驗電壓,而又不使鐵芯飽和,可採用增加電源頻率的辦法,必須用大於倍頻電源發生器。 操作簡單、性能可靠、能很好地滿足變壓器、互感器感應耐壓的需要。

使用條件

1、電源條件:三相380V/50Hz
2. 輸出電壓:50—500V(最大750V),150Hz;
100—1000V(最大1500V),150Hz;
3. 容 量:1-1000KVA;
4. 波 形:正弦波,失真度小於1%;
5. 負載特性:阻性、感性、容性均可;

技術參數

電壓互感器倍頻交流耐壓試驗儀簡介使用條件技術參數
1、工作電源:三相交流380V ±10%50Hz
2、額定容量:3KVA-30KVA(供選擇)
本產品根據中華人民共和國電力行業標準DL/T848.4—2004標準和原水電部1985年1月發布的《電氣設備預防性試驗規程》,為滿足電力系統對高壓電壓互感器倍頻感應耐壓試驗設備的要求而設計的。廣泛用於電力系統35~220kV等級串激式電壓互感器的交流耐壓試驗,以考核互感器的主、從絕緣強度,同時也可對電機及小型變壓器的繞組進行感應試驗;也可作為短時運行的150Hz電源用。

技術參數技術指標

輸入電壓 380V 50Hz 正弦波
輸出電壓 250V- 1000V 150Hz 波形失真≤5%
輸出容量 3kVA、5kVA、10kVA、20kVA、50kVA
空載運行時間≤5分鐘

基本原理

該產品是為了滿足<<電氣設備預防性試驗規程>>中三倍頻感應耐壓試驗和局放試驗而設計。
變壓器、互感器感應耐壓試驗是檢驗該產品是否符合國家標準的一項重要試驗。繞組的層間、匝間、段及相間絕緣的縱絕緣感應試驗,是考驗繞組是否符合要求的一個重要項目。為了提高繞組試驗電壓,使變壓器或互感器的鐵芯又不致於過飽和導致勵磁電流過大,因此要使試驗頻率提高,一般為100Hz-400Hz.
100Hz-400Hz電源有多種方法獲得,其中較適用的有:①三台變頻發電機組合(100Hz-400Hz);②三台單相變壓器組合(150Hz),而最方便的還是第②種方式。
三台單相變壓器組合方式:原邊為星形接法,副邊為開口三角形,當鐵芯未飽和時,它所產生的主磁通必然是平頂波。由於平頂波形的主磁通中含有較大分量的三次諧波磁能Φ3,三次諧波磁通頻率f3=3f1,故主磁通感應出三次諧波相電勢。
由於原邊為星形接法,副邊為開口三角形接法,鐵芯工作處於飽和狀態,空載電流I呈尖頂波,除基波外,其中還含有高次諧波。其高次諧波中I幅值較大,由於副邊開口,三相基波分量互相抵消,只剩下三次諧波輸出。
SFQ三倍頻電源發生器是利用磁路的飽和特性,取出諧波中分量最大的三次諧波電壓,作為發生器的電源,對變壓器、互感器等感應線圈式的電氣產品作匝間、段間、層間的倍頻、倍壓試驗;以考核線圈的絕緣強度、耐壓水平。
