簡介

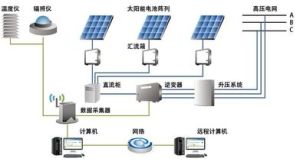

電力監控系統以計算機、通訊設備、測控單元為基本工具，為變配電系統的實時數據採集、開關狀態檢測及遠程控制提供了基礎平台，它可以和檢測、控制設備構成任意複雜的監控系統，在變配電監控中發揮了核心作用，可以幫助企業消除孤島、降低運作成本，提高生產效率，加快變配電過程中異常的反應速度。
隨著計算機信息技術在電力行業越來越廣泛的套用，管理者已經不再滿足於在固定的監控中心才能監控變配電現場的運行工況。安科瑞電力監控系統基於網路瀏覽器的Web架構方式，作為www網路套用的軟體，其分散式的結構保證了發揮系統最大的效率。
安科瑞電力監控系統產品
主要包括以下系列：
◇ 重要遙測更新周期：<2S
◇ 一般遙測更新周期：<3S
◇ 事故時遙信變位傳送時間：≤1S
◇ 事故推畫面時間：<2S
◇ 遙信變位：<1S
◇ 遙控過程完成：<3S
◇ 模擬量測量綜合誤差：<0.5%
◇ 電網頻率測量誤差：<0.01Hz
◇ 調用畫面回響時間：1S~3S
◇ 單元控制裝置接受命令到開始執行時間：≤1S
◇ 網路速率：100兆或1000兆
◇ 事件記錄正確率：≥99.9%
◇ 遙信正確率：100%
◇ 遙控正確率：100%
◇ 遙調正確率：100%
◇ 遙測正確率：≥99.9%
◇ 海拔高度：≤4000m
◇ 工作環境溫度範圍：-20℃~+65℃
◇ 存儲環境溫度範圍：-40℃~+85℃
◇ 相對濕度：≤95%（25℃）
◇ 在實時資料庫容量支持到10000點基本保持以下系統指標：
◇ 系統使用壽命：≥10年
◇系統平均無故障時間：系統MTBF≥30000小時
◇CPU負載：正常情況下負荷率≤15%（任意5分鐘內平均）
事故情況下負荷率≤35%（任意1分鐘內平均）
PM9系列電力監控系統
產品信息
性能描述提供三種型號的儀表：> PM9 多參數測量：電壓、電流、功率、頻率、電度、需量，帶時標
> PM9P 具備PM9全部功能，脈衝輸出接口
> PM9C 具備PM9全部功能，RS485/Modbus通訊接口
技術參數:> 測量精度：
- 電壓、電流：0.5級
- 有功電度：1.0級
- 無功電度：2.0級
> 直連電壓：最大450V
優勢多參數測量，可作為二級配電監測的高性價比方案；
1.0級高精度有功電能測量，為內部收費計量或節能考核提供準確數據；
體積緊湊，與4極微型斷路器外形一致，便於配合使用，整齊劃一；
標準DIN導軌安裝，無需開孔和更換配電箱，低成本便捷實現電力監測改造；
支持通訊， RS485通訊接口、脈衝輸出口可選，便捷的組成電能管理網路。
套用範圍PM9系列電力參數測量儀表 幫助您：監視內部電能消耗，減少電能成本；監視系統電氣參數，提高服務連續性，實現最優的電氣設備管理和更高的生產力。DIN導軌安裝儀表,尤其適用於二級配電監測
電氣線路的遠程全面監測高精度電能計量，內部電能消耗統計和分析
適合商業建築、學校、大型基礎設施、工業等多種套用領域
英文說明
Performance Description
Offers three types of instruments:
> PM9 multi-parameter measurements: voltage, current, power, frequency, degree, amount required, with time scale
> PM9P with PM9 full functionality, pulse output interface
> PM9C with PM9 full functionality, RS485/Modbus communication interface
Technical parameters:
> Measuring accuracy:
- Voltage, current: 0.5
- Active power degree: 1.0
- Reactive power degree: 2.0
> Direct link voltage: 450V maximum
Superiority
Multi-parameter measurements can be used as high-cost secondary power distribution monitoring program;
1.0 high-precision measurement of active energy, or energy-saving measure for the internal assessment fee to provide accurate data;
Compact, 4-pole miniature circuit breakers with the same shape, with easy to use, uniform;
Standard DIN rail mounting, no holes and replacement of distribution boards, low cost and convenient monitoring of transformation in power;
Support communication, RS485 communication interface, an optional pulse output, composition and convenient energy management network.
Applications
PM9 series electric parameters measuring devices to help you to: monitor the internal power consumption, reduce energy costs; monitoring system electrical parameters, improve service continuity, achieve optimal electrical equipment management and higher productivity. DIN rail mounting meters, especially for the secondary power distribution monitoring
Comprehensive monitoring remote electrical lines
High precision energy measurement, statistics and analysis of the internal power consumption
For commercial buildings, schools, major infrastructure, industrial and other applications
