智慧型電力監控系統利用計算機、計量保護裝置和匯流排技術,對中、低壓配電系統的實時數據、開關狀態及遠程控制進行了集中,集中管理。該電力監控系統可以為企業提供“監控一體化”的整體解決方案,主要包括實時歷史資料庫AcrSpace、工業自動化組態軟體AcrControl、電力自動化軟體AcrNetPower、“軟”控制策略軟體AcrStrategy、通信網關伺服器AcrFieldComm、OPC產品、Web門戶工具等,可以廣泛地套用於企業信息化、DCS系統、PLC系統、SCADA系統。

基本信息

簡介

Acrel-2000智慧型電力監控系統圖Acrel-2000智慧型電力監控系統圖
目前,供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用,全國各地重點工程項目、標誌性建築、大型公共設施等用戶的急劇增加,對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響範圍提出了更高的要求。

功能及套用

系統結構

Acrel-2000智慧型電力監控系統的性能Acrel-2000智慧型電力監控系統的性能

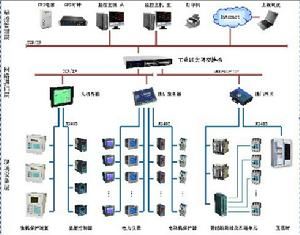

Acrel-2000電力監控系統是基於10kV及以下變配電系統的監測與管理,該系統由管理層(站控層)、通信層(中間層)、間隔層(現場監控層)三部分組成,見下圖。

友好的人機互動界面(HMI)

標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網路的接線情況;龐大的系統具有多畫面切換及畫面導航的功能;分散的配電系統具有空間地理平面的系統主畫面。主畫面可直觀顯示各迴路的運行狀態,並具有迴路帶電、非帶電及故障著色的功能。主要電參量直接顯示於人機互動界面並實時刷新。

用戶管理

智慧型電力監控系統軟體可對不同級別的用戶賦予不同許可權,從而保證系統在運行過程中的安全性和可靠性。如對某重要迴路的合/分閘操作,需操作員級用戶輸入操作口令外,還需工程師級用戶輸入確認口令後方可完成該操作。

數據採集處理

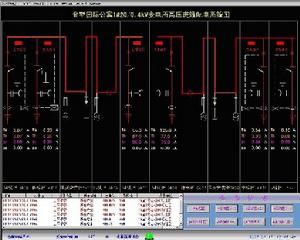

軟體畫面 主接線圖畫面軟體畫面 主接線圖畫面
Acrel-2000智慧型電力監控系統可實時和定時採集現場設備的各電參量及開關量狀態(包括三相電壓、電流、功率、功率因數、頻率、電能、溫度、開關位置、設備運行狀態等),將採集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示(總系統功率、負荷最大值、功率因數上下限等),並對重要的信息量進行資料庫存儲。

趨勢曲線分析

智慧型電力監控系統提供了實時曲線和歷史趨勢兩種曲線分析界面,通過調用相關迴路實時曲線界面分析該迴路當前的負荷運行狀況。如通過調用某配出迴路的實時曲線可分析該迴路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢,方便工程人員對監測的配電網路進行質量分析。

報表管理

Acrel-2000智慧型電力監控系具有標準的電能報表格式並可根據用戶需求設計符合其需要的報表格式,系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等,可以查詢和列印系統記錄的所有數據值,自動生成電能的日、月、季、年度報表,根據復費率的時段及費率的設定值生成電能的費率報表,查詢列印的起點、間隔等參數可自行設定;系統設計還可根據用戶需求量身定製滿足不同要求的報表輸出功能。

事件記錄和故障報警

智慧型電力監控系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能,包括事件發生的時間位置,當前值班人員事件是否確認等信息,對開關變位、參量越限等信息還具有聲音報警功能,同時自動對運行設備傳送控制指令或提示值班人員迅速排除故障。

性能指標

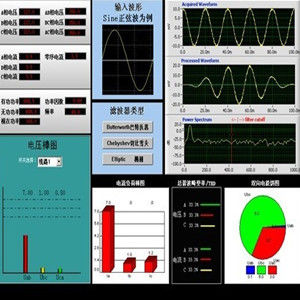

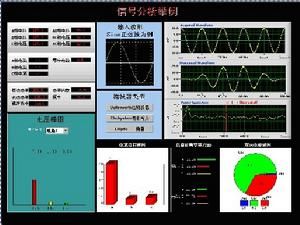

數值顯示界面,以及棒圖、餅圖的顯示數值顯示界面,以及棒圖、餅圖的顯示
軟體畫面,主接線圖畫面電壓、電流波形計數值顯示界面以及棒圖、餅圖的顯示。對某個用電單位的不同用電設備進行實時的報表查詢和顯示,並可以列印輸出。運行事件記錄查詢及列印輸出

五遙功能

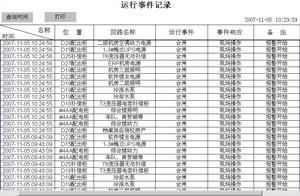

運行事件記錄查詢及列印輸出運行事件記錄查詢及列印輸出
智慧型電力監控系統不僅能實現常規的“遙信”、“遙控”、“遙測”、“遙調”功能,還可以實現“遙設”功能。
l、遙信:實時對開關運行狀態、保護工作等開關量進行監視。計算機實時顯示和自動報警。
2、遙控:通過計算機螢幕選擇相應的站號、開關號、合/分閘等信息,並在螢幕上將選擇的開關狀態反饋出來,確認後執行,實時記錄操作時間、類型、合開關號等。
3、遙測:通過計算機實時對系統電壓、電流、有功功率、無功功率、功率因數、超限報警、頻率進行不斷地採集、分析、處理、記錄、顯示曲線、棒圖,自動生成報表。
4、遙調:用於有載變壓器的調壓升/降。
5、遙設:用於遠方修改分散繼電保護裝置的定值、控制字;以及調整各種儀表的工作狀態。
