雙磨頭磨刀機

磨刀磨頭：德東Y系列三相異步電動機 拋光磨頭：德東Y系列三相異步電動機 ●

機型概述

雙磨頭磨刀機DMSQ-E型系列是天銘磨刀機在F型磨刀機基礎上，研製而成的新型多功能低價位的磨刀設

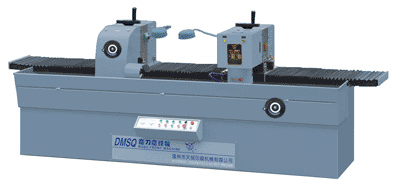

雙磨頭磨刀機

備，具有集磨刀與拋光於一體一機兩用的特點，功能全面，價格合理，是中小型磨刀中心、書刊印刷廠等用戶的首選設備。

設備結構特點

● 磨刀磨頭：德東Y系列三相異步電動機
● 最大磨刀寬度：以22°為準180 mm
● 拋光磨頭：德東Y系列三相異步電動機
● 砂輪、羊毛輪手動進給
● 磨頭固定行程
● 齒輪齒條傳動
● 懸臂式機身結構
● 電磁吸盤刀架台
● 渦輪蝸桿刀架傳動
● 工作檯旋轉角度：0～±90度

主要功能配置

● 燕尾式導軌
● 防塵罩裝置
● 去刀花裝置

主要技術參數

磨削形成	端面磨刀，自動往復
刀架工作角度	0～±90°
砂輪轉速	1400轉/分
砂輪型號	GB杯型ZR
砂輪規格	杯型Φ200*Φ100* 100mm
往復速度	6m/min
拋光往復速度	8m/min
磨光電機	Y90L-4P 1.5KW
拋光電機	YS6314 0.55KW
往復電機	YS7124-W 0.55KW
冷卻水泵	JCB—22 0.125KW
拋光輪	Φ120xΦ18x12

　備註：雙磨頭磨刀機DMSQ-E型系列，有磨刀長度為1.73米、2.23米，總計2種規格。
