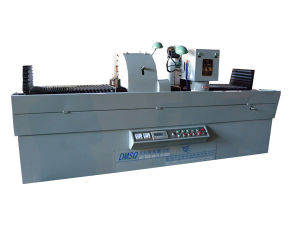

數控磨刀磨鋒機

機型概述

數控磨刀磨鋒機DMSQ-KE型系列是根據DMSQ-E型系列磨刀機工作原理，研製而成的具備PLC自動控制系

數控磨刀磨鋒機

統的新一代產品，是一種集磨刀與拋光（去刀花）於一體的新型雙磨頭磨刀機，特別適用於中小型書刊印刷廠。
數控磨刀磨鋒機DMSQ-KE型系列磨刀磨頭採用步進電機，PLC編程控制系統；可自動調節粗磨、精磨次數，磨刀精度高；砂輪自動進給、可記憶、儲存、可動態跟蹤，操作便捷，自動化程度高，在同類磨刀機中自動化程度最高，大大提高了工作效率。

設備結構特點

● 水冷電機磨頭：德東Y系列三相異步電動機
● 拋光磨頭：德東Y系列三相異步電動機

數控磨刀磨鋒機局部圖(6張)
● 最大磨刀寬度：以22°為準300 mm
● 砂輪、羊毛輪手動進給
● 磨頭固定行程速度
● 磨頭的行程移動
● 齒輪齒條傳動
● 懸臂式機身結構
● 電磁吸盤刀架台
● 渦輪蝸桿刀架傳動
● 工作檯旋轉角度：0～±90度

主要功能配置

● 進口電器元件（選配裝置）
● 刮刀夾具（選配裝置）

主要技術參數

磨削形成	端面磨刀，自動往復
刀架工作角度	0～±90°
砂輪轉速	1400轉/分
砂輪型號	GB杯型ZR
砂輪規格	Φ200xΦ100x 100mm
往復速度	6m/min
拋光往復速度	8m/min
磨光電機	Y90L-4P 1.5KW
拋光電機	YS6314 0.55KW
往復電機	YS7124-W 0.55KW
冷卻水泵	JCB—22 0.125KW
拋光輪	Φ110xΦ18x12

　備註：數控磨刀磨鋒機DMSQ-KE型系列，有磨刀長度為1.73米、2.23米，總計2種規格。
