鋸齒波發生器

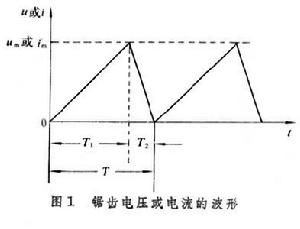

能周期地產生鋸齒形信號的電路，又稱掃描電路或時基發生器。鋸齒電壓或電流的波形如圖1,T為掃描周期,T1為掃描時間,T2為回掃時間。鋸齒電壓波主要用作示波管電路中的掃描電壓，鋸齒電流波主要用作顯像管電路中的偏轉電流。

鋸齒波發生器

正文

鋸齒波發生器

鋸齒波發生器可分為自激式和他激式兩種。前一種的穩定性較差，現代的時基發生器多採用後一種。

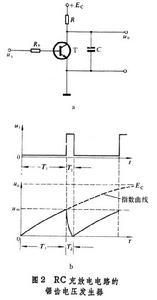

鋸齒電壓發生器　圖2a是一種用RC充放電電路構成的他激式鋸齒電壓波發生電路。當輸入端為圖2b所示的脈衝電壓ui所控制時, 電晶體等效為一電子開關。當ui處於T1期間,電晶體截止,電源電壓Ec通過電阻R向電容C充電，C兩端的輸出電壓u0按指數規律上升。在T2期間,電晶體導通，C上電荷通過它放電,u0迅速下降。如果
T1/RC<<1即T1隻占指數曲線起始段的一小部分，則可以近似地認為在T期間u0是線性增長的。在Ec為定值的條件下，um越大，則掃描正程的線性程度越差。通常，圖2a電路對C 的充電電流是按指數規律變化的，所以非線性係數較大。如果設法使充電電流保持為常數，則C 兩端的電壓u0將按線性規律增長。恆流源充電或電容負反饋的鋸齒波發生器可達到這一要求。

鋸齒波發生器

鋸齒波發生器

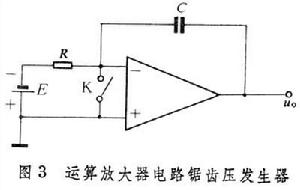

圖3是一種用運算放大器構成的鋸齒電壓發生器。在0～T1的時間內電子開關K斷開，

輸出電壓 u0隨時間呈線性變化。當K閉合時，u0即隨C的放電而迅速下降。只要開關K周期地啟閉,u0便依鋸齒形的規律而變化。

鋸齒波發生器

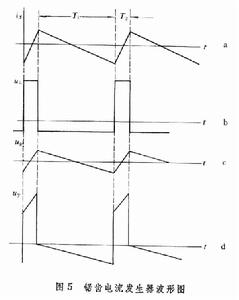

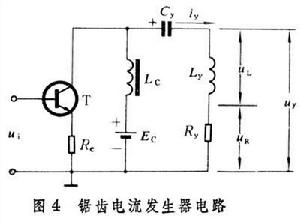

鋸齒電流發生器　在顯像管掃描電路中，鋸齒電流發生器的負載是電感線圈。當工作頻率較低，且線圈的分布電容可以忽略時，電感線圈的作用可以用集總電感Ly和集總電阻Ry來代表（圖4）。電晶體T構成一個線性電流放大器,激勵信號電壓ui是鋸齒電壓波,流過Ly的電流iy是鋸齒電流波（圖5a），相應的uL和uR上的電壓波形則分別如圖5b和c。uL和uR的合成電壓波形uy如圖5d，這個波形稱為鋸齒脈衝波。在實際電路中,由於電晶體非線性特性和扼流圈LC分流的影響,掃描波形的線性較差。
