運放組成鋸齒波發生器

運放組成鋸齒波發生器由運放N1組成的電路是滯回特性比較器，輸出矩形波，運放N2組成一個積分器，輸出鋸齒波。

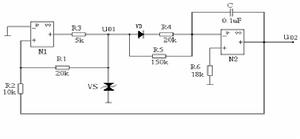

鋸齒波發生器

工作原理分析：運放N1組成的滯回特性比較器輸出u01不是+UZ就是-UZ。比較器是在運算放大器同相輸入端的電壓0時翻轉的，同相輸入端的電壓比0略大就輸出+UZ，否則就輸出-UZ。比較器的輸入電壓就是積分器的輸出電壓u02，設比較器初始時輸出電壓為+UZ，積分器在輸入正電壓作用下，二極體V2導通，積分器通過電阻R4對電容充電，運放N2輸出線性下降的負電壓，待輸出電壓u02達到翻轉電壓U’’時，比較器輸出翻轉，u01輸出負電壓-UZ。此時積分器的輸出電壓u02上升，二極體V2截止，積分器只有通過電阻R5才能使電容放電。由於電阻R5比R4大得多，電路的積分時間常數大大增大，輸出電壓u02的上升速度就大大減慢。待電壓上升到了翻轉電壓U’時，比較器輸出再次翻轉，u01輸出正電壓+UZ，積分器輸出電壓u02又會以較快的速度下降，達到U’’時電路又一次翻轉，如此振蕩產生。
