概述
定義
 |
| 化學元素周期表 |
鉑族金屬既具有相似的物理化學性質，又有各自的特性。它們的共同特性是：除了鋨和釕為鋼灰色外，其餘均為銀白色；熔點高、強度大、電熱性穩定、抗電火花蝕耗性高、抗腐蝕性優良、高溫抗氧化性能強、催化活性良好。各自的特性又決定了不同的用途。例如鉑還有良好的塑性和穩定的電阻與電阻溫度係數，可鍛造成鉑絲、鉑箔等；它不與氧直接化合，不被酸、鹼侵蝕，只溶於熱的王水中；鈀可溶於濃硝酸，室溫下能吸收其體積350～850倍的氫氣。銠和銥不溶於王水，能與熔融氫氧化鈉和過氧化鈉反應，生成溶解於酸的化合物；鋨與釕不溶於王水，卻易氧化成四氧化物。
由於鉑族金屬具有高熔點、高沸點、低蒸氣壓和高溫抗氧化，抗腐蝕等優良性能，故可作高溫容器，如玻璃工業的坩堝、攪拌器、玻纖工業中的襯套和漏板及用晶體生產的容器。可用作高溫實驗材料（如坩堝、器皿、發熱體等）。
在礦物分類中，鉑族元素礦物屬自然鉑亞族，包括銥、銠、鈀和鉑的自然元素礦物。它們彼此之間廣泛存在類質同象置換現象，從而形成一系列類質同象混合晶體，由鉑族元素礦物熔煉的金屬有鈀、銠、銥、鉑等。
鉑族金屬以其特別可貴的性能和資源珍稀而著稱。但其發現與利用相對於金、銀來說要晚得多。金、銀飾品在人類紀元之前的墓葬中就有發現，而人類對鉑族金屬的了解和利用，不過兩百多年的歷史。其中鉑發現最早，1735年由尤爾洛（A.De.Ulloa）發現，其餘幾種元素都遲至19世紀才陸續有所了解，如鈀是1804年由沃拉斯頓（W.H.Wollaston）發現，釕是1845年科勞斯（K.Claus）發現。雖然發現較晚，但很快了解到它們有一些可貴的功能，因而被廣泛套用於現代工業和尖端技術中。因此被稱為“現代貴金屬”。
據報導，從公元前4000年到19世紀末，全球累計產金2.9萬t，19世紀世界平均年產金123t；到1973～1980年，世界平均年產金量達1375t。鉑族金屬的世界產量從1969年開始超過100t，80年代末便翻了一番，達到200t（張文朴，1997），90年代初年產近300t。從這些數據不難體會出“貴金屬”與“現代貴金屬”深層的涵義：二者都是珍稀而貴重，而鉑族元素雖然絕對數量比不上金、銀，但其發展的速度深刻體現出“現代”的涵義。
發現
南美洲的印第安人很早就知道鉑。西班牙人到南美後,稱自然鉑為“小銀”(platina)。使歐洲人知道“小銀”的第一個人是西班牙人德·烏略阿(D.A.DeUlloa)。此後即參照platina命名鉑為platinum。1741年伍德(C.Wood)把“小銀”帶到歐洲,引起了科學家的興趣。1803年英國人沃拉斯頓(W.H.Wollaston)確立了提純鉑的工藝，同時還從鉑的王水溶液中分離出兩個新的元素鈀和銠。前者按希臘神話中智慧女神Pallas命名為palladium；後者因為其鹽類具有玫瑰紅色，以希臘字rhodon(玫瑰)命名為rhodium。1804年英國人坦南特(S.Tennant)從自然鉑的王水不溶物中發現了鋨和銥。因為鋨的四氧化物具有強揮發性並有與氯氣相似的刺激味，銥的鹽類呈多種色彩，分別以希臘字osme（氣味）和iris（虹）命名為osmium和iridium。1844年俄國人克勞斯(κ.κлаус)發現釕,以拉丁文Ruthenia(俄羅斯)命名為ruthenium。性質
主要物理性質
 |

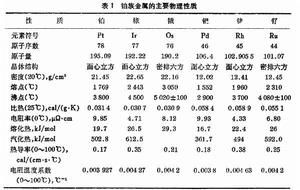

| 伯族金屬主要物理性質 |
純鉑和鈀有良好的延展性，不經中間退火的冷塑性變形量可達到90％以上，能加工成微米級的細絲和箔。銠和銥的高溫強度很好，但冷塑性加工性能稍差。鋨和釕硬度高，但機械加工性能差，用粉末冶金方法製得的金屬釕在1150～1500℃時才能進行少量塑性加工，而鋨即使在高溫下也幾乎不能進行塑性加工。
主要化學性質
鉑族金屬是典型的貴金屬，其化學穩定性特別高，具有很好的抗腐蝕和抗氧化能力。它們能抵抗普通酸和化學試劑的腐蝕，鉑不與普通酸作用，但能緩慢地溶解於王水中生成氯鉑酸(H2PtCl6)。鈀在鉑族中較為活潑，對酸的抗蝕能力稍差,能很快溶於硝酸。銥、銠、釕能抗單一的酸和化學試劑侵蝕，甚至王水也很難溶解它們。鉑和銠的抗氧化性很好，在空氣中能長期保持光澤，不被氧化。在高溫下鉑和銠與氧氣作用生成揮發性的氧化物，增加它的蒸發速度。粉末狀的銥在空氣或氧氣中於600℃時氧化，生成一層氧化銥（IrO2）薄膜。這種氧化物在高於1100℃時分解，使金屬恢復原有光澤。銥是惟一可以在氧化性氣氛中使用到2300℃而不嚴重損失的金屬。釕、鋨容易被氧化，在室溫下，鋨的表面就生成藍色的氧化膜(OsO2)。四氧化鋨(OsO4)和四氧化釕(RuO4)都是揮發性的有毒化合物,能刺激黏膜,侵害皮膚。
鉑族金屬均為過渡金屬，有多個化合價，其穩定的化合價為：釕+3，銠+3，鈀+2、+4，鋨+3、+4，銥+3、+4，鉑+2、+4。它們都有強烈生成絡合物的傾向，最常見的配位數為4和6。
鉑具有優良的熱電穩定性、和高溫抗氧化性和高溫抗腐蝕性。鈀能吸收比其體積大2800倍的氫，且氫可以在鈀中自由通行。銥和銠能抗多種氧化劑的侵蝕，有很好的機械性能。釕能與氨結合，但不起化學反應，類似某些細菌所特有的性能。鋨很脆和很硬，體積彈性模量最大。鋨、釕都易氧化，其氧化物有刺激性，毒性大等等。
資源
 |

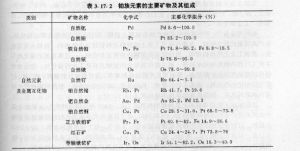

| 鉑族元素的主要礦物及其組成 |
 |

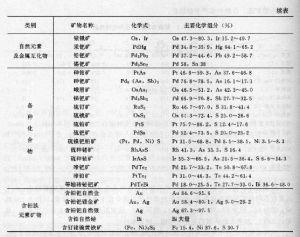

| 鉑族元素的主要礦物及其組成 |
①自然金屬，如自然鉑、鈀等；
②金屬互化物；如鈀鉑礦、銥鋨礦，釕鋨礦等，鉑族元素還常與鐵、鎳、銅、金、銀、鉛、錫等形成金屬互化物；
③半金屬互化物，鉑、鈀、銥、鋨等可與鉍、碲、硒、銻形成半金屬互化物；
④硫化物與砷化物，由於鉑族元素具有強的親硫性，常以高價離子形式（Os4+、Ru4+、Ir4+）和硫、砷形成種類繁多的硫、砷化物。
鉑族金屬的資源分布極不均勻，主要集中在南非、前蘇聯、美國、加拿大和中國，其餘少量分布在哥倫比亞、澳大利亞、緬甸、巴西、智利、衣索比亞、芬蘭、日本、紐西蘭、獅子山、薩伊和尚比亞。
早期的鉑礦來源於哥倫比亞，現在的主要產地為南非、蘇聯、加拿大等。南非鉑礦一部分是天然的鉑鐵合金，一部分以硫化物形式與鐵、鎳、銅的硫化礦共存；已探明的可采儲量約18000噸，總儲量達62200噸，礦石品位3～8克／噸。加拿大的鉑族金屬主要以硫化物和砷化物與銅、鎳硫化礦伴生。可采儲量280噸,總儲量497噸,礦石品位0.5～0.8克／噸。蘇聯鉑礦有砂礦和共生礦，可采儲量6220噸，總儲量12440噸，礦石品位8～10克／噸。此外，中國、美國、澳大利亞等均有共生礦床。所有礦石中，鉑與其他鉑族金屬總是共存的。鉑族中,鉑、鈀的量最大,二者合計約占鉑族總量的90％。其他銠、銥、鋨、釕合計僅約占鉑族總量的10％。蘇聯礦石中的鈀約占鉑族總量的60％，其他國家的礦多以鉑為主。
鉑族金屬生產
國外鉑族金屬生產的發展概論
世界鉑族金屬工業生產開始於1778年，1823年以前主要依靠哥倫比亞的砂鉑礦。1778～1965年，哥倫比亞共生產鉑族金屬約104噸，其最高年產量為（1928年）1.93噸。1824年俄國烏拉爾大型砂鉑礦開採以後，成為世界上最大生產者，1912年的產量曾達6.5噸，到1930年，共生產鉑（及少量銥、鋨）約245噸。1911年全世界生產6.189噸鉑族金屬。其中俄國占93.1.，哥倫比亞占6.1%，美國占0.5%，澳大利亞占0.3%。L.Howe估算，截至1917年1月，世界所產鉑族金屬（249～342噸）其中約90%來自俄國。1952年後，加拿大產量顯著增加，1936年超過蘇聯居世界首位。60年代以後，蘇聯、南非成為最主要的生產者。現在蘇聯、南非、加拿大的產量占世界產量的98%以上。1980年世界共產鉑族金屬205噸。其中南非97.9噸，蘇聯96.4噸，其他10.7噸（主要為加拿大生產）。1985年世界生產鉑族金屬230噸，蘇聯和南非分別為115噸和100噸，合計占世界產量的93%。1986年產量為255噸，蘇聯和南非分別為124噸和116噸，占世界產量的95%。表17-2為世界在1921～1982年間的鉑族金屬產量的統計。
目前南非是最大的產鉑國，（年產量占世界總產量的三分之二）主要是開採布希維爾德火成雜岩體中的麥倫斯基礦脈。近年來，UG-2礦脈因為品位高（3～8g/t，平均約5g/t）受到重視而開採，但其產量隨市場供需求及價格情況而變動。波動幅度達三分之一。南非最大的鉑公司是呂斯騰堡礦業公礦占7%，另外3%由烏拉爾及遠東阿爾丹地區的砂礦提供。
加拿大的產量中，國際鎳公司占90%，鷹橋鎳公司占9%，近年來的鉑產量（噸）為：1980年，40；1981年，37；1982年，25；1983年，25。其次是英帕拉公司，相應的年產量（噸）為：30；26；22和21。第三是西鉑公司，相應年產量（噸）為：2.6，2.9，3.1和2.5。另外還有蘭特礦業公司（年生產能力3.7～5.6噸），阿托克公司（約0.5噸）。南非供應西方所需鈀量的1/3，1981年產量29噸。
蘇聯的產量中，諾里爾斯克共生礦中90%，科拉半島共生諾蘭達銅公司從銅冶煉中回收少量。
許多國家都積極勘探和開發本國的鉑族金屬資源，但觀其資源及生產前景，今後世界鉑族金屬的供給仍然主要靠南非、蘇聯，其中南非主要產鉑，蘇聯主要是鈀。
我國鉑族金屬生產
我國在1965年以前僅從有色金屬冶煉的副產品中回收數量有限的鉑鈀。此後，我國建立，並擴大綜合回收鉑族金屬，其產量逐年增長。提取和富集
砂鉑礦或含鉑族金屬的砂金礦用重選法富集可得精礦,鉑或鋨、銥的含量能達70％～90％,可直接精煉。砂鉑礦資源日漸減少，且因近代有色金屬工業發展，50年代以來鉑族金屬主要從銅鎳硫化共生礦中提取，小部分從煉銅副產品中提取。銅鎳硫化共生礦在火法冶金時，精礦中所含的鉑族金屬90％以上可富集於銅鎳冰銅（鋶）中。再經轉爐吹煉富集成高冰鎳後，緩冷、研磨、浮懸和磁選分離，得含鉑族金屬的銅鎳合金。把這種合金硫化熔煉，細磨磁選，以分離銅鎳，產出含鉑族金屬更富的銅鎳合金。將此合金鑄成陽極，進行電解時，鉑族金屬進入陽極泥。陽極泥經酸處理後，就可得鉑族金屬精礦。採用羰基法從鎳精礦或銅鎳合金製取鎳時，鉑族留於羰化殘渣中，經硫酸處理或加壓浸出(見浸取)其他金屬後可得鉑族精礦。中國金川有色金屬公司將含鉑族的銅鎳合金，再次硫化熔煉和細磨、磁選得到富鉑的銅鎳合金，用鹽酸浸出分離鎳，用控制電位氯化法分離銅，然後提取鉑族金屬。
鉑族含量高的高冰鎳（如南非的原料），現在直接用氧壓下硫酸浸出，或氯化冶金分離其他金屬後獲得鉑族精礦。鉑族精礦可直接溶解、分離、提純，或先將鋨、釕氧化揮發分離後，再分離、提純其他鉑族金屬（見鎳冶煉過程有價金屬的回收）。
在銅的火法冶金和電解精煉過程中，鉑族金屬和金銀一起進入陽極泥。用此種陽極泥煉出多爾銀（含少量金的粗銀），鉑族金屬富集於多爾銀中。鉑族金屬在火法煉鉛過程中進入粗鉛，可用灰吹法除鉛得多爾銀，鉑族便富集其中；如果粗鉛加鋅脫銀，鉑族金屬富集於銀鋅殼中，然後脫鋅得多爾銀。多樂銀電解精煉時，為了避免鈀損失於電解銀中，銀陽極的含金量常控制在小於4.5％,同時控制金鈀比等於或大於10。若部分鈀和少量鉑進入硝酸銀電解液，可用活性炭吸附，或用“黃藥”選擇性沉澱加以回收。通常在電解銀時，鉑族金屬富集於銀陽極泥中。如鉑族金屬含量較高，可先用王水溶解陽極泥，然後分別回收；如含量較低，常用硫酸溶解除銀，殘渣鑄成粗金電極，然後電解提金；鉑、鈀富集於電解母液中，用草酸沉澱金後，用甲酸鈉沉澱鉑和鈀加以回收；富集於金陽極泥中的其他鉑族金屬可再分離。
鉑族金屬再生
鉑族金屬稀有而貴重，歷來重視回收。廢催化劑、廢電器元件、含鉑的殘破器皿、廢電鍍液、珠寶裝飾品廠的廢料等都可從中回收鉑族金屬。這些廢料含鉑量高時可直接分離提純；含量低時，須先行富集。液體廢料可以加廉價金屬進行置換，或加硫化物使其沉出；也可用電解沉積或離子交換法富集。固體廢料可用銅或鉛熔煉捕集回收（見再生有色金屬）。分離和提純
鉑族金屬的提取和精製流程因原料成分、含量的不同而異，典型流程見圖。將鉑族金屬精礦或含鉑族金屬的陽極泥用王水溶解，鈀、鉑、金均進入溶液。用鹽酸處理以破壞亞硝醯化合物(趕硝)，然後加硫酸亞鐵沉澱出金。加氯化銨,鉑呈氯鉑酸銨【(NH4)2PtCl6】沉澱出，煅燒氯鉑酸銨可得含鉑99.5％以上的海綿鉑。分離鉑後的濾液，加入過量的氫氧化銨，再用鹽酸酸化，沉澱出二氯二氨絡亞鈀【Pd(NH3)2Cl2】形式的鈀，再在氫氣中加熱煅燒可得純度達99.7％以上的海綿鈀。經上述王水處理後的不溶物與碳酸鈉、硼砂、密陀僧（PbO）和焦炭共熔,得貴鉛。用灰吹法除去大部分鉛，再用硝酸溶解銀和殘留的鉛，銠、銥、鋨、釕富集於殘渣中。將此殘渣與硫酸氫鈉熔融，銠轉化為可溶性的硫酸鹽，用水浸出，加氫氧化鈉沉出氫氧化銠，再用鹽酸溶解，得氯銠酸。溶液提純後，加入氯化銨，濃縮、結晶出氯銠酸銨【(NH4)3RhCl6】。在氫氣中煅燒,可得海綿銠。
在硫酸氫鈉熔融時,銥、鋨、釕不反應,仍留於水浸殘渣中。將殘渣與過氧化鈉和苛性鈉一起熔融，用水浸出；向浸出液中通入氯氣並蒸餾，釕和鋨以氧化物形式蒸出。用乙醇-鹽酸溶液吸收,將吸收液再加熱蒸餾，並用鹼液吸收得鋨酸鈉。在吸收液中加氯化銨，則鋨以銨鹽形式沉澱，在氫氣中煅燒，可得鋨粉。在蒸出鋨的殘液中加氯化銨，可得釕的銨鹽，再在氫氣中煅燒，可得釕粉。
浸出釕和鋨後的殘渣主要為氧化銥(IrO2)，用王水溶解,加氯化銨沉出粗氯銥酸銨【(NH4)2IrCl6】，經精製，在氫氣中煅燒，可得銥粉。
將鉑族金屬粉末用粉末冶金法或通過高頻感應電爐熔化可製得金屬錠。
近年來，用溶劑萃取法分離提純鉑族金屬的工藝得到套用,常用的萃取劑有磷酸三丁酯(TBP)、三烷基氧膦(TRPO)、二丁基卡必醇(DBC)、烷基亞碸等。
製取高純鉑族金屬一般將金屬溶解後，經反覆提純，精製方法有載體氧化水解、離子交換、溶劑萃取和重複沉澱等，然後再以銨鹽沉出，經煅燒可得相應的高純金屬。
用途
 |

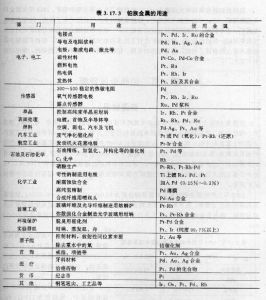

| 鉑族金屬的用途 |
目前，鉑族金屬及其合金的主要用途為製造催化劑。其活性、穩定性和選擇性都好，化學工業上的很多過程（如煉油工業中的鉑重整工藝）都使用鉑族催化劑。氨氧化制硝酸時，使用鉑銠合金網作催化劑。近年來又在鉑銠網下增加金鈀捕集網以減少鉑、銠的損失。鈀是化學工業中加氫的催化劑。此外消除汽車排氣污染的催化劑用量增長極快。在美國用於汽車排氣淨化的鉑，1978年為60萬金衡盎司（1金衡盎司＝31.1035克），占總消費量的51.3％，1979年為66萬金衡盎司，占66％。
鉑銠合金對熔融的玻璃具有特別的抗蝕性，可用於製造生產玻璃纖維的坩堝。生產優質光學玻璃時，為防止熔融的玻璃被玷污,也必須使用鉑制坩堝和器皿。1968年國際實用溫標規定,在630.74～1064.43℃範圍內的測溫標準儀器是Pt－10Rh／Pt熱電偶。用於測量13.81～903.89K溫域的標準儀器是鉑電阻溫度計,其電阻器必須是無應變退火後的純鉑絲,100℃時的電阻比(R100/R0)應大於1.39250。
鉑銥、鉑銠、鉑鈀合金有很高的抗電弧燒損能力，被用作電接點合金，這是鉑的主要用途之一。鉑銥合金和鉑釕合金用於製造航空發動機的火花塞接點。 由於鉑的化學性質穩定，純鉑、鉑銠合金或鉑銥合金製造的實驗室器皿如坩堝、電極、電阻絲等是化學實驗室的必備物。鉑鈷合金是一種可加工的磁能積（即電磁能密度）高的硬磁材料。鉑和鉑合金廣泛用於製造各種首飾特別是鑲鑽石的戒指、表殼和飾針。鉑或鈀的合金也可作牙科材料。
鉑、鈀和銠可作電鍍層，常用於電子工業和首飾加工中。銀和鉑表面鍍銠,可增強表面的光澤和耐磨性。近年來塗釕和鉑的鈦陽極代替了電解槽中的石墨陽極，提高了電解效率，並延長電極壽命，是氯鹼工業中一項重要的技術改進，為釕在工業上使用開闢了新途徑。鋨銥合金可製造筆尖和唱針。鈀合金還用於製造氫氣淨化材料和高溫釺焊焊料等。在化學工業中還使用包鉑設備。
鉑族金屬由於其優良性能，成為上天、人地、下海不可缺少的寶貴原料，由於價格昂貴，一般只用於最關鍵最核心的部位，故被譽為“工業維他命”。其中鉑的用途最廣、產量最大，鈀次之，二者占鉑族金屬用量和產量的90％以上。鉑族金屬熔點高，導電性好，化學穩定性高；鉑族金屬的合金耐高溫、耐氧化、耐腐蝕、耐摩擦，且熱電穩定性好，膨脹係數小，高溫強度好，廣泛用於各個領域。
在航空航天工業上用於製造噴氣發動機的燃料噴嘴，噴氣式飛機和火箭用的起火電觸頭材料，宇宙飛船前錐體的耐高溫保護層、高效燃料電池等。
電子工業方面鉑族金屬用作電氣測量儀表，高效電子管和X射線管的陰極，各種精密電阻材料，磁和電磁線材料，電子管和微型電子器件材料，特殊用途的電接觸材料，鉑族金屬製成的銀鈀、銀鉑、金鈀、金鉑導電漿料和銀鈀、釕系電阻漿料廣泛套用於積體電路製作，成為微電子技術中最重要的材料之一，1969年人類首次登月的阿波羅火箭僅通訊設備和電子計算機所用貴金屬就達1000千克。
化學工業上廣泛套用鉑族金屬作催化劑，有資料表明，世界上85％的化工產品與催化劑有關，而鉑族金屬是最好的、套用最廣的催化劑。如用於硝酸生產的鉑網觸媒，石油化工的催化劑；鉑族金屬還做一些關鍵部件，如人造纖維生產的鉑合金噴絲頭，生產超純氫的鈀膜和鈀管過濾元件，電鍍的陽極材料等。
貴金屬釺料在有色金屬釺料中占著主要的位置，尤其是釺焊溫度要求在650～800℃範圍的釺料，非貴金屬釺料莫屬。飛機、飛彈、火箭上的一些重要部件，必須用貴金屬釺料釺焊。
鉑族金屬特別是鉑鎘合金常用作精密電阻材料。純鉑又是最佳的測溫材料，以其靈敏度高、穩定性好、重現性佳著稱，至今仍是國際溫標中最重要的內插溫度儀器，測溫範圍從-259.34～630.74℃。鉑基合金還可製成抗輻射低溫電阻溫度計，用於核反應堆和核火箭發動機測溫。
鉑族金屬還用作熱電偶材料，用於製作高溫熱偶和低溫熱偶於測量溫度。
為了保護環境，鉑族金屬還做成汽車尾氣淨化器。全世界目前6億輛汽車中有2.55億安裝了尾氣淨化器，年耗鉑鈀130噸。鉑的絡合物順鉑、卡鉑還是治療癌症的藥物，鉑用做燃料電池的電極材料和催化劑，鉑合金用做心臟起搏器的電極，鉑還用於製作生物感測器的電極，快速探測血液中血紅蛋白和小便中各種酶的含量。
鉑族金屬性能優異，用途廣泛，但其資源卻是有限的。為了解決此問題，人們採用電鍍法，在其他基底材料上鍍一層鉑族金屬；還有一個辦法就是研究鉑族金屬的複合材料，按人們的意願設計、製造具有多種優良綜合性質的複合材料。在已開發國家此研究卓有成效，在電子電氣工業發展十分迅速的情況下，由於鉑族金屬複合材料的廣泛套用，鉑族金屬消耗量沒有明顯增加。
鉑族金屬還用於實驗室的精密儀器、高級金筆和各種儀器，鉑金坩堝光導纖維和雷射晶體的生產都離不開它。
還要特別提一下的是鉑族金屬消費量僅次於汽車工業的首飾業。1995年西方國家鉑產量的37％，總量約56噸用於首飾業。日本1987年到1997年每年進口鉑50～70噸，其中一半消耗在首飾業。這是“藏金於民”，即把鉑這種“戰略物資”儲存於民間。有專家認為這是值得提倡的。
礦業簡史
1778年哥倫比亞發現砂鉑礦，並開始採掘。1817年俄羅斯發現烏拉爾彼爾姆砂鉑礦並予以利用。南非1908年開始開採原生鉑礦。從19世紀後期到20世紀50年代後，美國、澳大利亞、日本、芬蘭、紐西蘭，以及一大批開發中國家（如中國、緬甸、巴西、智利、衣索比亞、獅子山、剛果·金、尚比亞）先後發現鉑礦，但從儲量到產量，仍一直由俄羅斯、南非與加拿大三國執世界之牛耳。早期以開採砂礦為主，主要是哥倫比亞與俄國。到19世紀後期，加拿大發現大型原生礦。本世紀20年代南非發現布希維爾德礦床，使原生鉑開始取代砂礦。隨後原蘇聯在60年代發現了諾里爾斯克鉑礦，美國發現斯蒂爾沃特鉑礦，使原生鉑礦完全取而代之。
我國是鉑族金屬稀缺的國家之一。50年代前只有個別小型砂鉑礦，1959年發現金川含鉑銅鎳礦，1966年鎳電解車間投產，鉑族金屬的生產與利用才有了轉機。70年代相繼發現了一些小礦體，開始利用低品位的含鉑貧礦，也從多金屬礦石與斑岩銅礦石的冶煉過程中回收一些鉑族金屬；並對鉑礦進行了較多的地質地球化學研究，但找礦勘探方面始終未有大的突破；相反，隨著經濟的發展，鉑族金屬的供需矛盾日趨尖銳，靠進口彌補不足。
產量和價格
鉑族金屬主要生產國的產量見表2。鉑族金屬價格波動很大,近年來總的趨勢是上漲（表3）。在各部門消耗鉑和鈀的情況，以美國為例,見表4。 |
| 鉑族金屬主要生產國的產量 |
 |

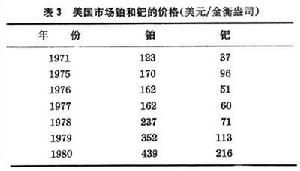

| 美國市場鉑和鈀的價格 |
 |

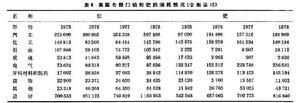

| 美國各部門鉑和鈀的消耗 |
