正文
能自動縫釘各種形式和尺寸的紐扣、撳紐、搭扣、標籤以及成對的襪子、手套等製品的工業用縫紉機。適用於縫紉工廠或其他工業部門大規模生產的機器。
類型
釘紐扣縫紉機可分為單線鏈式線跡和雙線鎖式線跡的兩類。
雙線鎖式線跡釘紐扣縫紉機因釘扣操作時更換梭線頻繁，使用面不廣。
單線鏈式線跡釘紐扣縫紉機縫釘紐扣時不需更換縫線,生產效率高,故使用廣泛，它又有機針擺動型和紐夾擺動型兩種。
前者在縫釘紐扣時，主要由機針左右擺動；後者是機針僅上下運動，而由紐夾左右擺動。機針擺動型因結構耐用、噪聲低，不會因紐扣和衣服一起擺動而引起操作者的視力疲勞，生產效率也比較高，被縫紉工廠普遍採用。
形式

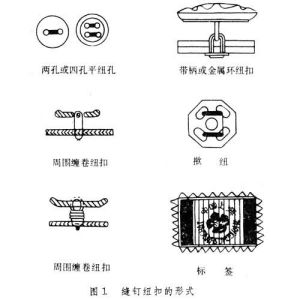

縫釘紐扣的形式：如圖1,縫釘紐扣的形式有：雙孔或四孔平紐扣，適用於男襯衫、針織品、內衣等軟薄料的釘紐扣，此類紐扣的直徑較小；周圍纏卷紐扣，適用於呢大衣、西服、雨衣等中厚料釘紐扣，此類紐扣的直徑較大；帶柄或金屬環紐扣，適用於軍裝、制服、識別紐扣等。此外釘紐扣縫紉機還可用於縫釘撳紐和標籤。
釘紐扣縫紉機紐扣的大小，中國以紐扣的外徑來表示；國際上通常以萊尼(Ligne)作為紐扣大小的計量單位。1萊尼等於0.635mm,如男襯衫常用的18萊尼紐扣外徑為11.4mm。通常釘紐扣縫紉機適用的紐扣範圍是直徑9～26mm。
縫釘紐扣的縫型和針縫數，縫型有“傸”、“十”和“Z”字型(圖2)以及指定的無渡線型。針縫數有6針、12針和24針，8針、16針和24針，以及指定的針縫數。
工作過程
釘紐扣縫紉機自動化程度較高，操作者只需裝上紐扣，定好紐扣位置後，踏下操縱板，縫紉機就可自動進行縫釘，達到規定的針縫數後，縫紉機便自動停車和割斷線頭。全自動的釘紐扣縫紉機裝有自動上紐扣裝置。GJ4-2型釘紐扣縫紉機縫釘“傸”字型、20針（16個線跡）、4孔平紐扣的工作過程是:釘紐扣動作開始時，機針先在紐扣前排一對孔眼中作左右擺動，從第1針起縫到第9針（圖3）;紐扣和縫料是固定不動的，在第9針以後,紐夾把紐扣與縫料縱向移動形成一個渡線9→10；然後,機針在後排一對孔眼中作左右擺動,從第10針起縫到第18針為止；最後,機針在右面的孔眼中連續穿刺縫釘兩針，即19、20來緊固線跡。第20針以後機器就自動停車，同時紐夾把紐扣與縫料移回原位。當抬起紐夾取出縫料時，縫線便被割線刀或自動剪線器切斷，完成釘紐扣動作。
釘紐扣縫紉機三點軌跡式釘紐扣縫紉機
一種三點軌跡式釘紐扣縫紉機，涉及一種機針可以對處於同一直線且相鄰距離相等的三點作循環縫紉的紐扣縫紉機，屬於釘紐扣縫紉機的技術領域。與傳統的釘紐扣縫紉機相比，在使機針與勾針分別作上下運動、旋轉運動方面與傳統的釘紐扣縫紉機採用相同的原理。機針與勾針向固定三點的移動並作相等時間停留的運動軌跡是通過特製的凸輪驅動擺動機構的元件擺動，擺動機構的元件擺動又推動機針與勾針向固定三點的移動並作相等時間停留的運動。
申請日： 2007年03月06日
公開日：
授權公告日： 2008年05月07日
申請人/專利權人： 楊楓
申請人地址： 江蘇省徐州市銅沛路184號
發明設計人： 楊楓
專利代理機構：
代理人：
專利類型： 實用新型專利
分類號： D05B3/14
