• 以全量型光電開關旋轉編碼器作為感測器，全數位化輸出
• 性能穩定、可靠、無溫漂、時漂、抗強電磁干擾。即使斷電後在通電，測量數據依然正確
• 高分辨力、ISO/DIS國際標準推薦型數字式水頭觀測感測器
• 可配置RS485/232通信接口或4-20mA電流環輸出接口，與通信機、計算機直接聯網
• 可靠性高，壽命長（非接觸性光電開關旋轉編碼器的壽命可達10萬小時）
2 適用領域
IF-05型數字式堰槽水頭測量感測器是利用標準型式的測流建築物帕歇爾水槽、“V”型槽、其他堰槽和其穩定的水位----流量關係來測量水位計算流量的儀器。可與各種型式的測流建築配套使用，測量大壩滲流量及用於水利環境檢測、排污計量、水文調查等的流量的實時檢測計量。
水位感測器的輸出數據直接傳輸給PC計算機，由計算機完成水位、流量參數的計算、顯示、記錄。在一條禁止雙絞線上，可以同時連線32個具有內置式RS485輸出功能的水位感測器，實現計算機群測和計算機處理。
本型儀器具有極高的靈敏度和分辨力（水位測量分辨力為0.5mm或更高），且性能穩定可靠，無溫度漂移，克服了投入式水位感測器和超音波流量儀可靠性差的缺點與不足。
3 結構、工作原理

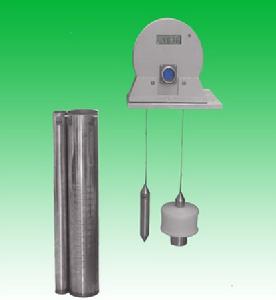

IF-05型數字式水位感測器由光電開關旋轉編碼器、測輪、浮子、測纜、平衡錘、靜水井、防護罩等構成。編碼器是超低轉矩的全量型光電開關旋轉編碼器，它的編碼部件是不鏽鋼碼盤，讀碼元件是進口高質量光電開關,其轉軸上的測輪懸掛測纜、浮子、平衡錘。浮子、測纜、平衡錘全部為不鏽鋼和耐蝕塑膠製作，具有良好的機械性能和環境適應性。感測器的靜水井是直徑Φ100mm-Φ120mm的不鏽鋼細測井，安裝方便，可以在污染嚴重、腐蝕性強的水道長期工作。
旋轉編碼器安裝在靜水井上端，靜水井安裝在測流堰槽中。當堰槽中的水位變化時，靜水井中的浮子即可帶動測纜驅動測輪和光電開關旋轉編碼器旋轉，輸出與水位相對應的9-15bit格雷碼編碼數據。水位感測器的量程為0-250mm、0-500mm、0-1000mm，0-2000mm等，可與各型水槽配用，實現不同流量的監測。
明渠流量儀的水位感測器連同靜水井也可以安裝在岸邊，用連通管與量水槽連通使用。
4 儀器及感測器主要技術參數
4.1 水位感測器主要技術參數
量程：0-250mm、0-500mm、0-1000mm、0-2000mm；
分辨力：1mm；
測量準確度:
分辨力 0.1mm 0.5mm 1mm
測量誤差 ±0.2mm ±0.5mm ±1mm
輸出碼：格雷碼9bit-15bit；
輸出形式：OC門，30mA/30VDC；
電源：12V/24V DC；
通信接口：RS485（選裝）、4-20mA（選裝）；
溫度範圍：-25℃ ～ +80℃；
相對濕度：95％（40℃）；
感測器尺寸：Φ90×100；Φ90×70；
測井尺寸：Φ100～Φ120。

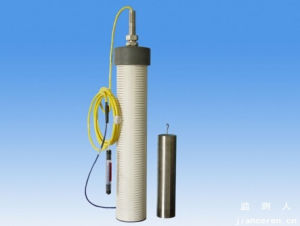

量水堰計
