重力式橋台

重力式橋台的主要特點是靠自身重量來平衡外力保持其穩定，因此台身比較厚實，可以不用鋼筋，而用天然石材或片石混凝土砌築。它適用於地基良好的大、中型橋樑，或流冰、漂浮物較多的河流中。在砂石料方便的地區，小橋也往往採用。主要缺點是圬工體積較大，因而其自重和阻水面積也較大。主要組成有台帽、墩身、基礎、背牆、錐坡等幾部分。

主要形式

重力式橋台

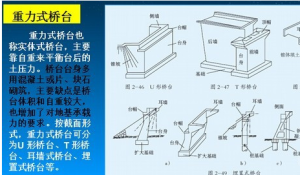

有T形、U形、埋置式、耳牆式等多種形式。

各項說明

T形橋台的截面形狀為T形。它由前牆和後牆組成。其前牆支承橋跨；後牆平行於線路，牆頂設道碴槽，承托橋跨和路堤間的線路上部建築。這種橋台具有較好的剛度、強度和較強的適應性，以及工程量較少等優點，因此套用較廣泛。
U形橋台的截面形狀為U形。它由台後端兩片側牆及其間的填土形成道碴槽。這種橋台構造簡單，但台身較高時工程量較大，一般用於橋樑跨度較小的低矮橋台。
埋置式橋台因台身埋置於錐體填土中而得名。它具有台身短、工程量省的優點。但錐體填土伸出橋台前緣，侵占橋孔過水麵積，因而橋台易受水流沖刷毀壞。埋置式橋台因台身短、重量輕、台後填土高、土壓大，為抵擋台后土壓，一般均做成台身後仰的形式，因此，也稱為後伸式埋置橋台。這種橋台適用於橋樑跨度較大和填土較高的橋台。耳牆式橋台的外形相當割去台尾下部的U形橋台。這種橋台較U形橋台具有工程量少的優點，但其構造較複雜，鋼筋混凝土耳牆施工也較困難。這種橋台套用尚不普遍。
