原理簡介
過電流保護當出現負載短路、過載或者控制電路失效等意外情況時，會引起流過穩壓器中開關三極體的電流過大，使管子功耗增大，發熱，若沒有過流保護裝置，大功率開關三極體就有可能損壞。故而在開關穩壓器中過電流保護是常用的。最經濟簡便的方法是用保險絲。由於電晶體的熱容量小，普通保險絲一般不能起到保護作用，常用的是快速熔斷保險絲。這種方法具有保護容易的優點，但是，需要根據具體開關三極體的安全工作區要求來選擇保險絲的規格。這種過流保護措施的缺點是帶來經常更換保險絲的不便。
線上性穩壓器中常用的限流保護和電流截止保護在開關穩壓器中均能套用。但是，根據開關穩壓器的特點，這種保護電路的輸出不能直接控制開關三極體，而必須使過電流保護的輸出轉換為脈衝指令，去控制調製器以保護開關三極體。為了實現過電流保護一般均需要用取樣電阻串聯在電路中，這會影響電源的效率，因此多用於小功率開關穩壓器的場合。而在大功率的開關穩壓電源中，考慮到功耗，應儘量避免取樣電阻的接入。因此，通常將過電流保護轉換為過、欠電壓保護。

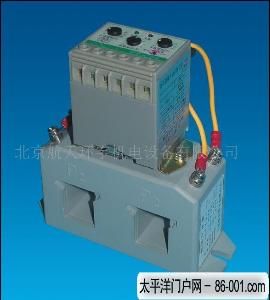

過電流保護
over current protection
當電流超過預定最大值時，使保護裝置動作的一種保護方式。
過電流保護主要包括短路保護和過載保護兩種類型。
短路保護的特點是整定電流大、瞬時動作。電磁式電流脫扣器(或繼電器)、熔斷器常用作短路保護元件。
過載保護的特點是整定電流較小、反時限動作。熱繼電器、延時型電磁式電流繼電器常用作過載保護元件。
在沒有太大衝擊電流的情況下，熔斷器也常用作過載保護元件。
在TN系統中，採用熔斷器作短路保護時，熔體額定電流應小於單相短路電流的1/4；用斷路器保護時，斷路器瞬時動作或短延時動作過電流脫扣器的整定電流應小於單相短路電流的2/3。
過電流保護的工作原理：當流過系統的電流值超過過電流保護裝置整定的動作值，且經過一定的時間延時後使保護裝置動作，切斷故障電路，這就是過電流保護的動作原理。
過電流保護接線方式：過電流保護的接線方式是指保護中電流互感器與繼電器的連線方式。正確地選擇保護的接線方式，對保護的技術、經濟性能都有很大影響。其基本接線方式有三種：三相三繼電器的完全星形接線方式，兩相兩繼電器的不完全星形接線方式，兩相一繼電器的兩相電流差接線方式。其中三相三繼電器完全星形接線方式，對各種形式的短路都起保護作用，且靈敏度高，而兩相兩繼電器不完全星形接線和兩相一繼電器的兩相電流差接線方式，只能對三相短路和各種相間短路起保護作用，當在沒有裝電流互感器的一相發生短路時，保護不會動作。
發展前景
電力系統在運行時常常因為系統中的過電流保護髮生誤動作而造成事故，給經濟帶來巨大的損失。該文針對過電流保護誤動作進行分析，且針對各種情況提出了應採取的措施，並提出了過電流保護改進的方向。 我國目前正處在經濟發展的重要時期，各行各業對電力的需求日益增加。因此，預防用電事故就成為迫切需要解決的問題。電力系統在運行中，可能發生各種故障和不正常運行狀態，最常見的也是最危險的故障是發生各種形式的短路，在發生短路時流過故障點的短路電流很大，有可能破壞系統並列運行的穩定性，因此需要在系統中配置過電流保護。然而，在某些情況下，即使採用的過電流保護裝置的動作值和時間匹配得很合理，但由於與系統中其他的保護不能很好地配合而導致其誤動作，造成整個系統故障。因此隨著電網結構的日趨緊密，過電流保護能否正確動作，對電力系統安全、穩定運行非常重要。
