轉子發動機

轉子發動機

轉子發動機(Wankel Engine、Rotary Engine)是由德國人菲加士·汪克爾(Felix Wankel,1902-1988)所發明,他在總結前人的研究成果的基礎上,解決了一些關鍵技術問題,研製成功了第一台轉子發動機。轉子發動機採用三角轉子鏇轉運動來控制壓縮和排放,與傳統的往復活塞式發動機的直線運動迥然不同。轉子發動機與傳統往復式發動機的比較往復式發動機和轉子發動機都依靠空燃混合氣燃燒產生的膨脹壓力以獲得轉動力。兩種發動機的機構差異在於使用膨脹壓力的方式。在往復式發動機中,產生在活塞頂部表面的膨脹壓力向下推動活塞,機械力被傳給連桿,帶動曲軸轉動。轉子發動機對於轉子發動機,膨脹壓力作用在轉子的側面。從而將三角形轉子的三個面之一推向偏心軸的中心(見圖中力PG)。這一運動在兩個分力的力作用下進行。一個是指向輸出軸中心(見圖中的Pb)的向心力,另一個是使輸出軸轉動的切線力(Ft)。

基本信息

發明歷史

菲加士·汪克爾菲加士·汪克爾
菲加士·汪克爾於1902年出生在德國,1921年到1926年受僱于海德堡一家科技出版社的銷售部。1924年,汪克爾在海德堡建立了自己的公司,他花了大量的時間在那裡進行轉子發動機的研製。1927年,諸如氣密性和潤滑等的一系列技術問題的攻克終於有了眉目。二戰期間,汪克爾曾為德國空軍部服務。
1951年,菲加士·汪克爾與德國NSU公司簽訂了關於合作開發轉子發動機的契約。1954年4月13日,NSU公司研製成功第一台轉子發動機,並於1958年對這種發動機展開一系列測試。1960年,汪克爾轉子發動機在德國工程師協會的一次討論會上作首次公眾討論。三年後,NSU公司在法蘭克福車展上展出了裝備汪克爾轉子發動機的新車型。1964年,NSU公司和雪鐵龍日內瓦組建合資企業COMOBIL公司,首次把轉子發動機裝在轎車上成為正式產品。1967年,日本東洋工業公司也將轉子發動機裝在馬自達轎車上開始成批生產。當時業內人士認為這種發動機的結構緊湊輕巧,運轉寧靜暢順,也許會取替傳統的活塞反覆式發動機。

套用

轉子發動機套用轉子發動機套用
一向對新技術情有獨鐘的馬自達公司投巨資從汪克爾公司買下了這項技術。由於這是一項高新技術,懂得這項技術的人寥寥無幾,發動機壞了無人會修,而且耗油大,汽車界有人對這種發動機的市場前景產生了懷疑。70年代石油危機爆發,各國忙於應付各方面的困難而無暇顧及發展轉子發動機,唯有馬自達公司仍然深信轉子發動機的潛力,獨自研究和生產轉子發動機,並為此付出了相當大的代價。他們逐步克服了轉子發動機的缺陷,成功地由試驗性生產過渡到商業性生產,並將安裝了轉子發動機的RX-7型跑車打入了美國市場,令人刮目相看。
由於從生產裝配到維護修理,轉子發動機都與傳統的發動機大不一樣,開發成本大。加上往復式活塞發動機在功率、重量、排放、能耗等方面都比過去有了顯著提高,加上各大汽車企業對往復式活塞發動機技術研究的成熟,而對轉子發動機技術的生疏,轉子發動機沒有顯出明顯的優勢,因此各大汽車企業都沒有積極性去開發利用,唯有馬自達一家。

原理

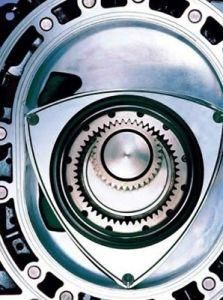

轉子發動機轉子發動機
一般發動機是往復運動式發動機,工作時活塞在氣缸里做往復直線運動,為了把活塞的直線運動轉化為鏇轉運動,必須使用曲柄滑塊機構。轉子發動機則不同,它直接將可燃氣的燃燒膨脹力轉化為驅動扭矩。與往復式發動機相比,轉子發動機取消了無用的直線運動,因而同樣功率的轉子發動機尺寸較小,重量較輕,而且振動和噪聲較低,具有較大優勢

運動特點

轉子發動機的運動特點是:三角轉子的中心繞輸出軸中心公轉的同時,三角轉子本身又繞其中心自轉。在三角轉子轉動時,以三角轉子中心為中心的內齒圈與以輸出軸中心為中心的齒輪嚙合,齒輪固定在缸體上不轉動,內齒圈與齒輪的齒數之比為3:2。上述運動關係使得三角轉子頂點的運動軌跡(即汽缸壁的形狀)似“8”字形。三角轉子把汽缸分成三個獨立空間,三個空間各自先後完成進氣、壓縮、做功和排氣,三角轉子自轉一周,發動機點火做功三次。由於以上運動關係,輸出軸的轉速是轉子自轉速度的3倍,這與往復運動式發動機的活塞與曲軸1:1的運動關係完全不同。

結構

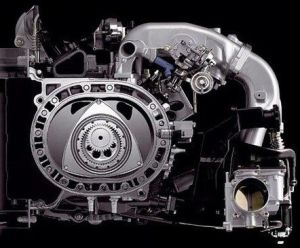

轉子發動機結構轉子發動機結構
殼體的內部空間(或鏇輪線室)總是被分成三個工作室。 在轉子的運動過程中,這三個工作室的容積不停地變動,在擺線形缸體內相繼完成進氣、壓縮、燃燒和排氣四個過程。每個過程都是在擺線形缸體中的不同位置進行,這明顯區別於往復式發動機。往復式發動機的四個過程都是在一個汽缸內進行的。
轉子發動機的排氣量通常用單位工作室容積和轉子的數量來表示。例如,對於型號為13B的雙轉子發動機,排量為"654cc×2"。
單位工作室容積指工作室最大容積和最小容積之間的差值;而壓縮比是最大容積和最小容積的比值。往復式發動機上也使用同樣的定義。
轉子發動機工作容積的變化,以及與四循環往復式發動機的比較。儘管在這兩種發動機中,工作室容積都成波浪形穩定變化,但二者之間存在著明顯的不同。首先是每個過程的轉動角度:往復式發動機轉動180度,而轉子發動機轉動270度,是往復式發動機的1.5倍。換句話說,在往復式發動機中,曲軸(輸出軸)在四個工作過程中轉兩圈(720度); 而在轉子發動機中,偏心軸轉三圈(1080度),轉子轉一圈。這樣,轉子發動機就能獲得較長的過程時間,而且形成較小的扭矩波動,從而使運轉平穩流暢。
此外,即使在高速運轉中,轉子的轉速也相當緩慢,從而有更寬鬆的進氣和排氣時間,為那些能夠獲得較高的動力性能的系統的運行提供了便利。

優缺點

優點

轉子引擎的轉子每鏇轉一圈就作功三次,與一般的四衝程發動機每鏇轉兩圈才作功一次相比,具有高馬力容積比(引擎容積較小就能輸出較多動力)的優點。另外,由於轉子引擎的軸向運轉特性,它不需要精密的曲軸平衡就能達到較高的運轉轉速。整個發動機只有兩個轉動部件,與一般的四衝程發動機具有進、排氣活門等二十多個活動部件相比結構大大簡化,發生故障的可能性也大大減小。除了以上的優點外,轉子引擎的優點亦包括體積較小、重量輕、低重心、震動小等。

缺點

油耗高,污染重。由於沒有往復式發動機的高壓縮比,使得燃燒不能夠很充分。雖然馬自達公司曾經給轉子發動機增加了單渦輪增壓和雙渦輪增壓等裝置,但只是提高了輸出馬力,並適度的減少了尾氣排放,但還是與往復式發動機有著很大的差距
磨損嚴重,零部件壽命短。由於三角轉子引擎的相鄰容腔間只有一個徑向密封片,徑向密封片與缸體始終是線接觸,並且徑向密封片上與缸體接觸的位置始終在變化,因此三個燃燒室非完全隔離(密封),徑向密封片磨損快。引擎使用一段時間之後容易因為油封材料磨損而造成漏氣問題,大幅增加油耗與污染。其獨特的機械結構也造成這類引擎較難維修。
部分標準欠缺。雖然轉子引擎具有以小排氣量、利用高轉速而產生高輸出的特性,但由於運轉特性與往復式引擎的不同,世界各國在制訂與引擎排氣量相關的稅則時,皆是以轉子引擎的實際排氣量乘以二來作為與往復式引擎之間的比較基準。舉例來說,日本馬自達(Mazda)旗下搭載了轉子引擎的RX-8跑車,其實際排氣量雖然只有1308立方厘米,但在日本國內卻是以2616立方厘米的排氣量來作為稅級計算的基準
利益問題也是其發展不利的一個重要原因。傳統生產往復式發動機的廠家們,對於往復式發動機已經投入了大量的財力人力物力去改造去完善去創新了,在往復式發動機的潛力還沒有挖掘盡的情況下,轉而投入財力人力物力去改造前景不是很光明的轉子發動機,可能性很小。況且,還有各種環保法規的出台,也預示著轉子發動機的末日。尤其是1991年馬自達奪得勒芒24小時汽車賽冠軍後,1992年被國際汽聯明令禁止參賽,其背後利益的關聯,可想而知了。
