車載網路

車載網路

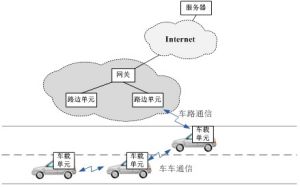

車載網路是早期的汽車內部感測器、控制和執行器之間的通訊用點對點的連線方式連成複雜的網狀結構。

基本信息

簡介

隨著電控系統的日益複雜,以及對汽車內部控制功能電控單元相互之間通信能力要求的日益增長採用點對點的連結會使得車內線束增多,這樣在考慮內部通訊的可靠性安全性以及重量方面都給汽車設計和製造帶來了很大的困擾。因此為了減少車內連線實現數據的共享和快速交換,同時提高可靠性等方面在快速發展的計算機網路上,實現CANLANLINMOST等基礎構造的汽車電子網路系統,即車載網路。

結構和原理

車載網路的三大趨勢車載網路的三大趨勢
一、CAN(
ControllerAreaNetwork)控制器區域網路
CAN匯流排是德國BOSCH公司從80年代初為解決現代汽車中眾多的控制與測試儀器之間的數據交換而開發的一種串列數據通信協定,它是一種多主匯流排,通信介質可以是雙絞線、同軸電纜或光導纖維。通信速率最高可達1Mbps。
CAN匯流排特點:(1)數據通信沒有主從之分,任意一個節點可以向任何其他(一個或多個)節點發起數據通信,靠各個節點信息優先權先後順序來決定通信次序,高優先權節點信息在134μs通信;(2)多個節點同時發起通信時,優先權低的避讓優先權高的,不會對通信線路造成擁塞;(3)通信距離最遠可達10KM(速率低於5Kbps)速率可達到1Mbps(通信距離小於40M);(4)CAN匯流排傳輸介質可以是雙絞線,同軸電纜。CAN匯流排適用於大數據量短距離通信或者長距離小數據量,實時性要求比較高,多主多從或者各個節點平等的現場中使用。

二、LIN(LocalInterconnectNetwork)局域網際網路
LIN協會創建於1998年末,最初的發起人為為寶馬、Volvo、奧迪、VW、戴姆勒-克萊斯勒、摩托羅拉VCT等,五家汽車製造商,一家半導體廠商以及一家軟體工具製造商。該協會將主要目的集中在定義一套開放的標準,該標準主要針對車輛中低成本的內部網際網路(LIN,localinterconnectnetworks),這些地方無論是頻寬還是複雜性都不必要用到CAN網路。
LIN標準包括了傳輸協定的定義、傳輸媒質、開發工具間的接口、以及和軟體應用程式間的接口。LIN提升了系統結構的靈活性,並且無論從硬體還是軟體角度而言,都為網路中的節點提供了相互操作性,並可預見獲得更好的EMC(電磁兼容)特性。
LIN補充了當前的車輛內部多重網路,並且為實現車區域網路絡的分級提供了條件,這可以有助於車輛獲得更好的性能並降低成本。LIN協定致力於滿足分散式系統中快速增長的對軟體的複雜性、可實現性、可維護性所提出的要求,它將通過提供一系列高度自動化的工具鏈來滿足這一要求。

三、MOST(MediaOrientedSystemsTransport)多媒體定向系統傳輸
面向媒體的系統傳輸(MediaOrientedSystemsTransport,MOST)是在汽車製造商和供應商中越來越受推崇的一種網路標準。MOST網路以光纖為載體,通常是環型拓撲。MOST可提供高達25Mbps的集合頻寬,遠遠高於傳統汽車網路。也就是說,可以同時播放15個不同的音頻流。因此主要套用在汽車信息娛樂系統。

開發

開發車載網路一般需要仿真開發工具,比如CANOEPFautoCAN等,車載網路是個非常複雜的系統,裡面同時存在多重通訊網路。常見的有CAN匯流排,而即便是CAN匯流排也會分不同速率的CAN匯流排,比如,動力系統的發動機控制、變速箱控制等,會採用高速的500KCAN匯流排控制,舒適系統的,比如,門、燈、窗的控制,會採用低速的125K的CAN匯流排控制。
