變頻電動執行器控制目的與普通的電動執行器一樣,基本都是實現控制閥門的全開/全關的過程控制。 6.電動執行機構和閥門完好無損。 7.環境溫度在電動執行機構的工作允許範圍之內。

變頻電動執行器

變頻控制技術
變頻電動執行器-現在是國際上最先進的無感矢量變頻技術套用於電動執行器中,在控制過程中,真正實現電動執行器精確控制其速度和扭矩,具有強大的保護和診斷功能,還可以實現無極變速、變扭矩功能
變頻電動執行器
。變頻電動執行器控制目的與普通的電動執行器一樣,基本都是實現控制閥門的全開/全關的過程控制。強大在於他們控制方式,穩定性能,與保護能力。都極大的提高了各方面的性能,使在使用過程中極少的故障率返修率,節省成本,提高了效率。國內有2SA5系列變頻電動執行機構採用變頻控制和模糊控制技術。內置變頻器,高效節能,噪音低,控制精度準確,抗干擾能力強。具有強大的故障自診斷功能,寬範圍的力矩設定,可變速度運行實現柔性開關閥門現在而且都是採用了“非侵入式”操作設計,面板操作按鍵與電子艙體無貫通設計,各連線口均採取密封處理措施,確保了執行機構具有較高的防水,防塵特性。

電動執行器的種類

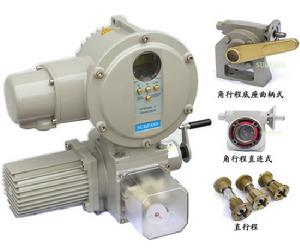

變頻電動執行器也同工不同酬普通的電動執行器一樣,也主要分為多迴轉式電動執行器,直行程電動執行器,角行程電動執行器(其中角行程又分為直連式角行程和底座曲柄式角行程)。現主要介紹角行程電動執行器了解一下:如下圖

角行程電動執行機構主要由兩部分組成:上頭是多迴轉的電動頭,下為角行程減速箱。根據力矩大小的不同,有各類大小不同的減速箱。所以只要能提供出力矩大小就能選出對應的型號。角行程的減速箱有GS減速箱和GF減速箱兩種,也以兩個圖片進行對比

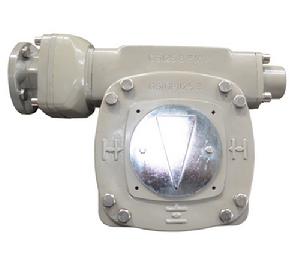

GS直連式減速箱(主要配套用於蝶閥和球閥,用行90度角行程)

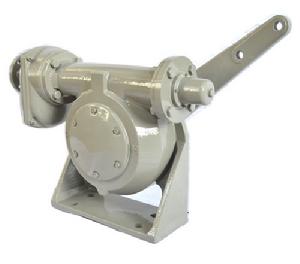

底座曲柄式減速箱

GF底座曲柄式減速箱(配套球型鉸鏈,用於風門等)
變頻電動執行器也彩模組化,電子艙主要電控模組:電源板和控制板,更換也及為方便簡單,變頻電機;機械模組主要用齒輪單元,機械傳動單元。

主機板模組

  • 電源板 電源板
  • 變頻電動執行器控制板 變頻電動執行器控制板

在執行器使用過程中,隨著時間以及使用情況不同, 遇到執行器出現故障或是發現模組損壞,可以不用更換整台電動執行器,可以只需要更換裡面的配件(電源板模組或是控制板模組),這樣既省成本而且對使用不會有影響。

變頻電動執行器-分本安裝

分體安裝,這個對於國內及國外來說很多電動執行器都沒有這功能,至少很和有本身在設計時就有這分體安裝的設計。分體安裝在有很多的現場情況下都可以,如現場安裝空間不夠,現場溫度過高,現場振動過大或是現場不便於調試等,則可將控制單元(電子艙)和機械部分分開安裝。既可解決以上問題,又絲毫不影響執行器性能。

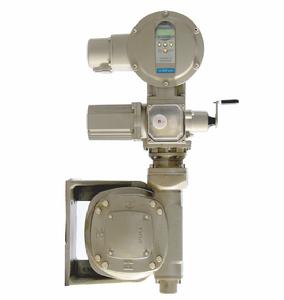

  • 電動執行器-分體式安裝圖 電動執行器-分體式安裝圖

電動執行器手動及遠控制

手動:1.只有當執行機構靜止不動時才允許手柄連線內部的蝸桿上。
2. 不允許用電機帶動手柄一起轉動
3. 調試完成後,用手柄操作執行機構時不能超出設定的未端位置範圍,否則可能要重新進行未端位置的調整。
4. 手柄順時針轉動,將使得多迴轉執行機構逆時針轉動,直行程執行機構推力桿向外延伸,角行程執行機構相對於蝸輪箱為RR而言,從蝸輪箱標有箭頭一側順時針轉動。
5. 手動操作方式比電動操作方式優先權高,只有當手柄鬆開後才能進行電動操作。
遠控:通過開、關、停開關量輸入端子或是模擬量輸入端子進行操作

調試前的準備工作

1.執行機構和閥門已經進行正確的安裝與聯接。
2.所在地固定螺絲,連線件及電氣連線部分都擰緊。
3.正確實施了接地和等電位連線。
4.電氣連線正確無誤。
5.是源供電電壓必須始終處在銘牌及運動或活動部件。
6.電動執行機構和閥門完好無損。
7.環境溫度在電動執行機構的工作允許範圍之內。

故障分析與對策

1.過壓 電源電壓超過了+15%的範圍, 檢查輸入的電源電壓
2.欠壓 輸入電源低於-15% 的範圍 ,檢查電網電壓
3.過溫 電機過熱/矢量變頻器過熱故障 環境溫度是否過高,檢查閥門是否太澀等
4.過流 矢量變頻器過流 檢查輸入電源,檢查電機的電纜是否有短路的地方
5.過力矩 負載過大/閥門太澀
6.缺相
7.遠控制斷信
8.手輪操作
9.齒輪比太大 電位器旋轉角度超過340度或小於45度

維護

在正常使用條件下,執行機構只需要很少的維護。但是我們建議在調試完成運行24小時後,對執行機構進行一般檢查。對執行機構應檢查以下幾點:
1。執行機構的實際運行是否滿足生產工藝要求。
2。是否有異常的震動和噪聲
3。固定件是否有鬆動
上述事項不能保障所有的情況,具體的維護還是要根據使用的實際科件,相應的進行最小日常維護。
