視頻卡
視頻採集卡的工作原理

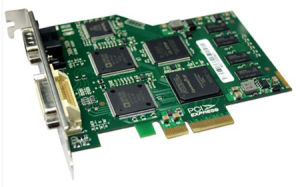

PCI-E X4視頻採集卡T680E 可採集DVI、VGA、HDMI、分量信號視頻採集卡是一個安裝在計算機擴展槽上的一個硬卡。由於與主機連線接口的不同，視頻採集卡主要有內置視頻採集卡和外置視頻採集卡，其中，最常見的內置視頻採集卡就是PCI視頻採集卡和PCI-E視頻採集卡。視頻採集卡它可以匯集多種視頻源的信息，如電視、影碟、錄像機和攝像機的視頻信息，對被捕捉和採集到的畫面進行數位化、凍結、存儲、輸出及其他處理操作，如編輯、修整、裁剪、按比例繪製、像素顯示調整、縮放功能等。同三維專業視頻卡為多媒體視頻處理提供了強有力的硬體支持。
視頻信號源、攝像機、錄像機或雷射視盤的信號經過A/D變換，送到多制式數字解碼器進行解碼得到Y、U、V數據，然後由視頻視窗控制器對其進行剪裁，改變比例後存入幀存儲器。幀存儲器的內容在視窗控制器的控制下，與VGA同步信號或視頻編碼器的同步信號，再送到D/A變換器模擬彩色空間變換矩陣，同時送到數字式視頻編輯器進行視頻編碼，最後輸出到VGA監視器及電視機或錄像機
視頻採集的過程
採集視頻的過程主要包括如下幾個步驟：
設定音頻和視頻源，把視頻源外設的視像輸出與採集卡相連、音頻輸出與MPC音效卡相連。
準備好MPC系統環境，如硬碟的最佳化、顯示設定、關閉其他進程等。
啟動採集程式，預覽採集信號，設定採集參數。啟動信號源，然後進行採集。
播放採集的數據，如果丟幀嚴重可修改採集參數或進一步最佳化採集環境，然後重新採集。
由於信號源是不間斷地送往採集卡的視頻輸入連線埠的，同三維視頻建議可根據需要，對採集的原始數據進行簡單的編輯。如剪下掉起始和結尾處無用的視頻序列，剪下掉中間部分無用的視頻序列等，以減少數據所占的硬碟空間。
視頻採集卡的種類
視頻採集卡視頻採集卡也叫視頻卡，按照其用途可以分為廣播級視頻採集卡，專業級視頻採集卡，民用級視頻採集卡。
他們的區別主要是採集的圖像指標不同，廣播級視頻採集卡的最高採集解析度一般為768X576(均方根值)PAL制，或720X576(CCIR-601值)PAL制25幀每秒，或640X480/720X480NTSC制30幀每秒最小壓縮比一般在4：1以內。這一類產品的特點是採集的圖像解析度高，視頻信噪比高，缺點是視頻檔案龐大，每分鐘數據量至少為200MB。廣播級模擬信號採集卡都帶分量輸入輸出接口，用來連線BetaCam攝/錄像機，此類設備是視頻採集卡中最高檔的，用於電視台製作節目。專業級視頻採集卡的級別比廣播級視頻採集卡的性能稍微低一些，解析度兩者是相同的，但壓縮比稍微大一些，其最小壓縮比一般在6：1以內，輸入輸出接口為AV複合端子與S端子，此類產品適用於廣告公司、多媒體公司製作節目及多媒體軟體。民用級視頻採集卡的動態解析度一般最大為384X288，PAL制25幀每秒。另外，有一類視頻捕捉卡是比較特殊的，這就是VCD製作卡，從用途上來說它是應該算在專業級，而從圖像指標上來說只能算民用級產品。
視頻採集卡分類
解析度：1080P高清採集卡,1080i高清採集卡,720P高清採集卡D1高清採集卡,
接口：pci高清採集卡,PCI-E高清視頻採集卡,外置高清採集卡,VGA採集卡,DVI採集卡,HDMI視頻採集卡;
信號輸入接口：VGA採集卡,DVI採集卡,HDMI視頻採集卡,SDI採集卡,色差分量高清採集卡
信號源：VGA模擬信號高清採集卡,DVI數位訊號高清採集卡,HDMI音視頻信號高清採集卡,RGB高清採集卡,分量高清採集卡,Y/Pb/Pr信號高清採集卡,CVBS高清採集卡
通道數：六路D1高清採集卡,四路D1高清採集卡,雙路vga高清採集卡,雙路DVI高清採集卡,雙路HDMI高清採集卡,雙路高清採集卡
套用範圍：廣播級高清採集卡專業級高清採集卡民用級高清採集卡萬能高清採集卡,通用高清採集卡,流媒體高清採集卡,視頻會議高清採集卡,視頻錄播高清採集卡,視頻直播高清採集卡,非線性編輯高清採集卡
特點
視頻採集卡
視頻採集卡系統要求
視頻採集卡目前的視頻採集卡是視頻採集和壓縮同步進行，也就是說視頻流在進入電腦的PG格式檔案，這個過程就要求電腦有高速的CPU、足夠大的記憶體、高速的硬碟、通暢的系統匯流排。
1.1394視頻採集卡一般有軟硬壓縮之分，一般家庭用的都是軟壓縮，處理時對CPU的負荷較大。要將畫質提高，建議硬體壓縮的火線採集卡，不過價格較高。
2.記憶體一般要求在512以上較好
3.硬碟最好是8M的快取，7200/8M，因為視頻的數據量很大，對硬碟的寫盤能力要求較高。
CPU建議選擇INTELPIII或者AMD的鑽龍和雷鳥以上級別的晶片，以這些晶片的運算能力足以對付我們所要求的，如果經濟不允許，至少也要選擇賽揚II代或者可以超100外頻的老賽揚。主機板建議選擇帶有RAID級聯功能的控制晶片的，因為這樣可以大大加快硬碟的存儲數據的速度。另外如果實在找不到這樣的主機板，也可以購買相應的RAID或者SCSI卡，來匹配高速硬碟。
記憶體現在的價格已經基本狂跌到底層，購買一個DDR333的256M的品牌記憶體就可以提供足夠的記憶體頻寬和容量大小，對捕捉圖像和轉換數據足以應付。硬碟是這套配置的關鍵，它不僅需要大容量的，而且存儲速度要快。建議選擇10000轉的SCSI硬碟，快取最低需要2M，一般的這種SCSI硬碟都可以達到這個快取，容量當然是越大越好。另外，也可以購買現在的DMA100以上7200轉的高速硬碟，不過它們速度雖然慢點但也可以基本滿足採集時的要求。
顯示卡在視頻採集中顯得並不是那么重要，選擇一般的32M以上的AGP卡即可。顯示器方面建議選擇大尺寸，用瓏管的Sony設備。不建議選擇液晶的，因為採集顯示在螢幕上的效果可能會失真。音效卡一般買一個普通家庭用Vibra128也夠了，如果想追求很高的音質也可以選擇SBLIVE！等級別的，不過一般沒那個必要。
接口
視頻採集卡需要注意的是視頻採集卡一般不具備電視天線接口和音頻輸入接口，不能用視頻採集卡直接採集電視射頻信號，同時也不能直接採集到模擬視頻中的伴音信號。要採集伴音，PC機上必需要裝有音效卡，視頻採集卡通過PC機上的音效卡獲取數位化的伴音並把伴音與採集到的數字視頻同步到一起。
功能
視頻圖像採集卡其主要功能是對相機所輸出的視頻數據進行實時的採集，並提供與PC的高速接口，還可提供數字I/O的功能。視頻採集卡是進行視頻圖像處理必不可少的硬體設備，通過採集卡,就可以把攝像機拍攝的視頻信號從攝像帶上轉存到計算機中,非編採集卡是視頻數位化和數位化視頻編輯後期製作中必不可少的硬體設備。利用相關的視頻編輯軟體,對數位化的視頻信號進行後期編輯處理,比如剪下畫面,添加濾鐿,字幕和音效,設定轉場效果以及加入各種視頻特效等等,最後將編輯完成的視頻信號轉換成標準的VCD,DVD以及網上流媒體等格式,方便傳播和保存。一個完整的網路音視頻流媒體解決方案應是相關軟硬體的完美集成，它大致包括下面幾個方面的內容：內容採集、視音頻捕獲和壓縮編碼、內容編輯、內容存儲和播放、套用伺服器內容管理髮布及用戶管理等
視頻採集壓縮編碼卡主要套用於視頻採集,視頻壓縮編碼等方面，如目前視頻會議、網路直播、遠程教學、流媒體點播、電子教室等，都需要專業的視頻採集卡來採集和處理視頻，而其中壓縮方式是非常重要的，直接決定了最終視頻的效果。我們通常所說的視頻壓縮編碼技術，是針對視頻內容進行壓縮，在視頻編碼處理中，必須使用專業的視頻軟體才能達到最終的效果，音視頻數據通過視頻採集卡採集進電腦後，就需要使用軟體來實現壓縮編碼處理，壓縮成為流媒體格式後才能便於傳輸和播放。
在PC上通過視頻採集卡可以接收來自視頻輸入端的模擬視頻信號，對該信號進行採集、量化成數位訊號，然後壓縮編碼成數字視頻序列。大多數視頻採集卡都具備硬體壓縮的功能，在採集視頻信號時首先在卡上對視頻信號進行壓縮，然後才通過PCI接口把壓縮的視頻數據傳送到主機上。一般的PC視頻採集卡採用幀內壓縮的算法把數位化的視頻存儲成AVI檔案，高檔一些的視頻採集卡還能直接把採集到的數字視頻數據實時壓縮成MPEG-1格式的檔案。
由於模擬視頻輸入端可以提供不間斷的信息源，視頻採集卡要採集模擬視頻序列中的每幀圖像，並在採集下一幀圖像之前把這些數據傳入PC系統。因此，實現實時採集的關鍵是每一幀所需的處理時間。如果每幀視頻圖像的處理時間超過相鄰兩幀之間的相隔時間，則要出現數據的丟失，也即丟幀現象。採集卡都是把獲取的視頻序列先進行壓縮處理，然後再存入硬碟，也就是說視頻序列的獲取和壓縮是在一起完成的，免除了再次進行壓縮處理的不便。不同檔次的採集卡具有不同質量的採集壓縮性能。
驅動和應用程式
視頻採集卡驅動程式
根據使用的驅動程式的不同來分類，目前市場上大致有兩種視頻採集卡：VFW (VideoforWindows)視頻卡和WDM(WindowsDriverModel)視頻卡。
視頻採集卡一般都配有硬體驅動程式以實現PC機對採集卡的控制和數據通訊。根據不同的採集卡所要求的作業系統環境，各有不同的驅動程式。只有把採集卡插入了PC機的主機板擴展槽並正確安裝了驅動程式以後才能正常工作。採集卡一般都配有採集應用程式以控制和操作採集過程。也有一些通用的採集程式，數字視頻編輯軟體如AdobePremiere等也帶有採集功能，但這些套用軟體都必須與採集卡硬體配合使用。也即只有採集卡硬體正常安裝和驅動以後才能使用。
標準的WDM驅動應該包含1個匯流排驅動和1個功能驅動。
匯流排驅動：匯流排驅動已經包含在Windows中，不必另行安裝。匯流排包括PCI、AGP、並口、串口、IEEE1394接口等。匯流排驅動主要負責管理匯流排設備，例如當我們在PCI插槽上插入新硬體，開啟電腦並進入系統後匯流排驅動開始工作——報告發現新硬體，並提示用戶安裝驅動程式。不僅如此，匯流排驅動還會實時向作業系統報告匯流排設備狀態，檢測匯流排上有什麼類型的設備，這就是家喻戶曉的"即插即用"。
功能驅動程式：這就是常說的驅動程式，由類驅動程式和Mini驅動程式組成。其中，類驅動用來處理常規系統事務，如電源管理和即插即用，這都是由微軟定義好的，程式開發者只需要編寫Mini驅動即可。功能驅動一般由設備生產廠商提供，用以實現硬體設備的具體功能。
軟壓縮視頻卡工作原理
視頻採集卡視頻採集卡種類繁多，但對那些非大量商業視頻採集處理的業餘愛好者來說，一張沒硬體壓縮功能的價廉的視頻採集卡，或帶有採集功能的電視卡和3D圖像卡，就完全足以勝任。只要在軟體方面下功夫，完全可以獲得和那些高檔昂貴的視頻採集卡相當的處理結果，當然相比之下在後期影視檔案的製作過程會花你更多的時間。隨那些價廉或綜合卡所帶的視頻採集軟體通常由於過於簡單，特別在檔案實時存檔引擎方面，直接使用這些簡單的採集軟體進行視頻採集處理的結果，通常讓人很難滿意。
基本類型

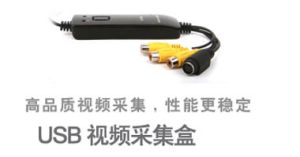

筆記本外置T301-1單路 USB接口視頻採集卡而外接式電視接收盒的主要優點也是顯而易見的，它的安裝一般都比較簡單，因受外界因素干擾的可能性較少，所以性能比起內置的視頻接收卡來說會穩定一些。另外通過電視接收盒其面板上的各種指示燈還可以對其運行狀態了如指掌，這可是內置式電視卡所無法比擬的；再有，就是外置式電視接收盒大多可以在不打開電腦的情況下收看電視節目，只需要打開電視盒的開關和顯示器即可；而且外置電視盒一般都配有類似普通電視所用的遙控器，這可以大大地提高操作的方便性。
而它的主要缺點就是價格會比同檔的內置電視卡貴上近200元左右，且很多外置電視盒都不能進行視窗播放，因此不能在同一螢幕下進行多任務的操作；並且它還需要外接專門的電源和占用計算機上的一個並口，這對於已經連線了較多外設的朋友會造成很多不便。
選擇要求
視頻採集卡視頻採集卡有許多型號，它們可能是由不同的生產廠商生產製造的，而且每個型號的視頻採集卡都是側重於某個具體功能的，因此我們在選購視頻採集卡之前最好能明確購買卡的目的。例如，假設我們購買視頻卡是用來進行專業級別的視頻處理用的，那么最好要購買能夠製作專業類圖形的視頻卡，因為這類視頻卡通常在2D/3D處理方面技術均衡，表現也比較穩定；如果你是一位發燒級的遊戲迷，購買視頻卡主要是用來玩遊戲用的，那么你就應該去選擇一款顯示品質高、3D性能穩定的視頻採集卡，這樣你就能欣賞到許多高品質、高性能的超級遊戲了。當然，購買視頻卡的目的還有很多，筆者在這裡就不一一累述。總之一句話，購買視頻卡要注意其實用性。
2、選擇制式
視頻採集卡根據其結構的不同可以分為內置和外置兩種制式，外置式視頻卡也叫視頻接收盒，它是一個相對獨立的設備，大都可以獨立於電腦主機工作，也就是說無須打開計算機和運行軟體就可以利用視頻接收盒來接受視頻信息了，在附加功能上都提供AV端子和S端子輸入、多功能遙控、多路視頻切換等。外置視頻盒安裝和操作都比較簡單，更像在使用一種家電，而且外置產品的收視清晰度常常優於內置的產品。內置的視頻卡除提供標準視頻接收功能外往往提供了不同程度的視頻捕捉功能，可以把捕捉動態/靜態的視頻信號轉換成數據流。具備視頻捕捉的視頻卡在接受視頻信息之餘，還能配合模擬制式攝像裝置構成可視通訊系統，在NetMeeting、IPhone等通訊軟體中都支持視頻傳輸。
3、選擇購買價格
接著應根據使用的要求，以及資金是否充裕的情況，確定適當的價格級別。一般來說，視頻採集卡總是與計算機、後期製作設備配合，組成一個系統使用的。在同一個系統中，各種設備的質量指標必須相互一致，如果選擇了指標不相一致的設備，最終結果，必然只能達到其中最低的指標，那么，指標高的那部分設備所花費的資金就浪費了。
4、選擇捕捉效果
選擇一隻捕捉效果好的視頻採集卡肯定是用戶的追求。用戶在選擇時，可根據自己的需要，選擇普通的視頻採集卡或是簡易視頻製作的視頻卡。在具體購買視頻卡時，我們應該仔細檢查視頻輸入輸出接口上，除了普通的RCA端子外，還應提供S－Video端子。在捕捉效果上，應選擇動態捕捉效果更接近於標稱的30幀/秒或25幀/秒的產品為好，這其中還應保證捕捉到的圖像畫面的色彩、亮度、對比度的失真最小。
5、選擇解析度
視頻採集卡的解析度是與所連的電腦密不可分的，如果我們想通過視頻採集卡來獲取一些高質量的視頻畫面時應該留意一下視頻採集卡在播放動態視頻時的解析度大小，解析度越高的則越好，再劣質的電視卡也要要求它不能低於300×200這個普通電視都能達到的解析度標準，對於一些較好的電腦卡應達到或接近400×300以上的視頻解析度標準。目前大多數用戶實際上購買視頻卡主要是用來進行視頻處理或者欣賞遊戲，因此我們應該儘可能地選擇解析度稍微高一點的視頻卡。當然為使大家購買的視頻卡能出現最完美的演示效果，筆者建議大家將計算機的解析度調整到與其所購買的視頻採集卡的解析度一致。
6、視頻格式
如果我們購買視頻卡主要是用來進行視頻編輯處理的，那么我們就要注意採集卡捕捉影像之後可以轉存的視頻格式，有的視頻採集卡只能保存為AVI一種視頻格式，並且沒有影像壓縮的功能。為了能適應多種格式的視頻信息的編輯處理，我們最好選用解析度高，並且可以保存為多種影像，且具有圖像壓縮功能的視頻採集卡。
7、選擇功能
現在的視頻採集卡功能越來越多，也越來越完善。通常一隻普通的視頻採集卡只具有其中的幾項功能，在購買時不必苛求高、新、全，只要實用即可。例如，如果您正在使用的是一個筆記本電腦，而且想使用它來進行一些專業的視頻處理，那么您就可以去選擇外置視頻卡，例如“影像快車”採集卡，該卡採用並行通訊口與台式或筆記本式電腦連線，提供了S－VHS和VIDEO兩種輸入端子，可以連線多種視頻信號源。它的設定簡單，發生軟硬體衝突的可能性較小。而且影像快車可以自動檢測PAL/NTSC/SECAM視頻信號源制式，可以實時單幀或連續多幀採集視頻圖像，在有限的範圍內任意調整採集圖像的大小和每秒採集的幀數。如果我們想要進行視頻會議，可以選擇類似AVerTVPhone的多功能視頻採集卡，該卡集電視卡、FM調諧器、視頻捕捉卡於一身。由於該卡帶有視頻捕捉，所以可以動態或靜態的截取視頻畫面（非壓縮），它也不用購買專用的數字攝像頭，只要連線家用攝錄機或配合微型攝像頭，通過相應軟體一樣可以實現可視電話或召開視頻會議。對於那些偏重於遊戲的發燒級玩家們而言，由於更多的時候可能要玩一些高品質遊戲、DVD回放等，因此對多功能視頻卡的3D性能可能更要在乎一些，那么Elsa公司的ErazorIIIPro、3dfx公司的V3500TV則自然當是首選，畢竟是兩家3D加速卡製造大廠，品質和性能絕對有保障。
8、注意其他細節
在考慮了上述主要方面後，還可以比較一些細節方面的問題，比如視頻採集卡是否提供自動搜尋存台，是否提供了手動設定的輔助功能。視頻卡工作時在電腦螢幕上再現清晰低失真度的電視畫面也是很重要的，有部分視頻卡的畫面存在較明顯的閃爍，圖像也比較模糊，選購時應該儘量上機試驗一下。視頻採集卡一般都配有硬體驅動程式以實現PC機對採集卡的控制和數據通訊，因此要注意檢查隨機是否有驅動程式盤。還有，要仔細檢查視頻卡上支持和具有的視頻插孔種類，除了標準的閉路電視插孔外，AV視頻、音頻輸入輸出插孔，高清晰數字S－VIDEO插孔等也最好都要具備，以方便和其他音、視頻設備相連（如：影碟機、音箱等）。這點對打算購買內置電視卡的朋友要尤為注意，因為有的廠商的電視卡根本就沒有提供這些插孔。當然，如果你感覺以後不會用到其他的這些視、音頻連線埠的話，則可以將其忽略，畢竟不帶這些插口的產品價格還會相對便宜一些。另外能否接收有線電視增補頻道也是一個需要考慮的問題，這與產品使用的高頻頭的特性有關，無法通過後天的軟體補償。最後，在選購時多向經銷商詢問產品的功能，並且自己也要仔細看看說明書上所介紹的是不是和經銷商所說的一致。
