螺桿式冷水機

螺桿式冷水機

螺桿式冷水機因為採用螺桿式壓縮機而得此名。它的製冷功率比渦鏇式冷水機的功率大,主要套用於化工廠、油墨印刷廠、汽車製造廠或者中央空調系統或其他大型工業製冷方面。

原理

螺桿式冷水機因其關鍵部件-壓縮機採用螺桿式故名螺桿式冷水機,機組由由蒸發器出來的狀態為的氣體冷媒;經壓縮機絕熱壓縮以後,變成高溫高壓狀態。被壓縮後的氣體冷媒,在冷凝器中,等壓冷卻冷凝,經冷凝後變化成液態冷媒,再經節流閥膨脹到低壓,變成氣液混合物。其中低溫低壓下的液態冷媒,在蒸發器中吸收被冷物質的熱量,重新變成氣態冷媒。氣態冷媒經管道重新進入壓縮機,開始新的循環。這就是冷凍循環的四個過程,也是螺桿式冷水機的主要工作原理。

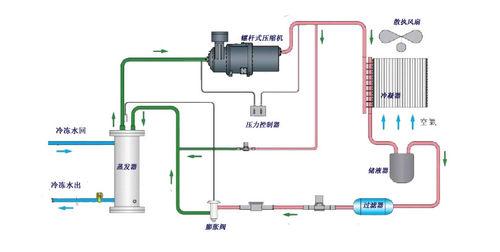

圖1-風冷螺桿式冷水機原理流程圖 圖1-風冷螺桿式冷水機原理流程圖

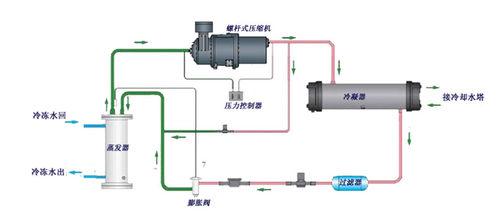

圖2-水冷螺桿式冷水機原理流程圖 圖2-水冷螺桿式冷水機原理流程圖

螺桿式冷水機的原理流程,分有風冷式和水冷式:
圖1-風冷螺桿式冷水機原理流程圖

圖2-水冷螺桿式冷水機原理流程圖

分類

螺桿式冷水機 按照散熱方式的不同可以分為水冷螺桿式冷水機和風冷螺桿式冷水機兩種。

水冷螺桿式冷水機主要是由壓縮機、蒸發器、冷凝器、冷凍配件、電控系統等組成。企業購買水冷螺桿式冷水機進行安裝的時候,一定要另外購買輔助設備進行換熱以提供水冷螺桿式冷水機所需要的循環冷卻水。配套的輔助設備包括:冷卻水塔、循環水泵、雙層不鏽鋼保溫水箱。

螺桿式冷水機 螺桿式冷水機

風冷螺桿式冷水機配置和水冷螺桿式冷水機一樣,但是冷凝器類型不同。它是利用風扇散熱,因此使用翅片式冷凝器來和空氣不斷進行熱交換。故,風冷螺桿式冷水機不需要冷卻水塔,但是需要循環水泵和雙層不鏽鋼保溫水箱。

螺桿式冷水機 螺桿式冷水機

螺桿式冷水機根據供水溫度範圍分為:工業用螺桿式冷水機組、中溫螺桿冷水機組、低溫螺桿冷水機組。

1、工業用螺桿式冷水機組

可提供5~15℃冷凍水,或採用乙二醇溶液作為載冷劑,可提供-5~+5℃的工藝冷凍水溶液,可作為冰蓄冷、低溫送風、中央空調及其它生產工藝所要求的工藝冷源。同時我可根據用戶的要求,對機組進行特殊設計,可提供大溫差的冷水機組(進出水溫差為8~15℃)。或高出水溫機組(出水溫度15℃~25℃)。製冷量為94KW-3360KW。

2、中溫螺桿式冷水機組

出水溫度-5℃~-45℃,採用進口半封閉螺桿壓縮機組(帶經濟器);可提供-5℃~-45℃低溫乙二醇溶液或鹽水溶液。可作為化工、醫藥、冷庫、冰場等工藝冷源。製冷量為55KW-2000KW。

3、低溫螺桿式冷水機組

出水溫度為-45℃~-110℃,可提供-45℃~-110℃酒精或氯化鈣水溶液冷凍水;採用二元復疊或三元復疊螺桿式製冷系統。能效比高,運行穩定等特點。

同時可根據使用要求設計,超低溫型、防腐型、防爆型特種工業螺桿式冷水機組,可滿足各種行業對工藝冷源的要求。

選用要點

產品選用要點

1.螺桿式冷水機組的主要控制參數為製冷性能係數,額定製冷量,輸入功率以及製冷劑類型等。

2. 冷水機組的選用應根據冷負荷及用途來考慮。對於低負荷運轉工況時間較長的製冷系統,宜選用多機頭活塞式壓縮機組或螺桿式壓縮機組,便於調節和節能。

3. 選用冷水機組時,優先考慮性能係數值較高的機組。根據資料統計,一般冷水機組全年在100% 負荷下運行時間約占總運行時間的1/4 以下。總運行時間內100%、75%、50%、25% 負荷的運行時間比例大致為2.3%、41.5%、46.1%、10.1%。因此,在選用冷水機組時應優先考慮效率曲線比較平坦的機型。同時,在設計選用時應考慮冷水機組負荷的調節範圍。多機頭螺桿式冷水機組部分負荷性能優良,可根據實際情況選用。

4. 選用冷水機組時,應注意名義工況的條件。冷水機組的實際產冷量與下列因素有關:

a) 冷水出水溫度和流量;

b) 冷卻水的進水溫度、流量以及污垢係數。

5. 選用冷水機組時,應注意該型號機組的正常工作範圍,主要是主電機的電流限值是名義工況下的軸功率的電流值。

6. 在設計選用中應注意:在名義工況流量下,冷水的出口溫度不應超過15℃,風冷機組室外幹球溫度不應超過43℃。若必須超過上述範圍時,應了解壓縮機的使用範圍是否允許,所配主電機的功率是否足夠。
