| 英國環形瞄準具系列 |
產品名稱:環形瞄準具系列
Ring Sight Series
生產單位:英國世界瞄準具有限公司
Ring Sights Worldwide Ltd., GB
現狀:裝備
用途:輕武器瞄準
概 述
環形瞄準具是英國世界瞄準具有限公司生產的系列瞄準具。它們都是固體玻璃光學準直瞄準具，放大倍率都是一倍，都能快速地捕獲目標。
環形瞄準具的工作原理與某些準直瞄準具基本相同，但也有一些不同，用它瞄準時可直接看到目標和瞄準標記。瞄準標記是一個圓環，用來自目標方向的反射光形成，且可調整得比目標背景亮。這種環形標記由內部的氚光源照明。在某些產品中，瞄準標記可２４小時發光；而在另一些產品中，當外界光線弱時，只需翻轉光源就可看到瞄準標記。

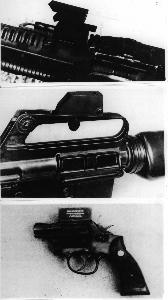

裝在M60式機槍上的LC-14-46式環形瞄準具
結構特點
手槍瞄準具
ＬＣ－１４－４６式是一種可歸零的手槍瞄準具，可滑裝在任何標準的２０ｍｍ燕尾榫上。它有車輪狀瞄準分劃，持槍伸直手臂也能精確瞄準。使用簡單支座，該瞄準具能裝在大多數手槍上。該瞄準具有一個朝下翻轉的微型氚光源，供在微光和城市環境中使用。
步槍瞄準具
ＬＣ－７－４０系列瞄準具是為ＡＲ１５／Ｍ１６式步槍設計的，質量小於４ｇ，可滑配裝入提把中，用螺栓固定。它們都可以歸零。白天用圓環分劃，內裝微型氚光源，夜間可照亮開口的Ｔ型分劃。不需要觸動任何開關，在不同光照條件下總有一個分劃是可見的。
ＬＣ－１４－４６式是一種孔徑較大的瞄準具，適合裝在有活動機匣蓋而不能在後端安裝瞄準鏡的步槍上，如ＡＫ系列、ＦＮ－ＦＡＬ等。該瞄準具裝在槍管支座上，由於孔徑較大，其分劃可清楚地被射手看到。
ＨＣ－１０－６２式瞄準具主要是供英國新的ＳＡ８０（Ｌ８５）式步槍使用，裝在ＳＡ８０式燕尾榫可拆卸提把上。該提把裝有歸零機構，距離調整和風力修正任選。在白天瞄準具晝／夜分劃都被照亮，所以適宜在多變的、惡劣條件下使用。分劃的照明不僅依靠目標光，也依靠來自天空的自然光。標準的分劃圖形是四條徑向射線（夜用）加上兩個光環（白天用）。有多種光源可供選用。
衝鋒手槍瞄準具
ＨＣ－１８－８０式瞄準具是為ＦＮ Ｐ９０式衝鋒手槍設計的，類似於ＨＣ－１０－６２式，但孔徑較大，增大了眼點距。該瞄準具可完全歸零，有極好的目標捕獲能力。
裝在史密斯-韋森左輪手槍上的LC-14-46式環形瞄準具輕機槍和通用機槍瞄準具
ＬＣ－１４－４６式瞄準具適用於Ｍ６０式機槍，裝在可更換的槍管和受彈機蓋之間的燕尾榫上，也可裝在不同接口的其他武器上。它有供微光條件下使用向下翻轉的光源，其分劃可以是車輪形；也可以是橢圓形，供反直升機射擊用。這種瞄準具價格便宜，易於安裝，使用方便。
重機槍瞄準具
ＬＣ－４０－１００式瞄準具是環形瞄準具系列中最大的，它可作為ＢＡｅ防空炮的備用瞄準具，也可裝在０．５０ｉｎ白朗寧Ｍ２ＨＢ機槍上，用於對地面目標射擊，或對空中目標射擊，但必須配備歸零裝置。其４０ｍｍ大的瞄準環，射手更容易看到，且可迅速捕獲目標。分劃鏡中標有瞄準角和提前角標記，在微光、夜間或閃光條件下，向上翻轉的光源都能立即照亮分劃鏡中的兩個環。
性能數據
| LC-14-46式 | HC-18-80式 | LC-7-40-M式 | LC-14-46式 | LC-40-100式 | |
| 瞄準環 | 14mm | 18mm | 7mm | 14mm | 40mm |
| 孔徑 | 56mm | 46mm | 47mm | 56mm | 132mm |
| 焦距 | 80mm | 82mm | 63mm | 80mm | 170mm |
| 歸零裝置 | 有 | 有 | 有 | 有 | 有 |
| 距離調整 | 無 | 無 | 無 | 無 | 用瞄準分劃 |
| 外形尺寸 | |||||
| 高度32mm | 50mm | 32mm | 88mm | 120mm | |
| 寬度27mm | 25mm | 14mm | 62mm | 65mm | |
| 質量120g | 190g | 4g | 300g | 1.7kg |
