自激多諧振盪器

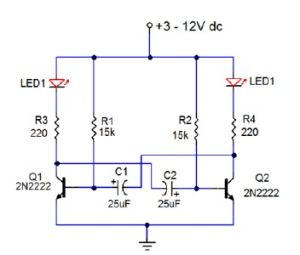

自激多諧振盪器也叫無穩態電路，兩管的集電極各有一個電容分別接到另一管子的基極，起到交流耦合作用，形成正反饋電路，當接通電源的瞬間，某個管子先通，另一隻管子截止。這時，導通管子的集電集有輸出，集電極的電容將脈衝信號耦合到另一隻管子的基極使另一隻管子導通，這時原來導通的管子截止，這樣兩隻管子輪流導通和截止，就產生了震盪電流。

基本信息

• 中文名：自激多諧振盪器
• 英文名：Self-excited multivibrator

• 簡稱：多諧振盪器
• 性質：矩形波發生器

簡介

自激多諧振盪器

自激多諧振盪器，一種阻容耦合式的矩形波發生器，簡稱多諧振盪器。它因振盪波形中含有豐富的諧波而得名。在習慣上，人們只將阻容耦合式的矩形波發生器稱為多諧振盪器，而把採用變壓器耦合的強反饋振盪器稱為間歇振盪器。

多諧振盪器無須外界觸發即能直接產生矩形波，電路也較簡單，所以在脈衝和數字系統中得到廣泛的套用。這種振盪電路之所以能產生矩形波，主要是因為：①電路中有很強的正反饋，各極電壓能快速變化並使電晶體進入較深的截止或飽和狀態；②電路中一般沒有選擇性很強的諧波濾除電路（或至少在輸出端上沒有），輸出信號中諧波成分十分豐富。

原理

自激多諧振盪器

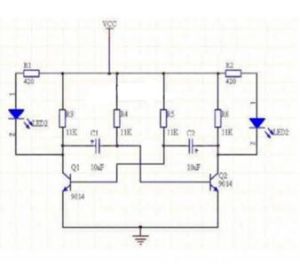

傳統的多諧振盪器是由兩級倒相放大器經電阻電容耦合並連線成正反饋環路構成。它的工作過程與單穩態觸發器相似，所不同的是多諧振盪器的兩個狀態都是準穩態，因而不需要任何外加觸發脈衝便能不停地產生矩形波。圖中的兩組耦合元件R1C1和R2C2分別決定一個周期內兩個矩形波的寬度。

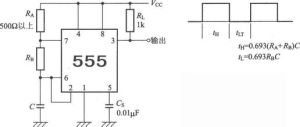

在積體電路出現後，也可用兩個反相器來代替圖中的兩級電晶體倒相放大器或用專用單片電路來構成。多諧振盪器的主要缺點是頻率穩定性很差。一種解決辦法是引入石英晶體諧振器進行穩頻。另外一個缺點是受電晶體飽和和寄生參量的影響工作頻率不高。一種較好的解決辦法是採用電流型電路。
