簡介

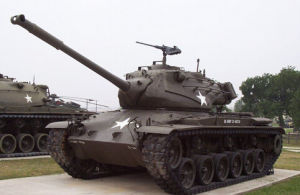

美國M47中型坦克全圖名稱：M47中型坦克 M47 Medium Tank
研製單位：底特律坦克廠和美國機車公司 Detroit Tank Plant & American Locomotive Company，US
生產單位：底特律坦克廠和美國機車公司 Detroit Tank Plant & American Locomotive Company， US
現狀：完成生產計畫(底特律坦克廠生產3000多輛，美國機車公司生產5000多輛)
裝備情況 希臘(320輛)、伊朗(200輛)、義大利(500輛)、巴基斯坦(150輛)、南朝鮮(350輛)、西班牙(400輛)、土耳其(900輛)、南斯拉夫(60輛)和索馬里(100輛)，法國、聯邦德國和美國不再使用。
研製歷史
美國M47中型坦克戰後由於美蘇對抗日益緊張，面對蘇軍強大的裝甲力量，美國在1949年決定研製T41輕型坦克(即後來的M41鬥犬(Bulldog)式坦克)、T42中型坦克和T43重型坦克(即後來的M103重型坦克)3種新的車型，同時對M26坦克進行改進，陸續安裝了新的發動機、傳動裝置和新型火炮。1948年7月30日把改進的M26潘興(Pershing)坦克即M26E2，改稱為M46巴頓(Patton)坦克。1950年8月用M46坦克裝備南韓陸軍對北作戰但也不能有效地對付蘇制T-34坦克。由於T42坦克試驗結果不盡人意，為能有效地對付蘇制T-34坦克，臨時決定把裝有T119式90mm火炮的T42坦克炮塔安裝在M46坦克底盤上，從而產生M46E1坦克，有限量生產的M46E1又稱M46A1。在M46A1中將原M46坦克的車體前部裝甲進行了改進，改善了前裝甲傾角，取消了駕駛員和航向機槍手間的風扇殼體，從而產生了M47坦克，又稱巴頓1型坦克。當時M47還存在諸如T42炮塔內測距儀性能不可靠等許多問題，因此邊生產邊修改，進度緩慢，到M47坦克出廠時，侵朝戰爭已告結束。
從1952年開始，該坦克裝備了美國陸軍第一、二裝甲師，生產總數達8676輛。由於該坦克僅作為過渡性替代產品，沒能用於侵朝戰場，後來很快就被M48坦克取代，並全部移交給北約盟國裝備。
結構特點
總體布置
該坦克是傳統的炮塔型坦克，由車體和炮塔兩部分組成。 車體由裝甲鋼板和鑄造裝甲部件焊接而成，並帶有加強筋，前部是駕駛艙，中部是戰鬥艙，後部是動力艙(發動機和傳動裝置)。 駕駛員位於坦克左前方，其艙口蓋上裝有1個M13潛望鏡，後來某些國家的M47坦克加裝了1個M19紅外駕駛潛望鏡，以提高夜間作戰能力。航向機槍手位於駕駛員右側，兩人共用1個安全門和1個出入艙口。 鑄造炮塔位於車體中央，車長和炮長位於炮塔內火炮右側，裝填手在左側，炮塔內後頂部裝有帶圓頂罩的通氣風扇，裝填手艙蓋前部裝有1個M13潛望鏡。部分M47坦克裝有M6推土鏟。武器系統
1.主要武器
該坦克的主要武器是1門M36式90mm口徑火炮，該炮採用立楔式炮閂，炮口裝有T形或圓筒形消焰器，有炮管抽氣裝置，M78型炮架由防盾和液壓同心式反後坐裝置組成。
炮塔可360°鏇轉，火炮俯仰範圍是-5°～＋19°，有效反坦克射程是2000m，能發射如穿甲彈、榴彈、教練彈和煙幕彈等多種炮彈，炮管壽命是700發。
2.彈藥
車載71發90mm炮彈，其中11發裝在炮塔尾艙內待用。某些國家的M47坦克取消了航向機槍，使炮彈基數增至105發，可選用多種炮彈，包括M82曳光被帽穿甲彈，XM581E1曳光殺傷彈，M77曳光穿甲彈，M318曳光穿甲彈，M394空包彈，M336和M337榴霰彈，M12模擬彈，M71和M71A1榴彈，碎甲彈，M348A1尾翼穩定破甲彈，M431破甲彈，M304、M332A1、M333A1和M317曳光高速穿甲彈，M353教練彈，M313黃磷發煙彈以及比利時或以色列研製的新式90mm尾翼穩定超速脫殼穿甲彈等。
3.火控系統
該坦克火控系統簡單，車長和炮長各有1具M20潛望式觀察瞄準鏡，但炮長的瞄準鏡安裝位置較低。M20潛望鏡內裝有兩套光學系統，一套是廣角觀察鏡，放大倍率為1×；另一套可實施遠距離目標測距和瞄準，放大倍率是6×。炮塔內前部裝有由炮長操縱的1個M12體視彈道計算測距儀，通過調節各個按鈕，可以完成選擇炮彈、修正彈道、目標測距和跟蹤、火炮瞄準和射擊等項動作。
4.輔助武器
在主炮左側安裝有1挺7.62mmM1919A4E1式並列機槍，車首裝有相同型號的航向機槍。該坦克是美國安裝航向機槍的最後車型。在炮塔頂部裝有1挺12.7mmM2式高射機槍。
推進系統
1.動力裝置
動力艙與戰鬥艙用隔板分開，動力艙內的發動機緊挨隔板。通過十字驅動傳動裝置將動力傳遞到側傳動裝置，前者包括變速裝置、差速器、轉向機構和制動器。
2.行動裝置
該坦克兩側各有6個扭桿懸掛的雙輪緣掛膠負重輪和3個托帶輪，誘導輪在前，主動輪在後，在第六負重輪和主動輪間有一可調式履帶張緊輪。第一、二、五、六負重輪處裝有液壓減振器。採用鋼製掛膠履帶，每條新履帶有86塊履帶板。
防護系統
該坦克裝甲厚度最大為115mm，車內無三防裝置。
型號演變
由於該坦克裝備後不久即被M48坦克取代，因此其變型車較少，但許多裝備M47坦克的國家如奧地昨、法國、義大利等都對該車進行了多種改造工作。
M102工程車
該車專為工程兵研製，90mm火炮換成了短管105mm榴彈炮，車前安裝了推土鏟，車尾裝有起重桿。
M47M坦克
由美國BMY(Bowen-McLaughlin-York)公司為伊朗研製，樣車在美國製造，系70年代的改造產品。該坦克安裝了M60A1坦克的機動部件(如柴油機和變速箱等)和火控裝置，有許多部件可與M48A3和M60A1坦克通用；取消了航向機艙，可裝79發90mm炮彈；取消履帶張緊輪，安裝了M60系列坦克的減振器；燃料箱容積增大，戰鬥行程提高到600km。
T66噴火坦克
未列入裝備。
以色列犀牛坦克
該坦克安裝了與M60坦克相同的柴油機、105mm M68式火炮和帶米尼(Mini)雷射測距儀的火控系統。 此外，南韓還把M47坦克改造成裝甲搶救車，去掉90mm火炮，炮塔內裝了絞盤，車首安裝了A形框架。
性能數據
型號 M47(M47M)
乘員 5(4)人
戰鬥全重 46170(46184)kg
淨重 42130kg
單位功率 12.9(11.8)kW/t
單位壓力 91.7kPa (M47M無)
車全長
炮向前 8.508(8.553)m
炮向後 7.090m
車體長 6.307(6.267)m
車寬 3.510(3.390)m
車高
至指揮塔頂 3.016m
至炮塔頂 2.954m
車底距地高 0.469m
履帶中心距 2.794m
履頻寬 584mm
履帶著地長 3.911m
公路最大速度48(56.3)km/h
燃料儲備 875(1476)L
公路最大行程 130(600)km
涉水深 1.219m
爬坡度 60%
攀垂直牆高 0.914m
越壕寬 2.59m
發動機
生產公司 大陸(Continental)公司
型號 AV-1790-5A，7，或7B (AVDS-1790-2A)
類型 12V風冷汽油機 (柴油機)
功率/轉速 569kW/2800 、(551kW/2400)r/min
傳動裝置
生產公司 阿里遜(Allision)
型號 CD-850-4，4A，或4B(CD-850-6A)
類型 帶液力變矩器的行星傳動
前進檔/倒檔數 2/1
懸掛裝置類型 扭桿
主要武器口徑/型號/類型 90mm/M36/線膛
並列武器口徑/型號/數量 7.62mm/M1919A4E1/1挺
防空武器口徑/型號/數量 12.7mm/M2/1挺
航向機槍口徑/型號/數量 7.62mm/M1919A4E1/1挺
煙幕彈發射器 無
彈藥基數
90mm 71(79)發
7.62mm 4125發
12.7mm 440發
炮塔驅動方式 液壓，備以手動
炮塔鏇轉範圍 360°
車長超越控制 有
火炮最大俯仰範圍 -5°～＋19°
火炮最大俯仰速度 4°/s
炮塔最大迴轉速度 360°/10s
火炮穩定器 無
測距儀類型 體視式
駕駛潛望鏡型號 M13
駕駛員紅外夜視裝置 M19型，雙目，潛望式
車長/炮長觀察瞄準 鏡型號/類型 M20/潛望式
裝甲結構類型/厚度/水平傾角
車體前上 均質/101mm/30°
車體前下 均質/76～89mm/37°
車體側前部 均質/76mm/90°
車體側後部 均質/50.8mm/90°
車體頂部 均質/22mm/0°
車體底前部 均質/25.4mm/0°
車體底後部 均質/12.7mm/0°
炮塔防盾 均質/115mm
炮塔正面 均質/101mm/50°
炮塔側部 均質/63.5mm/70°
炮塔後部 均質/76.2mm/70°
炮塔頂部 均質/12.7mm/0°
電氣系統電壓 24V
蓄電池數量/電壓 4個/12個
