採用同步時分復用技術將30個語音信道和2個控制信道複合在一條2.048Mbit/s的高速信道上。

基本信息

E1簡介

歐洲的30路脈碼調製PCM簡稱E1,速率是2.048Mbit/s 。

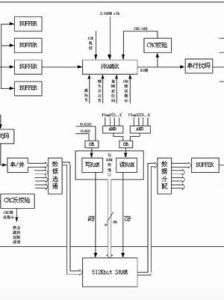

E1的套用 E1的套用

我國採用的是歐洲的E1標準。

E1的一個時分復用幀(其長度T=125us)共劃 分為32相等的時隙,時隙的編號為CH0~CH31。其中時隙CH0用作幀同步,時隙CH16用來傳送信令,剩下CH1~CH15和CH17~CH31 共30個時隙用作30個話路。每個時隙傳送8bit,因此共用256bit。每秒傳送8000個幀,因此PCM一次群E1的數據率就是 2.048Mbit/s。

1、一條E1是2.048M的鏈路,用PCM編碼。

2、一個E1的幀長為256個bit,分為32個時隙,一個時隙為8個bit。

3、每秒有8000個E1的幀通過接口,即8k*256bit=2048kbps=2Mbps。

4、每個時隙在E1幀中占8bit,8*8k=64k,即一條E1中含有32個64K。

E1幀結構

E1的套用 E1的套用

E1有成幀,成復幀與不成幀三種方式,在成幀的E1中第0時隙用於傳輸幀同步數據,其餘31個時隙可以用於傳輸有效數據;在成復幀的E1中,除了第0時隙外,第16時隙是用於傳輸信令的,只有第1到15,第17到第31共30個時隙可用於傳輸有效數據;而在不成幀的E1中,所有32個時隙都可用於傳輸有效數據。

E1信道的幀結構簡述

在E1信道中,8bit組成一個時隙(TS),由 32個時隙組成了一個幀(F),16個 幀組成一個復幀(MF)。在一個幀中,TS0主要用於傳送幀定位信號(FAS)、CRC-4(循環冗餘校驗)和對端告警指示,TS16主要傳送隨路信令 (CAS)、復幀定 位信號和復幀對端告警指示,TS1至TS15和TS17至TS31共30個時隙傳送話音或數據 等信息。我們稱TS1至TS15和TS17至TS31為“淨荷”,TS0和TS16為“開銷”。 如果採用帶外公共信道信令(CCS),TS16就失去了傳送信令的用途,該時隙也可用來傳送信息信號,這時幀結構的淨荷為TS1至TS31,開銷只有 TS0了。

由PCM編碼介紹E1

E1的幀結構 E1的幀結構

由PCM編碼中E1的時隙特徵可知,E1共分32 個時隙TS0-TS31。每個時隙為64K,其中TS0為被幀同步碼,Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系統運用了CRC校驗,則Si比特位置改傳CRC校驗碼。TS16為信令時隙, 當使用到信令(共路信令或隨路信令)時,該時隙用來傳輸信令, 用戶不可用來傳輸數據。

2M的PCM碼型

① PCM30 : PCM30用戶可用時隙為30個, TS1-TS15,

TS17-TS31。TS16傳送信令,無CRC校驗。

② PCM31: PCM30用戶可用時隙為31個, TS1-TS15,

TS16-TS31。TS16不傳送信令,無CRC校驗。

③ PCM30C: PCM30用戶可用時隙為30個, TS1-TS15,

TS17-TS31。TS16傳送信令,有CRC校驗。

④ PCM31C: PCM30用戶可用時隙為31個, TS1-TS15,

TS16-TS31。TS16不傳送信令,有CRC校驗。

E1的幀結構 E1的幀結構

CE1,就是把2M的傳輸分成了30個64K的時隙,一般寫成N*64,你可以利用其中的幾個時隙,也就是只利用n個64K,必須接在ce1/pri上。

CE1----最多可有31個信道承載數據 timeslots 1----31

timeslots 0 傳同步

接口

G.703非平衡的75 ohm,平衡的120 ohm2種接口

使用E1三種方法

1, 將整個2M用作一條鏈路,如DDN 2M。

2,將2M用作若干個64k及其組合,如128K,256K等,這就是CE1。

3,在用作語音交換機的數字中繼時,這也是E1最本來的用法,是把一條E1作為32個64K來用,但是時隙0和時隙16是用作signaling即信令的,所以一條E1可以傳30路話音。PRI就是其中的最常用的一種接入方式,標準叫PRA信令。

用2611等的廣域網接口卡,經V.35-G.703轉換器接E1線。這樣的成本應該比E1卡低的目前DDN的2M速率線路通常是經HDSL線路拉至用戶側。

E1可由傳輸設備出的光纖拉至用戶側的光端機提供E1服務。

使用注意事項

E1接口對接時,雙方的E1不能有信號丟失/幀失步/復幀失步/滑碼告警,但是雙方在E1接口參數上必須完全一致,因為個別特性參數的不一致,不會在指示燈或者告警台上有任何告警,但是會造成數據通道的不通/誤碼/滑碼/失步等情況。這些特性參數主要有:阻抗/ 幀結構/CRC4校驗,阻抗有75ohm和120ohm兩種,幀結構有PCM31/PCM30/不成幀三種;在新橋節點機中將PCM31和PCM30分別描 述為CCS和CAS,對接時要告訴網管人員選擇CCS,是否進行CRC校驗可以靈活選擇,關鍵要雙方一致,這樣才可保證物理層的正常。

E1知識問答

1. E1與CE1是由誰控制,電信還是互連的兩側的用戶設備?用戶側肯定要求支持他們,電信又是如何分別實現的?

首先由電信決定,電信可提供E1和CE1兩種線路,但一般用戶的E1線路都是 CE1,除非你特別要只用E1,然後才由你的設備所決定,CE1可以當E1用,但 E1卻不可以作CE1。

2. CE1 是32個時隙都可用是吧?

CE1的0和16時隙不用,0是傳送同步號,16傳送控制命令,實際能用的只有30個時隙1-15,17-31。

3. E1/CE1/PRI又是如何區分的和通常說的2M的關係。和DDN的2M又如何關聯啊?

E1和CE1 都是E1線路標準,PRI是ISDN主幹線,30B+D,DDN的2M是透明線路 你可以他上面跑任何協定。E1和CE1的區別,當然可不可分時隙了。

4. E1/CE1/PRI與信令、時隙的關係

E1,CE1,都是32時隙,30時隙,0、16分別傳送同步信號和控制信今,PRI採用 30B+D ,30B傳數據,D信道傳送信令, E1都是CAS結構,叫帶內信令,PRI信令與數據分開傳送,即帶外信令。

5. CE1可否接E1。

CE1 和E1 當然可以互聯。但CE1必需當E1用,即不可分時隙使用。

6. 為實現利用CE1實現一點對多點互連,此時中心肯定是2M了,各分支速率是 N*64K<2M,分支物理上怎么接呢?電信如何控制電路的上下和分開不同地點呢?

在你設備上劃分時隙,然到在電信的節點上也劃分一樣同樣的時隙順序,電信只需要按照你提供的時隙順序和分支地點,將每個對應的時隙用DDN線路傳到對應分支點就行了。

7.CE1連線埠能否直接連線E1電纜,與對端路由器的E1連線埠連通?

不行.
