立軸衝擊式破碎機

立軸衝擊式破碎機是引進美國巴馬克公司著名的“石打石”破碎機原理及技術，開發出的具有國內、國際、領先水平的高效碎石設備,廣泛適用於各種岩石、磨料等。

介紹

衝擊式破碎機又稱制砂機，是引進美國巴馬克公司著名的“石打石”破碎機原理及技術，結合國內制砂生

立軸衝擊式破碎機

產方面的實際情況，研製開發出具有國內、國際、領先水平的高效碎石設備。它廣泛適用於各種岩石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。對建築用砂、築路用砂石優為適宜。

構成

HX型立式衝擊式破碎機由進料、分料器、渦動破碎腔、葉輪體驗、主軸總成、底座傳動裝置及電機等七部分組成。

工作原理：

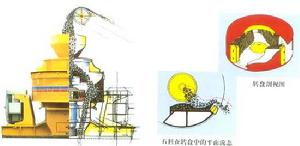

物料由進料斗進入破碎機，經分料器將物料分成兩部分，一部分由分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然後以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，首先同由分料器四周自收落下的一部分物料衝擊破碎，然後一起衝擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上衝擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。和循環篩分系統形成閉路，一般循環三次即可將物料破碎成20目以下。在整下破碎過程中，物料相互自行衝擊破碎，不與金屬元件直接接觸，而是與物料襯層發生衝擊、磨擦而粉碎，這就減少了角污染，延長機械磨損時間。渦動腔內部巧妙的氣流自循環，消除了粉塵污染。

工作特點：

（1）結構簡單、造價低兼。（2）高效節能、破碎效率高。（3）具有細碎、粗磨功能。（4）通過非破碎物料能力強，受物料水份影響小，含水量可達8%（5）可破碎中硬、特硬物料（如剛玉、燒結鋁釩土等）。（6）產品呈立方體，鐵污染小。（7）葉輪及渦動破碎腔內的物料自襯大幅度減少磨損件費用和維修工作量。（8）操作維修、安裝方便、（9）工作噪間低於75分貝（dB級）,(10)重量輕,安裝方式多樣,可移動式安裝等特點。

特點

1） 本機是九十年代開發的新型中、細碎石設備，也是目前世界上廣泛用於替代錐碎機、對輥機、球磨機的機型。
2） 結構新穎、獨特、運轉平穩。
3） 能量消耗小、產量高、破碎比大。
4） 設備體積小、操作簡便、安裝和維修方便。
5） 具有整形功能、產品呈立方狀、堆積密度大。
6） 生產過程中，石料能形成保護底層，機身無磨損，經久耐用。
7） 少量易磨損件用特硬耐磨材質製成，體積小、重量輕、便於更換配件。

HX系列衝擊式破碎機規格與性能參數表

規格	XS2200	XS2600	XS2900	XS3500
輪斗直徑(mm)	2200	2600	2900	3500
轉速(r/min)	1-2	1-2	0.8-1.5	0.8-1.2
處理能力(t/h)	15-30	20-50	50-100	120-200
電機功率(kw)	4	5.5	7.5	11
總重量(kg)	3300	4600	6100	7900
外形尺寸 (長×寬×高) (mm)	3150×1910×2280	3520×2390×2690	3820×2640×3200	4420×2930×3800

操作規程

1、開車前檢查渦動腔觀察門是否關緊，以防止物料從渦動腔觀察門衝出，發生危險。2、檢查葉輪旋轉方向，從入料口方向看。葉輪應逆時針方向轉動，否則應調整電動機接線。3、破碎機與輸送設備的啟動順序為：排料→破碎機→給料破碎機必須空載啟動，待破碎機運轉正常後方可給料。停機順序與開機順序相反。4、入料顆粒嚴格按規定要求，禁止大於規定物料進入破碎機，否則，會引起葉輪的不平衡及葉輪過分磨損，基至造成堵塞葉輪通道及中心入料管，使破碎機不能正常工作，發現過大塊入料應及時排除。5、排料設備停動時，應及時停止給料，否則，會造成壓死葉輪，燒毀電動機。6、給料力求連續均勻。7、破碎機運轉過程中，不得有劇烈振動和異常噪聲，否則，應停車檢查。8、機器的潤滑潤滑為乾油潤滑方式，採用美孚車用潤脂特級，加入量為軸承空腔的1/2-2/3，破碎機每工作一班時，添加適量潤滑脂。
