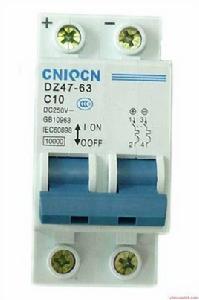

直流斷路器

直流斷路器

直流斷路器和有載調壓都是指的變壓器分接開關調壓方式,區別在於無勵磁調壓開關不具備帶負載轉換檔位的能力,因為這種分接開關在轉換檔位過程中,有短時斷開過程,斷開負荷電流會造成觸頭間拉弧燒壞分接開關或短路,故調檔時必須使變壓器停電。因此一般用於對電壓要求不是很嚴格而不需要經常調檔的變壓器。而有載分接開關則可帶負荷切換檔位,因為有載分接開關在調檔過程中,不存在短時斷開過程,經過一個過渡電阻過渡,從一個檔轉換至另一個檔位,從而也就不存在負荷電流斷開的拉弧過程。一般用於對電壓要求嚴格需經常調檔的變壓器。

產品分類

直流斷路器主要包括中性母線斷路器(NBS)、中性母線接地斷路器(NBGS)、金屬迴路轉換斷路器(MRTB)、大地迴路轉換斷路器(ERTB)。

發展難點

直流斷路器發展的難點表現在兩個方面: 首先,直流系統電流沒有自然過零點,無法套用交流斷路器中成熟的滅弧技術; 其次,直流系統中感性元件等儲存著巨大的能量,顯著增大了直流故障電流的開斷難度。

技術參數

額定電壓(Ue) 1600V

最大工作電壓 1800V

額定極限分斷能力 75KA(T=15ms)

固有工作時間 6ms

電壽命 400 200

輔助觸頭數量 5NC+5ND

外形尺寸 500、400、100、50

操作電壓 DC220、110、50V; AC220V

額定電流(In) 2500A/4000A

額定絕緣電壓 4000V

分斷過電壓 (1.5~2.0)Ue

電流整定範圍 (1.25~2.7)KA;(2~5)KA (2~8)KA;(4~10)KA/(2~5)KA;(4~10)KA (2~8)KA;(4~15)KA

機械壽命 20000

輔助觸頭容量 AC220V 10A; DC110V 1A

安裝尺寸 4-Φ11,320*160(mm)

重量 86kg 98kg

分類

直流斷路器拓撲原理複雜多樣,根據直流斷路器中關鍵開斷器件的不同,可以將直流斷路器分為三類: 機械式直流斷路器、全固態式直流斷路器、機械開關與固態開關相結合的混合式直流斷路器。

工作條件

1、安裝地點海拔高度不超過2000m;

2、周圍空氣溫度不高於+40℃不低於-5℃;且24小時平均值不超過+35℃(特殊訂貨除外)

3、安裝地點的空氣相對濕度.最高溫度+40℃時不超過50[%],在較低的溫度下可以允許有較高的相對濕度,例如2O℃時達90[%]。對由乾溫度變化偶爾產生的凝露應採取特殊的措施。

4、在空氣中無爆炸危險的介質且無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。

5、無雨雪侵襲的地方。

6、污染等級為3級。

7、安裝類別:斷路器主電路的安裝類別為Ⅲ,不接至主電路的輔助電路和控制電路安裝類別為Ⅱ

接線方式

1、板後接線。板後接線的優點在於維護直流斷路器等時,只需要斷開前級電源即可,而不需要重新接線。此類結構比較特殊,都配有專用的安裝版和螺釘,在安裝時須嚴格按照廠家要求進行安裝以避免影響斷路器的正常使用。

2、插入式接線。插入式接線的優點是當斷路器需要更換時,只要拔出舊的斷路器更換新的即可。在操作上要比板前和板後接線快,而且更加方便。使用此方法安裝時應確保插頭安全緊固,從而減少接觸電阻提高安全性、可靠性。

示意圖 示意圖

3、抽屜式接線。直流斷路器等產品的進出抽屜是靠搖桿進行順時針或逆時針轉動實現的,在主、二迴路上都要採用插入式結構。這樣可以做到一機兩用,不僅節約了使用成本,在操作和更新維護的便捷方面也有很大的優勢。

產品功能

直流斷路器具有超一流的限流性能,能準確保護繼電保護、自動裝置免受過載、短路等故障危害。直流斷路器具備的限流、滅弧能力優勢,經過大量綜合的科學試驗,可實現 3000Ah以下直流系統中主(分)屏、保護屏、繼電屏級間的全選擇性保護。

直流斷路器採用特殊的滅弧、限流系統,可迅速分斷直流配電系統的故障電流,使級差配合得到很大的提高。直流斷路器特別針對電力工程直流系統中測保屏與分電屏之間出現的越級跳閘等事故,該系列有著優異的性能,能避免出現上述故障。直流斷路器產品的級差配合特性為國內外同類產品之最佳。

混合式直流斷路器原理簡單直接,技術也相對成熟,其研製重點主要為:

1) 提高機械開關的操動速度與可靠性;

2) 縮減整體斷路器的元件數;

3) 縮小斷路器體積;

4) 降低成本,提高套用可行性。

產品適用場所

電力系統

在發電廠、變電站等容量大、電壓高的電力系統中,直流系統為繼電電保護、操作控制、信號音響以及事故照明等設備提供可靠的電源、小型直流斷路器作為直流系統中最重要的元器件之一,其穩定可靠的運行將直接保證整個電力系統的安全。

直流電源

信息產業的蓬勃發展迎來了通訊電源、EPS、UPS等直流電源行業的大發展、基站、數據中心象雨後春筍般得出現在神州大地上,為了保證直流電源的高精密度要求,作為直流電源中各級饋電迴路中最重要的操作和保護元器件的直流斷路器,以其可靠的選擇性分級配合對保護設備、限制事故範圍起著非常重要的作用。

軌道交通和電力機車

目前我國的城市軌道交通體系均採用直流系統供電。 而其直流電源大多有大功率矽整流裝置提供、矽整流裝置元器件因過載能力低,對直流電網保護元器件的要求更高。快速分析的直流專用斷路器的軌道交通中的重要元器件。

船舶

在船舶電力系統和電力推進系統中,直流斷路器是非常重要的元器件之一。它對變配電系統和用電設備的故障實施保護,採取多種防護,確保船舶供電系統和用電設備的安全。
