斷路器(英文名稱:circuit-breaker,circuit breaker)是指能夠關合、承載和開斷正常迴路條件下的電流,並能關合、在規定的時間內承載和開斷異常迴路條件(包括短路條件)下的電流的開關裝置。斷路器可用來分配電能,不頻繁地啟動異步電動機,對電源線路及電動機等實行保護,當它們發生嚴重的過載或者短路及欠壓等故障時能自動切斷電路,其功能相當於熔斷器式開關與過欠熱繼電器等的組合。而且在分斷故障電流後一般不需要變更零部件。已獲得了廣泛的套用。

基本信息

主要分類

按操作方式分:有電動操作、儲能操作和手動操作;
按結構分:有萬能式和塑殼式;
按使用類別分:有選擇型和非選擇型;
按滅弧介質分:有油浸式真空式和空氣式;
按動作速度分:有快速型和普通型;
按極數分:有單極、二極、三極和四極等;
按安裝方式分:有插入式、固定式和抽屜式等。

斷路器名目

微型斷路器

施耐德微型斷路器代號標註方法:
舉例:1-C65N-C20A/2P+VE+30mA+SD,各項含義為
1---------識別號
C65------序列代號
N--------分斷能力,N為6000A,H為10000A,L為15kA
C--------脫扣曲線,B為電子保護,C為配電保護,D為動力保護
20A------額定電流,有1、2、4、6、10、16、20、25、32、40、50、63A

斷路器

2P-------極數,有1、2、3、4極
VE-------剩餘電流附屬檔案,有VE、VEG、VM、VEA,VM為電磁式
30mA-----剩餘動作電流,有30、100、300mA
SD-------選配附屬檔案,有MX、OF、MN、MV、SD、Tm、ATm,其中SD為輔助接點。
(其它不同品牌的微型斷路器標註方法類似)
另施耐德微型斷路器還包括新產品C120、EA9、INT125系列產品

塑殼斷路器

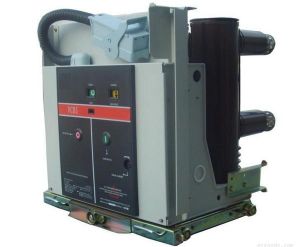

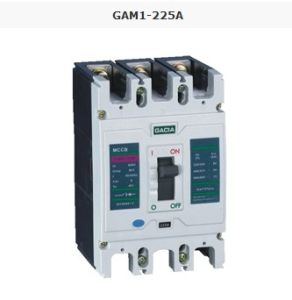

斷路器型號斷路器型號
施耐德塑殼斷路器常見的有NSX、NSE、EZD、NSC系列產品
舉例:NSX100NTMD1003P3D
NSX---------產品系列
100---------額定電流大小,有100、250、250、400、630A
N------------分斷能力,有F為36KAN為50KAH為70KAL為100KA
TMD--------脫扣執行器,有TMD-熱磁脫扣器MIC2.2MIC5.2A5.2E6.2A6.2E電子脫扣器
100---------實際電流100A下有16253240506380100A
160A下有80100125160A
250A下有125160200250A
400A下有400A
630A下有630A
3P3D------極數有3P2D3P3D4P3D4P4D

框架斷路器

施耐德框架斷路器有MTMTENW系列產品
框架斷路器(3張)
舉例:MTN106mic2.03P
MT---------系列號
N1----------分斷能力有N1N250KA、H165KA、H1b85KA、H2100KA、NWN142KA
06----------電流06-630A08-800A10-1000A12-1250A16-1600A20-2000A25-2500A32-3200A40-4000A50-5000A63-6300A
mic2.0------控制單元有:
基本型mic2.0基本保護
mic5.0選擇性保護
mic6.0選擇性保護+接地故障保護
電流表Amic2.0A基本保護
mic5.0A選擇性保護
mic6.0A選擇+接地故障保護
mic7.0A選擇+漏電保護
電能表Dmic5.0D選擇性保護
mic6.0D選擇+接地故障保護
功率表Pmic5.0P選擇性保護
mic6.0P選擇+接地故障保護
mic7.0P選擇+漏電保護
諧波表Hmic5.0H選擇性保護
mic6.0H選擇+接地故障保護
mic7.0H選擇+漏電保護
3P----------極數分3P4P2檔
另外還有固定式抽屜式斷路器[1]之分。
一個完整的框架斷路器包括斷路器本體、控制單元、上端接線、下端接線4大基本器件。抽屜式斷路器還需選配抽架

工作原理

斷路器一般由觸頭系統、滅弧系統、操作機構、脫扣器、外殼等構成。
當短路時,大電流(一般10至12倍)產生的磁場克服反力彈簧,脫扣器拉動操作機構動作,開關瞬時跳閘。當過載時,電流變大,發熱量加劇,雙金屬片變形到一定程度推動機構動作(電流越大,動作時間越短)。
現在有電子型的,使用互感器採集各相電流大小,與設定值比較,當電流異常時微處理器發出信號,使電子脫扣器帶動操作機構動作。
斷路器的作用是切斷和接通負荷電路,以及切斷故障電路,防止事故擴大,保證安全運行。而高壓斷路器要開斷1500V,電流為1500-2000A的電弧,這些電弧可拉長至2m仍然繼續燃燒不熄滅。故滅弧是高壓斷路器必須解決的問題。
吹弧熄弧的原理主要是冷卻電弧減弱熱游離,另一方面通過吹弧拉長電弧加強帶電粒子的複合和擴散,同時把弧隙中的帶電粒子吹散,迅速恢復介質的絕緣強度。
低壓斷路器也稱為自動空氣開關,可用來接通和分斷負載電路,也可用來控制不頻繁起動的電動機。它功能相當於閘刀開關、過電流繼電器、失壓繼電器、熱繼電器及漏電保護器等電器部分或全部的功能總和,是低壓配電網中一種重要的保護電器。
低壓斷路器具有多種保護功能(過載、短路、欠電壓保護等)、動作值可調、分斷能力高、操作方便、安全等優點,所以目前被廣泛套用。結構和工作原理低壓斷路器由操作機構、觸點、保護裝置(各種脫扣器)、滅弧系統等組成。
低壓斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合後,自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯,欠電壓脫扣器的線圈和電源並聯。當電路發生短路或嚴重過載時,過電流脫扣器的銜鐵吸合,使自由脫扣機構動作,主觸點斷開主電路。當電路過載時,熱脫扣器的熱元件發熱使雙金屬片上彎曲,推動自由脫扣機構動作。當電路欠電壓時,欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用,在正常工作時,其線圈是斷電的,在需要距離控制時,按下起動按鈕,使線圈通電,銜鐵帶動自由脫扣機構動作,使主觸點斷開。

工作附屬檔案

內部附屬檔案

輔助觸頭:與斷路器主電路分、合機構機械上連動的觸頭,主要用於斷路器分、合狀態的顯示,接在斷路器的控制電路中通過斷路器的分合,對其相關電器實施控制或聯鎖。例如向信號燈、繼電器等輸出信號。塑殼斷路器殼架等級額定電流100A為單斷點轉換觸頭,225A及以上為橋式觸頭結構,約定發熱電流為3A;殼架等級額定電流400A及以上可裝兩常開、兩常閉,約定發熱電流為6A。操作性能次數與斷路器的操作性能總次數相同。
報警觸頭:用於斷路器事故的報警觸頭,且此觸頭只有當斷路器脫扣分斷後才動作,主要用於斷路器的負載出現過載短路或欠電壓等故障時而自由脫扣,報警觸頭從原來的常開位置轉換成閉合位置,接通輔助線路中的指示燈或電鈴、蜂鳴器等,顯示或提醒斷路器的故障脫扣狀態。由於斷路器發生因負載故障而自由脫扣的機率不太多,因而報警觸頭的壽命是斷路器壽命的1/10。報警觸頭的工作電流一般不會超過1A。
分勵脫扣器:分勵脫扣器是一種用電壓源激勵的脫扣器,它的電壓與主電路電壓無關。分勵脫扣器是一種遠距離操縱分閘的附屬檔案。當電源電壓等於額定控制電源電壓的70%-110%之間的任一電壓時,就能可靠性的分斷斷路器。分勵脫扣器是短時工作制,線圈通電時間一般不能超過1S,否則線就會被燒毀。塑殼斷路器為防止線圈燒毀,在分勵脫扣線圈串聯一個微動開關,當分勵脫扣器通過銜鐵吸合,微動開關從常閉狀態轉換成常開,由於分勵脫扣器電源的控制線路被切斷,即使人為的按住按鈕,分勵線圈始終不會再通電這就避免了線圈燒損情況的產生。當斷路器再扣合閘後,微動開關重新處於常閉位置
欠電壓脫扣器:欠電壓脫扣器是在它的端電壓降至某一規定範圍時,使斷路器有延時或無延時斷開的一種脫扣器,當電源電壓下降(甚至緩慢下降)到額定工作電壓的70%至35%範圍內,欠電壓脫扣器應運作,欠電壓脫扣器在電源電壓等於脫扣器額定工作電壓的35%時,欠電壓脫扣器應能防止斷路器閉合;電源電壓等於或大於85%欠電壓脫扣器的額定工作電壓時,在熱態條件下,應能保證斷路器可靠閉合。因此,當受保護電路中電源電壓發生一定的電壓降時,能自動斷開斷路器切斷電源,使該斷路器以下的負載電器或電氣設備免受欠電壓的損壞。使用時,欠電壓脫扣器線圈接在斷路器電源側,欠電壓脫扣器通電後,斷路器才能合閘,否則斷路器合不上閘。

外部附屬檔案

電動操作機構:這是一種是用於遠距離自動分閘和合閘斷路器的一種附屬檔案,電動操作機構有電動機操作機構和電磁鐵操作機構兩種,電動機操作機構為塑殼式斷路器殼架等級額定電流400A及以上斷路器,電磁鐵操作機構適用於塑殼斷路器殼架等級額定電流225A及以下斷路器,無論是電磁鐵或電動機,它們的吸合和轉動方向都是相同,僅由電動操作機構內部的凸輪的位置來達到合、分,斷路器在用電動機構操作時,在額定控制電壓的85%-110%之間的任一電壓下,應能保證斷路器可靠閉合。
轉動操作手柄:適用於塑殼斷路器,在斷路器的蓋上裝轉動操作手柄的機構,手柄的轉軸裝在它的機構配合孔內,轉軸的另一頭穿過抽屜櫃的門孔,鏇轉手柄的把手裝在成套裝置的門上面所露出的轉軸頭,把手的圓形或方形座用螺釘固定的門上,這樣的安裝能使操作者在門外通過手柄的把手順時針或逆時針轉動,來確保斷路器的合閘或分閘。同時轉動手柄能保證斷路器處於合閘時,櫃門不能開啟;只有轉動手柄處於分閘或再扣,開關板的門才能打開。在緊急情況下,斷路器處於"合閘"而需要打開門板時,可按動轉動手柄座邊上的紅色釋放按鈕。
加長手柄:是一種外部加長手柄,直接裝於斷路器的手柄上,一般用於600A及以上的大容量斷路器上,進行手動分合閘操作。
手柄閉鎖裝置:是在手柄框上裝設卡件,手柄上打孔然後用掛鎖鎖起來。主要用於斷路器處於合閘。
工作狀態時,不容許其他人分閘而引起停電事故,或斷路器負載側電路需要維修或不允許通電時,以防被人誤將斷路器合閘,從而保護維修人員的安全或用電設備的可靠使用。

基本特性

斷路器的特性主要有:額定電壓Ue;額定電流In;過載保護(Ir或Irth)和短路保護(Im)的脫扣電流整定範圍;額定短路分斷電流(工業用斷路器Icu;家用斷路器Icn)等。
額定工作電壓(Ue):這是斷路器在正常(不間斷的)的情況下工作的電壓。
額定電流(In):這是配有專門的過電流脫扣繼電器的斷路器在製造廠家規定的環境溫度下所能無限承受的最大電流值,不會超過電流承受部件規定的溫度限值。
短路繼電器脫扣電流整定值(Im):短路脫扣繼電器(瞬時或短延時)用於高故障電流值出現時,使斷路器快速跳閘,其跳閘極限Im。
額定短路分斷能力(Icu或Icn):斷路器的額定短路分斷電流是斷路器能夠分斷而不被損害的最高(預期的)電流值。標準中提供的電流值為故障電流交流分量的均方根值,計算標準值時直流暫態分量(總在最壞的情況短路下出現)假定為零。工業用斷路器額定值(Icu)和家用斷路器額定值(Icn)通常以kA均方根值的形式給出。
短路分斷能力(Ics):斷路器的額定分斷能力分為額定極限短路分斷能力和額定運行短路分斷能力兩種。國標《低壓開關設備和控制設備低壓斷路器》(GB14048.2—94)對斷路器額定極限短路分斷能力和額定運行短路分斷能力作了如下的解釋:
1、斷路器的額定極限短路分斷能力(Icn):按規定的實驗程式所規定的條件,不包括斷路器繼續承載其額定電流能力的分斷能力;
2、斷路器的額定運行短路分斷能力(Icn):按規定的實驗程式所規定的條件,包括斷路器繼續承載其額定電流能力的分斷能力;
3、額定極限短路分斷能力(Icn)的試驗程式為O—t—CO。
其具體試驗是:把線路的電流調整到預期的短路電流值(例如380V,50kA),而試驗按鈕未合,被試斷路器處於合閘位置,按下試驗按鈕,斷路器通過50kA短路電流,斷路器立即開斷(open簡稱O),斷路器應完好,且能再合閘。t為間歇時間,一般為3min,此時線路仍處於熱備狀態,斷路器再進行一次接通(close簡稱C)和緊接著的開斷(O),(接通試驗是考核斷路器在峰值電流下的電動和熱穩定性)。此程式即為CO。斷路器能完全分斷,則其極限短路分斷能力合格。
4、斷路器的額定運行短路分斷能力(Icn)的試驗程式為O—t—CO—t—CO。它比Icn的試驗程式多了一次CO,經過試驗,斷路器能完全分斷、熄滅電弧,就認定它的額定運行短路分斷能力合格。
因此,可以看出,額定極限短路分斷能力Icn指的是低壓斷路器在分斷了斷路器出線端最大三相短路電流後還可再正常運行並再分斷這一短路電流一次,至於以後是否能正常接通及分斷,斷路器不予以保證;而額定運行短路分斷能力Ics指的是斷路器在其出線端最大三相短路電流發生時可多次正常分斷。
IEC947—2《低壓開關設備和控制設備低壓斷路器》標準規定:A類斷路器(指僅有過載長延時、短路瞬動的斷路器)的Ics可以是Ics的25%、50%、75%和100%。B類斷路器(有過載長延時、短路短延時、短路瞬動的三段保護的斷路器)的Ics可以是Ics的50%、75%和100%。因此可以看出,額定運行短路分斷能力是一種比額定極限短路分斷電流小的分斷電流值,Ics是Icu的一個百分數。
一般來說,具有過載長延時、短路短延時和短路瞬動三段保護功能的斷路器,能實現選擇性保護,大多數主幹線(包括變壓器的出線端)都採用它作主保護開關。不具備短路短延時功能的斷路器(僅有過載長延時和短路瞬動二段保護),不能作選擇性保護,它們只能使用於支路。IEC92《船舶電氣》指出:具有三段保護的斷路器,偏重於它的運行短路分斷能力值,而使用於分支線路的斷路器,應確保它有足夠的極限短路分斷能力值。
無論是哪種斷路器,雖然都具備Icu和Ics這兩個重要的技術指標。但是,作為支線上使用的斷路器,可以僅滿足額定極限短路分斷能力即可。現在出現的較普遍的偏頗是寧取大,不取正合適,認為取大保險。但取得過大,會造成不必要的浪費(同類型斷路器,其H型—高分斷型,比S型—普通型的價格要貴1.3倍~1.8倍)。因此支線上的斷路器沒有必要一味追求它的運行短路分斷能力指標。而對於幹線上使用的斷路器,不僅要滿足額定極限短路分斷能力的要求,同時也應該滿足額定運行短路分斷能力的要求,如果僅以額定極限短路分斷能力Icu來衡量其分斷能力合格與否,將會給用戶帶來不安全的隱患。
斷路器是一種基本的低壓電器,斷路器具有過載、短路和欠電壓保護功能,有保護線路和電源的能力。
主要技術指標是額定電壓、額定電流。斷路器根據不同的套用具有不同的功能,品種、規格很多,具體的技術指標也很多。
斷路器自由脫扣:斷路器在合閘過程中的任何時刻,若是保護動作接通跳閘迴路,斷路器完全能可靠地斷開,這就叫自由脫扣。帶有自由脫扣的斷路器,可以保證斷路器合閘短路故障時,能迅速斷開,可以避免擴大事故的範圍。

接線方式

斷路器的接線方式有板前、板後、插入式、抽屜式,用戶如無特殊要求,均按板前供貨,板前接線是常見的接線方式。
1、板後接線方式:板後接線最大特點是可以在更換或維修斷路器,不必重新接線,只須將前級電源斷開。由於該結構特殊,產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘,需要特別注意的是由於大容量斷路器接觸的可靠性將直接影響斷路器的正常使用,因此安裝時必須引起重視,嚴格按製造廠要求進行安裝。
2、插入式接線:在成套裝置的安裝板上,先安裝一個斷路器的安裝座,安裝座上6個插頭,斷路器的連線板上有6個插座。安裝座的面上有連線板或安裝座後有螺栓,安裝座預先接上電源線和負載線。使用時,將斷路器直接插進安裝座。如果斷路器壞了,只要拔出壞的,換上一隻好的即可。它的更換時間比板前,板後接線要短,且方便。由於插、拔需要一定的人力。因此目前中國的插入式產品,其殼架電流限制在最大為400A。從而節省了維修和更換時間。插入式斷路器在安裝時應檢查斷路器的插頭是否壓緊,並應將斷路器安全緊固,以減少接觸電阻,提高可靠性。
3、抽屜式接線:斷路器的進出抽屜是由搖桿順時針或逆時針轉動的,在主迴路和二次迴路中均採用了
插入式結構,省略了固定式所必須的隔離器,做到一機二用,提高了使用的經濟性,同時給操作與維護帶來了很大的方便,增加了安全性、可靠性。特別是抽屜座的主迴路觸刀座,可與NT型熔斷路器觸刀座通用,這樣在應急狀態下可直接插入熔斷器供電。

工作條件

周圍空氣溫度:周圍空氣溫度上限+40℃;○周圍空氣溫度下限-5℃;周圍空氣溫度24h的平均值不超過+35℃。
海拔:安裝地點的海拔不超過2000m。
大氣條件:大氣相對濕度在周圍空氣溫度為+40℃時不超過50%;在較底溫度下可以有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最低溫度+25℃,並考慮到因溫度變化發生在產品表面上的凝露。
污染等級:污染等級為3級。
控制迴路
1、應能監視控制迴路保護裝置及其跳、合閘迴路的完好性,以保證斷路器的正常工作;
2、應能指示斷路器正常合閘和分閘的位置狀態,並在自動合閘和自動跳閘時有明顯的指示信號;
3、合閘和跳閘完成後,應能使命令脈衝解除,即能切斷合閘或跳閘的電源;
4、在無機械防跳裝置時,應加裝電氣防跳裝置;
5、斷路器的事故跳閘信號迴路,應按“不對應原理”接線;
6、對有可能出現不正常工作狀態或故障的設備,應裝設預告信號;
7、彈簧操作機構、手動操作機構的電源可為直流或交流,電磁操作機構的電源要求用直流。

發展狀況

世界上最早的斷路器產生於1885年,它是一種刀開頭和過電流脫扣器的組合。1905年,具有自由脫扣裝置的空氣斷路器誕生。1930年以來,隨著科技的進步,電弧原理的發現和各種滅弧裝置的發明,逐漸形成了目前的機構。50年代末,由於電子元件的興起,又產生了電子脫扣器,到了今天,由於單片機的普及又有了智慧型型斷路器的問世。
常見的有低壓斷路器和真空斷:
低壓斷路器是用於交流電壓1200V,直流電壓1500V的電路中起通斷、控制或保護等作用的電器。低壓斷路器是電器工業的重要組成部分,在機械行業中是基礎配套件,在配電系統中低壓成套開關設備主要由各種低壓斷路器元件構成,低壓斷路器的功能及性能對低壓成套開關設備起著至關重要的作用。發電設備所發出電能的80%以上是通過低壓斷路器分配使用的。每增加1萬kW發電設備,約需2萬件左右的各類低壓斷路器與之配套。在工業自動化系統中,也需要由低壓斷路器構成的各種控制屏、控制台、控制器等產品。中國低壓斷路器行業自1949午後,是在一些修理、裝配簡單電器工廠的基礎上逐步發展成能獨立設計、生產的行業,到1979共有生產企業600多家,經過1985~1986年、1990~1991年兩個發展高峰,1995年低壓斷路器行業已有生產企業約1500家。
中國低壓斷路器製造企業主要集中在北京、天津、遼寧、上海、江蘇、浙江、廣東等地,在促進國民經濟發展的同時,也暴露出許多問題。主要有以下兩點:
1.企業規模偏小,且數量過多。目前中國低壓斷路器生產企業中,年銷售收入和總資產均在5億元以上的大型企業只有2~4家,絕大多數都是中小企業,導致企業缺乏規模經濟和競爭力;而且中國低壓斷路器生產企業由建國初期發展到現今的1500多家,企業數量過多,導致經濟資源過於分散,缺乏整體創新動力,導致生產效率、經濟效益和市場競爭力不高。
2.區域結構趨同,重複建設嚴重。中國低壓電器行業由於盲目上項目、鋪攤子,地區產業趨同化現象嚴重,低水平重複建設,造成產品生產過剩、能源、原材料利用率低、經濟效益低下以及地區保護、惡性競爭等後果。
真空斷路器技術的進步,真空斷路器技術的進步表現在大容量化、低過電壓化、智慧型化和小型化。而這一進步又是由於真空技術、滅弧室技術的發展及採用新工藝、新材料及新操動技術的結果。據發明者介紹,這種技術除了可以作為傳統電機技術的替代技術以外,還將為直流電機拓展更為廣闊的發展和套用空間。如開發大容量直流電機代替高壓直流輸電網供電的交流同步發電機和換流站設備,不僅可以節省大量換流站的建設費用,還可大幅度降低變電損耗。今後斷路器會向著專用型、多功能、低過電壓、智慧型化等方向發展。

故障處理

“拒合”故障的判斷和處理
發生“拒合”情況,基本上是在合閘操作和重合閘過程中。此種故障危害性較大,例如在事故情況下要求緊急投入備用電源時,如果備用電源斷路器拒絕合閘,則會擴大事故。判斷斷路器“拒合”的原因及處理方法一般可以分三步。
1)檢查前一次拒絕合閘是否因操作不當引起(如控制開關放手太快等),用控制開關再重新合一次。
2)若合閘仍不成功,檢查電氣迴路各部位情況,以確定電氣迴路是否有故障。檢查項目是:合閘控制電源是否正常;合閘控制迴路熔斷器和合閘迴路熔斷器是否良好;合閘接觸器的觸點是否正常;將控制開關扳至“合閘時”位置,看合閘鐵芯動作是否正常。
3)如果電氣迴路正常,斷路器仍不能合閘,則說明為機械方面故障,應停用斷路器,報告調度安排檢修處理。
經過以上初步檢查,可判定是電氣方面,還是機械方面的故障。常見的電氣迴路故障和機械方面的故障分別敘述如下。
1、電氣方面常見的故障
若合閘操作前紅、綠燈均不亮,說明無控制電源或控制迴路有斷線現象。可檢查控制電源和整個控制迴路上的元件是否正常,如:操作電壓是否正常,熔斷器是否熔斷,防跳繼電器是否正常,斷路器輔助接點接觸是否良好等。
當操作合閘後綠燈閃光,而紅燈不亮,儀表無指示,喇叭響,斷路器機械分、合閘位置指示器仍在分閘位置,則說明操作手柄位置和斷路器的位置不對應,斷路器未合上。其常見的原因有:合閘迴路熔斷器熔斷或接觸不良;合閘接觸器未動作;合閘線圈發生故障。
當操作斷路器合閘後,綠燈熄滅,紅燈瞬時明亮後又熄滅,綠燈又閃光且有喇叭響,說明斷路器合上後又自動跳閘。其原因可能是斷路器合在故障線路上造成保護動作跳閘或斷路器機械故障不能使斷路器保持在合閘狀態。
若操作合閘後綠燈閃光或熄滅,紅燈不亮,但表計有指示,機械分、合閘位置指示器在合閘位置,說明斷路器已經合上。可能的原因是斷路器輔助接點接觸不良,例如常閉接點未斷開,常開接點未合上,致使綠燈閃光和紅燈不亮;還可能是合閘迴路斷線或合閘紅燈燒壞。
操作手把返回過早。
操作電壓過低,電壓為額定電壓的80%以下。
2、機械方面常見的故障
1)傳動機構連桿鬆動脫落。
2)合閘鐵芯卡澀。
3)斷路器分閘後機構未復歸到預合位置。
4)跳閘機構脫扣。
5)合閘電磁鐵動作電壓過高,使掛鈎未能掛住。
6)分閘連桿未復歸。
7)機構卡死,連線部分軸銷脫落,使機構空合。
8)有時斷路器合閘時多次連續做分合動作,此時系開關的輔助常閉接點打開過早。
“拒分”故障的判斷與處理
斷路器的“拒分”對系統安全運行威脅很大,當設備發生故障時,斷路器拒動,將會使電氣設備燒壞或越級跳閘而引起電源斷路器跳閘,使變配電所母線電壓消失,造成大面積停電。對“拒分”故障的處理方法如下:
根據事故現象,判斷是否屬斷路器“拒分”事故。當出現表記全盤擺動,電壓表指示值顯著降低,迴路光字牌亮,信號掉牌顯示保護動作,則說明斷路器拒絕分閘。
確定斷路器故障後,應立即手動拉閘。當尚未判明故障斷路器之前而主變壓器電源總斷路器電流表指示值碰足,異常聲響強烈,應先拉開電源總斷路器,以防燒壞主變壓器。當上級後備保護動作造成停電時,若查明有分路保護動作,斷路器未跳閘,應拉開拒動的斷路器,恢復上級電源斷路器;若查明各分路開關均未動作(也可能是保護拒掉牌),則應檢查停電範圍內設備有無故障,若無故障應拉開所有分路斷路器,合上電源斷路器後,逐一試送各分路斷路器,當送到某一分路時電源斷路器又再跳閘,則可判明該斷路器為故障(“拒分”)斷路器。這時不應再送該斷路器,但要恢復其他迴路供電。
在檢查“拒分”斷路器除屬可迅速排除的一般電氣故障(如控制電源電壓過低,或控制迴路熔斷器接觸不良,熔絲熔斷等)外,對一時難以處理的電氣或機械性故障,均應聯繫調度,作為停用、轉檢修處理。對斷路器“拒分”故障的分析判斷方法如下:
1、檢查是否為跳閘電源的電壓過低所致。
2、檢查跳閘迴路是否完好,如果跳閘鐵芯動作良好而斷路器拒分,則說明是機械故障。
3、如果電源良好,若鐵芯動作無力、鐵芯卡澀或線圈故障造成拒分,可能是電氣和機械方面同時存在故障。
4、若操作電壓正常,操作後鐵芯不動,則很可能是電氣故障引起“拒分”。常見的電氣和機械方面的故障分別有:
電氣方面原因有:控制迴路熔斷器熔斷或跳閘迴路各元件如控制開關觸點、斷路器操動機構輔助觸點、防跳繼電器和繼電保護跳閘迴路等接觸不良;跳閘迴路斷線或跳閘線圈燒壞;繼電保護整定值不正確;直流電壓過低,低於額定電壓的80%以下。
機械方面原因有:跳閘鐵芯動作衝擊力不足,說明鐵芯可能卡澀或跳閘鐵芯脫落;觸頭髮生焊接或機械卡澀,傳動部分故障(如銷子脫落等)。
“誤分”故障的判斷和處理
如果斷路器自動跳閘而繼電保護未動作,且在跳閘時系統無短路或其他異常現象,則說明斷路器“誤分”。對“誤分”的判斷和處理一般分以下三步進行。
1、根據事故現象的特徵,即在斷路器跳閘前表計、信號指示正常,跳閘後,綠燈連續閃光,紅燈熄滅,該斷路器迴路的電流表及有功、無功表指示為零,則可判定屬“誤分”。
2、檢查是否屬於因人員誤碰、誤操作,或受機械外力振動而引起的“誤分”,此時應排除開關故障原因,立即送電。
3、若因為電氣或機械部分故障而不能立即送電,則應聯繫調度將“誤分”斷路器停用轉檢修處理。常見的電氣和機械方面的故障分別有:
電氣方面故障有:保護誤動作或整定值不當,或電流、電壓互感器迴路故障;二次迴路絕緣不良,直流系統發生兩點接地,使直流正、負電源接通,這相當於繼電保護動作,產生信號而引起跳閘。
機械方面故障有:跳閘脫扣機構維持不住;定位螺桿調整不當,使拐臂三點過高;拖架彈簧變形,彈力不足;滾輪損壞;拖架坡度大、不正或滾輪在拖架上接觸面少。
“誤合”故障的判斷和處理
若斷路器未經操作自動合閘,則屬“誤合”故障。一般應按如下方法判斷處理。經檢查確認為未經合閘操作。若手柄處於“分後”位置,而紅燈連續閃光,表明斷路器已合閘,但屬“誤合”。此時應拉開誤合的斷路器。
對“誤合”的斷路器,如果拉開後斷路器又再“誤合”,應取下合閘熔斷器,分別檢查電氣和機械方面的原因,聯繫調度將斷路器停用轉檢修處理。“誤合”的原因可能有:
1、直流迴路中正、負兩點接地,使合閘控制迴路接通。
2、自動重合閘繼電器內某元件故障接通控制迴路(如內部時間繼電器常開接點誤閉合),使斷路器合閘。
3、合閘接觸器線圈電阻過小,且起動電壓偏低,當直流系統瞬間發生脈衝時,會引起斷路器誤合閘。

保養方法

為了使主斷路器處於良好的工作狀態,必須加強維護管理。
1.保持空氣潮濕或不潔,管道不乾淨,都可能造成一下後果:
(1)潮濕氣體在電弧作用下分解成氫、氧等混合氣體,破壞主觸頭分斷後斷口間的絕緣,是電弧困難或電弧重燃,嚴重時會造成滅弧室炸裂。
(2)使支持瓷瓶和滅弧室內腔絕緣強度降低,造成沿面放電。
(3)管道中的漆皮、銹渣等異物可能堵塞氣口,使主斷路器動作失靈,發生卡位現象。
(4)異物若進入滅弧室,可能會造成主觸頭接觸不良,使非線性電阻因長期通電而燒損,嚴重時會造成非線性電阻瓷瓶炸裂。
因此,在主斷路器儲風缸的進氣管上裝有油水分離器,下部有放水閥,使用維護時應定期排水以保持氣路潔淨。
2.定期更換橡膠件
主斷路器是一種結構複雜的氣動電氣,各部件對密封性能要求較高,為保證良好的密封性能,應定期更換橡膠件。
3.定期檢查各主要部件
應定期檢查各主要部件保持良好的技術狀態。
(1)滅弧室
定期檢測主觸頭超程和動觸頭復原彈簧的狀態,動、靜觸頭由於分、合頻繁,會因相互摩擦而磨損,從而造成超程減小,接觸壓力減小。當超程減小到一定程度時,要更換動、靜觸頭。動觸頭復原彈簧變形超過一定限度時,必須及時更換。
(2)非線性電阻
保持非線性電阻瓷瓶內控清潔,密封良好,定期更換非線性電阻瓷瓶中的乾燥劑。檢測非線性電阻片的阻值,阻值變化超過一定限度時,必須及時更換。
(3)主閥
定期檢查活塞與閥體間的配合尺寸,尺寸不符合要求應及時更換。
(4)傳動風缸
適當調節傳動風缸的緩衝,保證隔離開關動作良好。定期檢查活塞與缸體之間的配合精度,通過修整或更換零部件,保證其良好的動作性能。
(5)通風塞門
必須定期更換塞門中的填料,檢測塞門的通風量,將其調整至允許範圍之內。
