直插式氮氧化物線上分析

概述

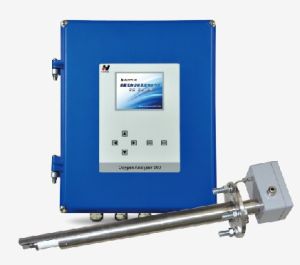

直插式氮氧化物線上分析儀

針對國內日益嚴重的大氣環境污染，國務院於2013年9月10 日發布了《大氣污染防治行動計畫》。該計畫開啟了中國治理大氣環境污染的新紀元。其中首要的措施就是“加強工業企業大氣污染綜合治理”。“全面整治燃煤小鍋爐。加快推進“煤改氣”“煤改電”工程建設，加快重點行業脫硫、脫硝、除塵改造集中供熱、工程建設。所有燃煤電廠、鋼鐵企業的燒結機和球團生產設備、石油煉製企業的催化裂化裝置、有色金屬冶煉企業都要安裝脫硫設施，每小時20 蒸噸及以上的燃煤鍋爐要實施脫硫。除循環流化床鍋爐以外的燃煤機組均應安裝脫硝設施，新型乾法水泥窯要實施低氮燃燒技術改造並安裝脫硝設施。燃煤鍋爐和工業窯爐現有除塵設施要實施升級改造。”以上各個環保措施，將極大地促進相關產業的發展。

發展歷史

氮氧化物對環境的危害性比較大,工業生產或者大氣環境中對氮氧化物的含量有著嚴格的控制指標。但不同氣體樣品中氮氧化物的分析方法由於其含量及基體的不同而不相同。作為大氣污染治理核心技術之一的氣體線上分析領域，通過兩年來的技術研發，已研製出多種套用於大氣污染防治領域的氣體線上分析系統，尤其在煙氣脫硝領域，研發出了直插式氮氧化物線上分析儀。

產品特色

氮氧化物探頭能夠直接插入高溫煙道中，對煙氣中的NOX/O2進行連續線上分析。探頭採用半導體陶瓷氣體感測器，內置NOX和O2雙感測器，可以直接工作在高溫煙氣中，反應速度小於2秒。探頭結構簡單，安裝方便，可直接插入煙道內。探頭只需要連線電源、信號線即可工作，安裝極為方便。

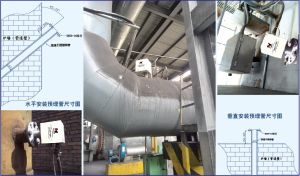

現場圖片

SCR出入口NOX濃度分布線上監測

HM-NOX分析儀還可以採用多點模式，將多達12個探頭同時組網監測，可以實現SCR裝置出入口煙道中的NOX線上濃度分布的監測。所有探頭到現場變送箱採用標準的匯流排傳輸模式，通過一對線即可進行所有探頭信號的傳輸，大大簡化了現場布線工作，非常適合進行多點的濃度分布檢測。

系統安裝示意圖

直插式氮氧化物線上分析儀單點模式和多點模式。

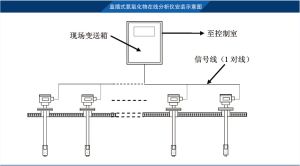

系統多點模式

系統技術參數

技術參數

測量組分:NOx、O2

量程範圍:NOx：0-1500ppm

解析度:O2：0-21%;NOx：1ppm;O2：0.01%

測量精度:NOx：±5%;O2：±2%

回響時間:≤2S預熱時間:≤5min

探頭工作溫度:0-500℃

探頭長度:800、1200、1500、1800、2000mm

防護等級:IP55

系統電源:AC220V50HZ±10%

模擬量輸出:2路4-20mA（隔離，最大負載500∩）

通訊接口:RS485（可選）

繼電器輸出:2路（乾接點220V1A）

工作環境

探頭環境溫度：-20—85℃

變送器環境溫度：-5—55℃

工作所需能源介質

電源：AC220V50HZ±10%600W

氣源：0.3-0.7MPa（淨化儀表壓空或氮氣）
