白水泥

白水泥

白水泥是白色矽酸鹽水泥的簡稱,以適當成分的生料燒至部分熔融,所得以矽酸鈣為主要成分,鐵質含量少的熟料加入適量的石膏,磨細製成的白色水硬性膠凝材料。磨製水泥時,允許加入不超過水泥重量5%的石灰石。白水泥多為裝飾性用,而且它的製造工藝比普通水泥要好很多。主要用來勾白瓷片的縫隙,一般不用於牆面,原因就是強度不高。在建材市場或裝飾材料商店有售。

基本信息

定義

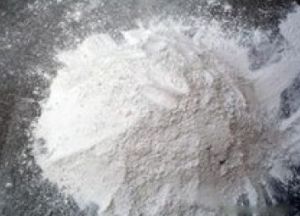

白水泥白水泥

分級與用途

定義

凡以適當成分的生料燒至部分熔融,所得以矽酸鈣為主要成分,鐵質含量少的熟料加入適量的石膏,磨細製成的白色水硬性膠凝材料,稱為白色矽酸鹽水泥(簡稱白水泥)。

磨製水泥時,允許加入不超過水泥重量5%的石灰石。

註:允許加入不損害水泥性能的助磨劑磨製水泥,加入量不超過水泥重量1%。摻入期他外加物,必須經過試驗,並呈報建築材料工業部批准。

分級

(1)標號:分325、425、525三個標號。

(2)白度:最低白度不低於87。

特性

白水泥,白色矽酸鹽水泥簡稱白水泥,是由白色矽酸鹽水泥熟料加入石膏,磨細製成的水硬性膠凝材料,典型特徵是具有很高的白度,色澤明亮。

用途

白水泥的典型特徵是擁有較高的白度,色澤明亮,一般用作各種建築裝飾材料,典型的有粉刷、雕塑、地面、水磨石製品等,白水泥還可用於製作白色和彩色混凝土構件,是生產規模最大的裝飾水泥品種。

技術要求

氧化鎂

熟料氧化鎂的含量不得超過4.5%。

三氧化硫

水泥中三氧化硫的含量不得超過3.5%。

細度

0.080毫米方孔篩篩余不得超過10%。

凝結時間

初凝不得早於45分鐘,終凝不得遲於12小時。

安定性

用沸煮法檢驗,必須合格。

強度

各標號相應的令期強度均不得低於表1數值:

表1

水泥標號

抗壓強度,公斤/厘米2

抗壓強度,公斤/厘米2

3天

28天

3天

28天

325

120

325

30

60

425

170

425

35

65

525

220

525

525

40

70

10.白度

白水泥最低白度值不低於87.

試驗方法

氧化鎂和三氧化硫

白水泥白水泥

按GB 176-76《水泥化學分析方法》進行。

細度

按GB 1345-77《水泥細度檢驗方法(篩析法)》進行。

凝結時間和安定性

按GB 1346-77《水泥標準稠度用水量、凝結時間、安定性檢驗方法》進行。

強度

按GB 177-77《水泥膠砂強度檢驗方法》進行。水灰比白水泥固定為0.44。

白度

按GB 2016-80《白色矽酸鹽水泥白度試驗方法》進行。

驗收規則

編號及取樣

白水泥白水泥

水泥出廠前按同標號、同白度編號和取樣。每一編號為一取樣單位。

編號按水泥年產量規定:

5萬噸以上,不超過200噸為一編號;

1~5萬噸,不超過100噸為一編號;

1萬噸以下,不超過50噸或不超過三天產量為一編號。

取樣應有代表性。可連續取,亦可從20個以上不同部位取等量樣品,總數至少10公斤。

試驗及留樣

每一編號取得的白水泥樣應充分混勻。分為兩等份:一份由水泥廠按本標準第三章規定的方法進行試驗;一份密封保管三個月,以備有疑問時提交國家指定的檢驗機關進行復驗或仲裁。

出廠水泥

出廠白水泥應保證出廠標號和白度。其餘品質不符合本標準第二章各項指標的不得出廠。

試驗報告

水泥廠應在水泥發出日起11天內,寄發水泥品質試驗報告。試驗報告中應包括除28天強度以外的本標準第二章所列的各項試驗結果。28天強度數值,應在水泥發出日起32天內補報。

試驗報告還應填報是否摻加石灰石及摻加量,並應附有該白水泥的品質指標。

包裝標誌

包裝

紙袋包裝每袋淨重50±1公斤。

註:包裝紙袋應符合JG59-63《水泥包裝用紙袋》標準。

標誌

紙袋上須清楚標明:工廠名稱、水泥名稱、標號、白度等級、包裝年、月、日和編號。

運輸保管

白水泥白水泥

水泥在運輸與保管時不得受潮和混入雜物,不同標號和白度的水泥應分別貯運,不得混雜。

與黑水泥

黑水泥與白水泥不能混用,如果樓板砼結構本身不好的話單獨以水泥來做防水,則防水效果較差。衛生間的防水可以採用水泥基聚合物防水塗料,即在水泥基聚合物防水塗料中加入適量的水泥攪拌均勻後,直接塗刷在樓板砼結構面上,形成一層防水保護塗膜來防止水滲漏。

相關詞條

相關搜尋

熱門詞條

聯絡我們
