環面蝸桿傳動

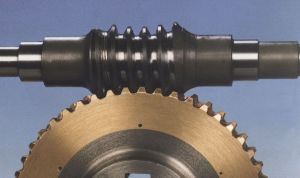

由一個環面蝸桿和一個與它配對的蝸輪組成的蝸桿傳動。兩軸的交錯角通常為90°。環面蝸桿是一個分度曲面為圓環面的蝸桿。這種傳動可分為直線環面蝸桿傳動和包絡環面蝸桿傳動兩種類型。由一個環面蝸桿和一個與它配對的蝸輪組成的蝸桿傳動(圖1)。兩軸的交錯角通常為90°。環面蝸桿是一個分度曲面為圓環面的蝸桿。這種傳動可分為直線環面蝸桿傳動和包絡環面蝸桿傳動兩種類型。

環面蝸桿傳動

環面蝸桿環面蝸桿
環面蝸桿傳動環面蝸桿傳動
環面蝸桿傳動環面蝸桿傳動
直線環面蝸桿傳動 又稱球面蝸桿傳動。這種傳動的蝸桿螺鏇面是以直線為母線作螺鏇運動而形成,故蝸桿軸向齒廓為直線(圖2)。直線環面蝸桿傳動的特點是:①蝸桿和蝸輪互相包圍,能實現多齒接觸和雙線接觸;②接觸線和相對滑動速度方向之間的夾角接近90°,易於形成潤滑油膜;③相嚙合齒面間綜合曲率半徑較大,因而承載能力大大高於普通圓柱蝸桿傳動;④製造工藝複雜,且蝸桿相對蝸輪的軸向和徑向安裝位置要求嚴格;⑤直線環面蝸桿難於用砂輪精確磨削,對加工蝸桿和蝸輪用的滾刀的精度要求很高,故蝸桿和蝸輪表面的粗糙度難以降低。直線環面蝸桿傳動套用較廣,常用於軋鋼機壓下裝置等重型機械設備中。

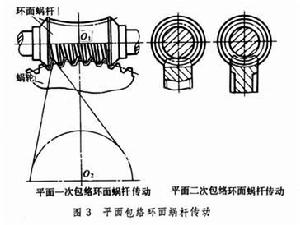

包絡環面蝸桿傳動 為了克服直線環面蝸桿難於精確磨削的缺點,可以用平面或簡單曲面代替直母線作為蝸桿螺鏇面的母面,按包絡法展成蝸桿螺鏇面。按包絡法形成的環面蝸桿稱為包絡環面蝸桿。包絡環面蝸桿傳動(圖3)中的蝸輪就是一個具有簡單齒面的齒輪,如平面齒輪(其齒廓為直線)、漸開線齒輪(其齒廓為漸開線)等。與之相應的環面蝸桿傳動分別稱為平面一次包絡環面蝸桿傳動和漸開線一次包絡環面蝸桿傳動。由於包絡環面蝸桿的齒面由平面或簡單曲麵包絡形成,故可以精確磨削,這不僅可以提高加工精度,而且可以採用硬齒面以提高承載能力。平面一次包絡環面蝸桿傳動的蝸輪不能包圍蝸桿,故承載能力相對低些。因此,可用包絡蝸桿的基本參數作為製造蝸輪滾刀的參數,並按共軛運動重新包絡出新的蝸輪。新蝸輪與原包絡蝸桿組成的蝸桿傳動稱為平面二次包絡環面蝸桿傳動。在這種蝸桿傳動中,蝸桿和蝸輪互動包圍。蝸桿可用砂輪磨削,工作時可實現雙線接觸,承載能力和效率均較高。
