玫瑰花圖是節理統計方式之一,方法簡便,形象醒目,比較清楚地反映出主要節理的方向,有助於分析區域構造。最常用的是節理走向玫瑰花圖。

簡介

玫瑰花盛開時的圖片非常漂亮

玫瑰花圖 玫瑰花圖

分析節理玫瑰花圖,應與區域地質構造結合起來。因此,常把節理玫瑰花圖,按測點位置標繪在地質圖上。這樣就清楚反映出不同構造部位的節理與構造(如褶皺和斷層)的關係。綜合分析不同構造部位節理玫瑰花圖的特徵,就能得出局部應力狀況,甚至可以大致確定主應力軸的性質和方向。

風玫瑰圖

釋義

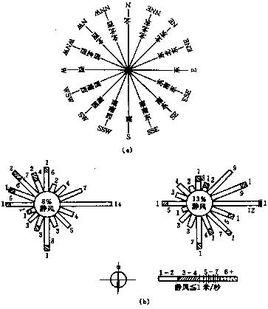

在風向玫瑰圖中,頻率最大的方位,表示該風向出現次數最多。最常見的風玫瑰圖是一個圓,圓上引出16條放射線,它們代表16個不同的方向,每條直線的長度與這個方向的風的頻度成正比。靜風的頻度放在中間。有些風玫瑰圖上還指示出了各風向的風速範圍。

圖例

季風的風玫瑰圖如圖所示。

玫瑰花圖 玫瑰花圖

【風玫瑰】圖,也叫風向頻率玫瑰圖。它是根據某一地區多年平均統計的各個方風向和風速的百分數值,並按一定比例繪製,一般多用八個或十六個羅盤方位表示,如圖一,由於該圖的形狀形似玫瑰花朵,故名“風玫瑰”。玫瑰圖上所表示風的吹向(即風的來向),是指從外面吹向地區中心的方向。

套用

風玫瑰圖是消防監督部門根據國家有關消防技術規範在開展建審工作時必不可少的工具,一般由當地氣象部門提供。它的作用主要表現在二個方面。

城市規劃

在城市規劃中,可以根據風玫瑰圖正確確定大型易燃、可燃氣體和液體貯罐、易燃、可燃材料堆場、大型可燃物品倉庫以及散發可燃氣體、液體蒸氣的甲類生產廠房或甲類物品庫房及生活區的位置。

由於這類貯罐、危險物品倉庫、堆場火災危害性較大,而且建造過程中的投資也比較大,一旦建好就將成為永久性的建築物或構築物,因此,在審核圖紙時,一定要根據風玫瑰選擇恰當的位置,避開城市市區和居民生活區及重要的工礦企業,防止遺留先天性的重大火險隱患。一般地講,易燃、可燃氣體、液體貯罐和易燃,可燃材料堆場等應建造在城市的邊緣地帶且處在常年主導風向的側風向,並與相鄰單位保持足夠的防火間距。顯而易見,這樣布置有兩個優點:一是外來的可燃物和火種進入場內或庫內的機率較小;二是一旦起火,由於缺少蔓延成災的客觀條件,對四鄰的威脅較小,可以避免出現“火燒連營”的現象。

廠區規劃

對於生產易燃、易爆物品、散發可燃氣體、液體蒸氣的工廠,在選址和審核廠區的整體規劃時,可以根據風玫瑰圖考慮風向對生產裝置、工藝流程以及相鄰企業的生產和本廠生活區的影響。

風玫瑰圖是一個地區,特別是平原地區風的一般情況但由於地形、地物的不同,它對風氣候起到直接的影響。由於地形、地面情況往往會引起局部氣流的變化,使風向、風速改變,因此在進行建築總平面設計時,要充分注意到地方小氣候的變化,在設計中善於利用地形、地勢,綜合考慮對建築的布置。風玫瑰圖在建審工作中的作用是不容忽視的,工業布局時注意風向對工程位置的影響,防止出現重大失誤。

地區局部風:城市風、海陸風、山谷風,亦會對城市規劃布局產生影響。

讀圖

【風玫瑰】圖也叫風向頻率玫瑰圖,玫瑰圖上所表示風的吹向【即風的來向】是指從外面吹向地區中心的方向。其中,綠線代表夏季,黃線代表的是冬季。

風玫瑰折線上的點離圓心的遠近,表示從此點向圓心方向颳風的頻率的大小。實線表示常年風,虛線表示夏季風。
