牛頭刨床
正文

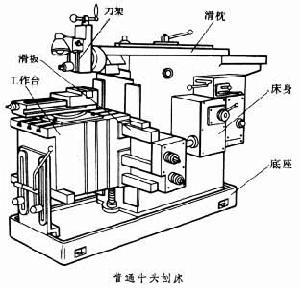

滑枕帶著刨刀，作直線往復運動的刨床，因滑枕前端的刀架形似牛頭而得名。牛頭刨床主要用於單件小批生產中刨削中小型工件上的平面、成形面和溝槽。中小型牛頭刨床的主運動（見工具機）大多採用曲柄搖桿機構（見曲柄滑塊機構）傳動，故滑枕的移動速度是不均勻的。大型牛頭刨床多採用液壓傳動，滑枕基本上是勻速運動。滑枕的返回行程速度大於工作行程速度。由於採用單刃刨刀加工，且在滑枕回程時不切削，牛頭刨床的生產率較低。工具機的主參數是最大刨削長度。牛頭刨床主要有普通牛頭刨床、仿形牛頭刨床和移動式牛頭刨床等。普通牛頭刨床（見圖）由滑枕帶著刨刀作水平直線往復運動，刀架可在垂直面內迴轉一個角度，並可手動進給，工作檯帶著工件作間歇的橫向或垂直進給運動，常用於加工平面、溝槽和燕尾面等。仿形牛頭刨床是在普通牛頭刨床上增加一仿形機構，用於加工成形表面，如透平葉片。移動式牛頭刨床的滑枕與滑座還能在床身（臥式）或立柱（立式）上移動，適用於刨削特大型工件的局部平面。
牛頭刨床配圖

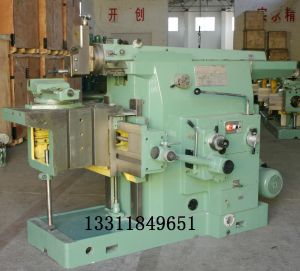

牛頭刨床上海五東工具機有限公司生產的滬東牌ＢＨ６０７０牛頭刨床是用於刨平面和成形面的工具機，對加工狹長零件的平面、T字槽、燕尾槽等生產率更高。
工具機的滑枕採用扭簧內固定導向結構，操作者能在滑枕運動過程中調節刀具到任意位置。
進給與工作檯快移機構採用全封閉的凸輪棘輪機構，能在加工過程中不停車來改變進給量，並設有片式過載保險機構。
變速採用凸輪曲線槽回輪機構，能按所選速度作任意方向迴轉。
主要技術參數
最大刨削長度 700 mm
滑枕底面至工作檯面最大距離 420 mm
工作檯最大移動距離 水平 630 mm
垂直 320 mm
工作檯快速移動 水平 0.75 m/min
垂直 0.34 m/min
刀架最大垂直行程 125 mm
滑枕每分鐘往複次數 11,20,38,52,72,
100 times/min
滑枕往復一次工作檯進給量
工作檯:棘輪轉動一格時 垂直 0.07 mm
水平 0.15 mm
工作檯:棘輪轉動十格時 垂直 0.68 mm
水平 1.5 mm
刀架(向下) 0-0.4 mm
抬刀(線速度) 20 m/min
電動機 4kW.960 r/min
虎鉗尺寸（長×寬×鉗口最大距離） 240×64×215 mm
工具機外形尺寸 （長×寬×高） 2480×1400×1780 mm
包裝箱尺寸（長×寬×高） 外銷 2620×1620×1720 mm
內銷 2620×1650×1720 mm
淨重 2700 kg
毛重 3300 kg

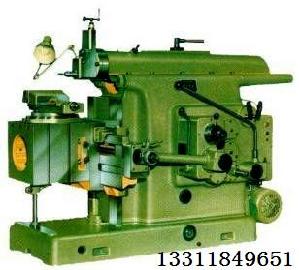

牛頭刨床B6050上海五東工具機有限公司生產的滬東牌B6050牛頭刨床，是用於刨平面和成形面的工具機，對加工狹長零件的平面、T字槽、燕尾槽等生產率更高。如裝上特殊虎鉗或分度頭，工具機還可加工軸類和長方體零件的端面和等分槽等。
主要技術參數
最大刨削長度 500 mm
滑枕底面至工作檯面最大距離 370 mm
工作檯最大移動距離 水平 500 mm
垂直 300 mm
工作檯最大迴轉角度 無虎鉗 ±90°
有虎鉗 ±55°
刀架最大垂直行程 110 mm
滑枕每分鐘往複次數 15,24,37,51,64,80,
102,126,158 times/min
滑枕往復一次工作檯進給量
棘輪轉動一格時 垂直 0.0845 mm
水平 0.133 mm
棘輪轉動十格時 垂直 0.845 mm
水平 1.33 mm
電動機 3kW1420 r/min
虎鉗尺寸（長×寬×鉗口最大距離） 240×64×215 mm
工具機外形尺寸 （長×寬×高） 1943×1160×1533 mm
包裝箱尺寸（長×寬×高） 外銷 2150×1340×1470 mm
內銷 2210×1450×1470 mm
淨重 1800 kg
毛重 2100 kg
