簡介

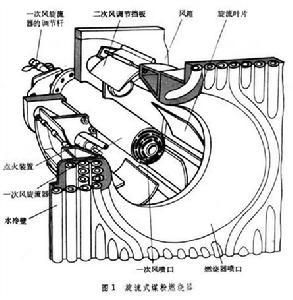

燃燒器① 鏇流式煤粉燃燒器:主要由一次風鏇流器、二次風調節擋板（鏇流葉片或蝸殼）和一、二次風噴口組成(圖1)。它可以布置在燃燒室前牆、兩側牆或前後牆。輸送煤粉的空氣稱為一次風，約占燃燒所需總風量的15～30％。煤粉空氣混合物通過燃燒器的一次風噴口噴入燃燒室。燃燒所需的另一部分空氣稱為二次風。二次風經過燃燒器的調節擋板（鏇流葉片或蝸殼）後形成鏇轉氣流，在燃燒器出口與一次風匯合成一股鏇轉射流。射流中心形成的負壓將高溫煙氣卷吸到火焰根部。這部分高溫煙氣是煤粉著火的主要熱源。一次風出口的擴流錐可以增大一次風的擴散角，以加強高溫煙氣的卷吸作用。
② 直流式煤粉燃燒器:一般由沿高度排列的若干組一、二次風噴口組成（圖2）,布置在燃燒室的每個角上。燃燒器的中心線與燃燒室中央的一個假想圓相切，因而能在燃燒室內形成一個水平鏇轉的上升氣流。每組直流式燃燒器的一、二次風噴口分散布置，以適應不同煤種穩定而完全燃燒的要求，有時也考慮減少氮氧化物的生成量。
油燃燒器
它由油噴嘴和調風器組成。油噴嘴安置在調風器軸心線上，將油霧化成細滴，以一定的擴散角(也稱霧化角)噴入燃燒室內，與調風器送入的空氣相混後著火燃燒。油噴嘴主要有壓力霧化和雙流體霧化兩種。壓力霧化油噴嘴由分流片、鏇流片和霧化片組成。油壓一般為2～3兆帕。油在鏇流片內產生高速鏇轉運動，經中心孔噴出，在離心力的作用下破碎成細滴，經霧化後的油滴平均直徑在 100微米以下。雙流體霧化油噴嘴利用蒸汽或壓縮空氣作為霧化介質，使油加速而破碎霧化。用蒸汽作為霧化介質的Y型油噴嘴（圖3），因蒸汽通道和油通道成 Y形斜交而得名，它具有負荷調節範圍大、蒸汽消耗少的優點。
油燃燒器的調風器除與煤粉燃燒器相似的鏇流式和直流式外，尚有一種部分鏇流式，即在直流式調風器內布置一個穩焰器，使少量空氣(10～20％)流經穩焰器後產生鏇轉運動，在調風器出口形成中心回流區，使油霧著火穩定，以達到低氧燃燒。
主要有天然氣燃燒器和高爐煤氣燃燒器兩類。大容量天然氣燃燒器大多採用多槍進氣平流式。天然氣槍放在調風器的空氣通道內。高爐煤氣燃燒器因高爐煤氣發熱量較低，著火困難，常在熾熱的通道內燃燒，而後噴入燃燒室。配圖
維護及保養
維護油型燃燒器
燃燒器2.壓力調節閥——檢查燃油壓力調節閥或減壓閥確定可調節螺栓上的鎖緊螺母表面是否潔淨並可拆卸。若發現螺釘和螺母表面過髒或已生鏽則應修理或更換調節閥。
3.油泵——檢查油泵定其密封裝置是否完好、內部壓力是否能保持穩定更換破損或有泄漏的密封元件。若使用的是熱油則需確定所有的油管是否保溫良好若油路中有較長油管需檢查安裝路線是否合適。更換損壞和保溫性不好的油管。
燃燒器——對於燃油型燃燒器清洗“y”型過濾器。良好的重油和渣油過濾效果是防止噴油嘴和閥門堵塞的關鍵。
1.檢查燃燒器上的壓力差看是否工作正常、油壓是否在合適的範圍內這樣可保證在調節燃燒器後能準確讀出燃油壓力。調整油嘴上霧化器伸出長度調節並檢測低油壓開關。
當使用重油時檢查燃油加熱和控制裝置並查看燃燒器管組上的油溫開關。向生產廠商諮詢所需要的油粘度以保證燃燒器正常工作，並定期檢查所用重油或渣油的粘度是否符合要求。清洗並潤滑油閥連線處也是必要的。如果連線處黏結或太粗糙則需修理或更換上合適的配件。最後，按照廠商的要求定期清洗油嘴。
2.天然氣是燃燒器主氣源——對於以天然氣為燃料的燃燒器，檢查主氣源調節閥以確保線路完好。不要調節燃氣公司的調節閥燃氣公司會協助清洗、維護和調整主氣源調節閥的。如果有感測線路檢查其是否損壞。過濾器——如果在控制調節閥前安裝了“y”型過濾器要注意清洗控制調節閥——檢查燃氣燃燒器上的控制調節閥，看調節螺栓是否易於調整。確定所有的出口和篩網沒有被堵塞。燃燒器——檢查燃氣管組，確認手動開關調節是否靈敏、閥門把柄是否安裝。查看氣壓表工作是否正常。調節燃氣燃燒器時精確的壓力顯示是很關鍵的。鏇轉低氣壓和高氣壓開關確認它們的工作情況。氣閥的連線處需進行清洗和潤滑，如果連線處黏結或太粗糙則需更換上合適的配件。如果燃燒器安裝有可拆卸的管路也應注意清洗。
3.其他燃料的燃燒器除了上述燃料外，燃燒器用的燃料還有很多種。燃燒器廠商能協助提供使用其他燃料時燃燒器的維護時間表和步驟，並確定最佳的維護計畫。
4.不要忽略氧氣供應量一旦供油系統和燃燒器的維護計畫已經確定就要檢查系統的氧供應量。大多數燃燒器的氧供應量是通過一颱風機或風機組合系統實現的。
保養燃油型燃燒器
壓縮空氣——不少燃燒器需要有壓縮空氣才能正常運轉。首先檢查壓縮機是否能提供燃燒器所需要的壓力。清洗管路上的所有過濾器，檢查管路是否有泄漏，若有應及時修復。
1.燃燒/霧化空氣鼓風機——檢查燃燒或霧化空氣鼓風機入口是否安裝防護裝置工作環境是否合要求。修復風機外殼的泄漏和損壞。
2.觀察葉片的運轉情況，看是否有太大的噪音和振動，若有可通過調節葉片來消除。檢查風機出氣口和燃燒器空氣入口間的連線管修復可能的泄漏。對於皮帶傳動的鼓風機，要定期給軸承上潤滑油並繃緊皮帶。確定鼓風機能產生額定的壓力，檢測電流強度。清洗並潤滑空氣閥門連線處，調節閥門看運轉是否平滑。
3.主風機——檢查主風機的入口是否安裝防護裝置、工作環境是否合要求，修復風機上的泄漏處。觀察葉片運轉時情況看是否有太大的噪音和振動如果有這些現象可通過調節葉片來消除。確定要求的風壓是否達到，清洗並潤滑連線外，調整空氣閥看運轉是否平滑。
4.誘導空氣(排風)——確定排氣風門控制是否正常工作，設定是否正確。對風門聯接處進行潤滑，看其運轉是否平滑。檢查風門葉片的磨損情況。點火裝置——清洗點火裝置油嘴確認點火電極火花隙是否正常。零部件——清潔火焰探測器確定它的觀察位置是否合適是否正確冷卻。
5.燃燒器和系統其他部分的協調燃燒器的維護程式包括燃燒器的調試，調試良好的燃燒器將能發揮更高的工作效率。攜帶型燃燒分析儀可提供燃燒器工作情況的準確信息。
典型的燃燒器調試方法包括燃料分析和一系列能使燃燒器在保持燃燒功率情況下達到最佳運轉性能的調節。基本的調試可在一天或更短的時間內完成並在各種檢測進行之前完成。
在完整的燃燒器維護程式完成後進行燃燒器調試在設備投入運行的初期尤為重要。
調試燃燒器要在正常條件下進行。燃料樣品應在燃料桶中提取這樣才能有效準確描述燃燒器工作情況。對燃燒器的調試是根據燃燒煙氣的取樣信息進行的。任何對空氣、燃油的調整都會影響煙氣排放物可研究煙氣成分並以此分析燃燒的效率。下列表格中列舉了燃燒產物及其產生原因。有規律的燃燒器維護程式對避免停工和延長燃燒系統壽命是很必要的。
將以上列舉的一些步驟與燃燒器廠商所提的建議相結合即可確定有效的維護程式，這樣不僅可降低因故障停工維修造成的損失。還可提高燃燒效率節約燃料開支。
