漏波天線

漏波天線

正文

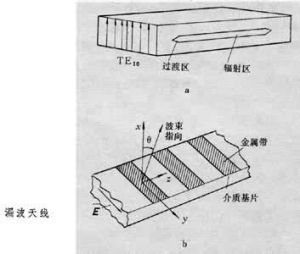

當電磁波沿行波結構傳播時，若沿此結構不斷地產生輻射，所輻射的波稱為漏波。這種產生漏波的結構稱為漏波天線。如將波導結構適當地開口，則在波導中傳輸的功率會漏逸到外部空間而形成漏波天線。在傳輸TE波型的矩形或圓形波導壁上開長縫，就是一種典型的漏波結構（圖中 a）。如果用厚度小於趨膚深度的一塊金屬膜片代替矩形波導中的一個側壁，便可製成薄壁漏波天線。

漏波天線

在橫截面為矩形的介質棒（例如矽波導）上，周期地鍍覆上矩形金屬帶，可以構成用於毫米波積體電路的漏波天線（圖中b）。若已知傳播常數γ，便可確定這種漏波天線的輻射方向圖。因此，漏波可用兩個參數來表示:沿界面傳播的波長λg和漏波衰減常數α。
大多數實用的漏波天線都是由經過某種變動的金屬或介質波導結構製成。這些天線的輻射波束指向都隨頻率而變化，這實質上是由傳播常數 γ的變化引起的。γ與下列因素有關：工作頻率、波導尺寸和介質的相對介電常數εr與相對導磁係數μr。頻率掃描時,掃描角受低頻端波型截止的限制，而在高頻端受激發更高次波型的限制。當頻率增加時，波束從邊射向端射方向偏轉，而波瓣寬度可維持不變。結構簡單的低成本頻率掃描毫米波漏波天線，可套用於飛彈末段制導所用的高解析度雷達。
