正弦規

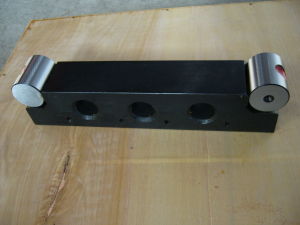

正弦規是利用三角法測量角度的一種精密量具。一般用來測量帶有錐度或角度的零件。因其測量結果,是通過直三角形的正弦關係來計算的,所以稱為正弦規。

正弦規

正弦規 正弦規
正弦規 正弦規

定義

組成

它主要由一準確鋼製長方體—主體和固定在其兩端的兩個相同直徑的鋼圓柱體組成。其兩個圓柱體的中心距要求很準確,兩圓柱的軸心線距離L一般為100毫米或 200毫米兩種。工作時,兩圓柱軸線與主體嚴格平衡,且與主體相切。

使用方法

圖為利用正弦規測量圓錐量規的情況。在直角三角形中,sinα=H/L,式中H為量塊組尺寸,按被測角度的公稱角度算得。根據測微儀在兩端的示值之差可求得被測角度的誤差。正弦規一般用於測量小於45°的角度,在測量小於30°的角度時,精確度可達3″~5″。

技術要求

1、正弦規工作面不得有嚴重影響外觀和使用性能的裂痕、劃痕、夾渣等缺陷。

2、正弦規主體工作面的硬度不得小於664HV,圓柱工作面的硬度不得小於712HV,擋板工作面的硬度不得小於478HV。

3、正弦規主體工作面的粗糙度Ra的最大允許值為0.08μm,圓柱工作面的表面粗糙度Ra的最大允許值為0.04μm,擋板工作面的表面粗糙度Ra的最大允許值為1.25μm。

4、正弦規各零件均應去磁,主體和圓柱必須進行穩定性處理。

5、正弦規應能裝置成0°~80°範圍內的任意角度,其結構剛性和各零件強度應能適應磨削工作條件,各零件應易於拆卸和修理。

6、正弦規的圓柱應採用螺釘可靠地固定在主體上,且不得引起圓柱和主體變形;緊固後的螺釘不得露出圓柱表面。主體上固定圓柱的螺孔不得露出工作面。

標誌和包裝

1正弦規上應標誌:

a)製造廠廠名或商標;

b)兩圓柱的公稱中心距[單位(mm)可以省略];

c)產品序號;

d)製造年號。

2正弦規在包裝盒上應標誌:

a) 製造廠廠名或商標;

b) 產品名稱;

c) 中心距及型式;

d) 精度等級。

3正弦規在包裝前須經防鏽處理,並妥善包裝。

4正弦規經檢定證明符合本標準的,應附有產品合格證。產品合格證上應有:

a)本標準的標準號;

b)中心距及型式;
