角度規

萬能角度尺、 游標角度尺和 結構萬能角度尺的讀數機構，如圖所示。

定義

角度規又被稱為 萬能角度尺、 游標角度尺和 萬能量角器，它是利用游標讀數原理來直接測量工件角或進行劃線的一種角度量具。

結構

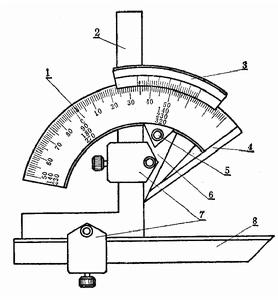

萬能角度尺的讀數機構，如圖所示。是由刻有基本角度刻線的尺座1，和固定在扇形板6上的游標3組成。扇形板可在尺座上迴轉移動（有制動器5），形成了和遊標卡尺相似的游標讀數機構。

套用

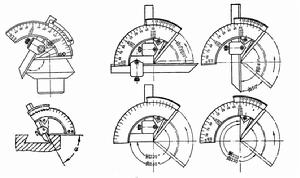

角尺和直尺全裝上時，可測量0º～50的外角度 ，僅裝上直尺時，可測量50º～140º的角度，僅裝上角尺時，可測量140º～230’的角度，把角尺和直尺全拆下時，可測量230º～320º的角度(即可測量40º～130º的內角度)。
萬能量角尺的尺座上，基本角度的刻線只有0～90º,如果測量的零件角度大於90º，則在讀數時，應加上一個基數（90º；180º；270º；）。當零件角度為：>90º～180º，被測角度=90º+量角尺讀數，>180º～270º，被測角度=180º+量角尺讀數，>270º～320º被測角度=270º+量角尺讀數。
