歐洲EF2000颱風戰鬥機是一款由數家歐洲的航天公司於1986年研發的一款雙發動機戰鬥機,2006年已經有多個國家定購。

(圖)一架雙座的颱風研發版(DA4).一架雙座的颱風研發版(DA4).

歐洲EF2000颱風戰鬥機(EF-2000)是一款雙發動機,多用途,前翼加上三角翼(鴨式布局)的攻擊戰鬥飛機。參與設計與生產歐洲戰鬥機有限公司是由數家歐洲的航太公司於1986年組成,而研發計畫則早在1979年就展開了。颱風戰鬥機已經投入量產,並且已經在義大利空軍和西班牙空軍形成戰鬥力。英國德國宣布2006年也會將颱風投入使用。奧地利訂購了15架颱風, 沙烏地阿拉伯在2006年八月18日簽訂契約,訂購了72架。

發展

早在1971年英國就沒明確對於新式戰鬥機的要求。1979年,西德對於新式戰鬥機的要求則導致了TFK-90概念機的開發。

到了1979年,British Aerospace公司和Messerschmitt-Bölkow-Blohm公司向他們各自的政府提交了ECF(歐洲聯合戰鬥機)的正式提案。在1979年10月,法國達梭(Dassault)加入了ECF小組,到此階段這是第一次“歐洲戰機”這名稱被用於稱呼此案的戰機,不同國繼續開發自己的原型機,法國稱為ACX、英國稱為P.110和P.106、西德稱為TFK-90。1981年因為各種理由歐洲戰機計畫遇到重大挫敗,因為法國達梭堅持領導所有的設計,而英國執意用Turbo-Union RB199引擎會優於法國SNECMA M88引擎。這導致英國方面的BAe, MBB和Aeritalia三家公司在1982年自行發展Agile戰術機(ACA)計畫,而ACA非常類似P.110原型機有彎曲的前翼和雙尾翼,主要差異只有側面進氣孔變成下方進氣孔,ACA當然也就採用RB199引擎,英國國防部同意負擔一半總成本其餘一半事後再付,MBB 和Aeritalia於是下定決心要生產兩架ACA原型機(兩家公司各負責一架),1983年五月BAE也宣布簽定一紙契約為了驗證ACA的研發成果:稱為‘英國航太實驗機計畫’。

1983年英法義德西開始“未來歐洲戰機”計畫(FEFA),擬定飛機具有短場起降和超視距空戰能力,1984年法國執意航母版和外銷導向的重要性,英德義三國選擇退出,自創新的歐洲戰機計畫。1985-08-02在督林市開會英德義決意加快計畫,同時證明法西兩國被排除於計畫外,九月份法西施壓希望重新加入計畫。之後法國官方宣布不再涉足歐洲戰機計畫,轉而追求他們自己的ACX專案發展Rafale陣風戰鬥機

(圖)颱風戰機T.1雙座在英國空軍颱風戰機T.1雙座在英國空軍

1985年BAE‘英國航太實驗機計畫’首飛接下來五年的設計中歐洲戰機計畫使用了諸多英國航太實驗機計畫的數據資料,最初計畫英國250架、德國250架、義大利165架、西班牙100架,生產產生的就業機會也依此購買比例來分配,BAe公司占33%、Daimler-Benz公司占33%、Aeritalia公司占21%、Construcciones Aeronáuticas SA公司占13%。1986年慕尼黑的檢討會議主軸是引擎的選用,最後決定MTU Aero Engines、ITP、Avio、Rolls-Royce plc四家公司的聯合集團得標,生產EJ200引擎供颱風戰機使用

1990年選擇雷達時遇到障礙,英義西三國支持Ferranti Defence Systems的ECR-90雷達,德國卻支持基於MSD2000的APG-65雷達(由Hughes、AEG、GEC-Marconi聯合研發)最後由英國防部長出面和英國政府簽字擔保ECR-90,和協調GEC與FDS公司的歧見,最後GEC宣布撤回APG-65。

1994年3月27第一架原型機出廠,Messerschmitt-Bölkow-Blohm首席試飛員Peter Weger駕機繞行巴伐利亞,所有分工工作結束,戰機各項參數和生產分工也都確立。最終生產契約在1997年簽定,校正後的機數為英國232架、德國180架、義大利121架、西班牙87架。工作機會分配BAe公司37%、DASA公司29%、Aeritalia公司19.5%、CASA公司14%。

成本上漲與延遲

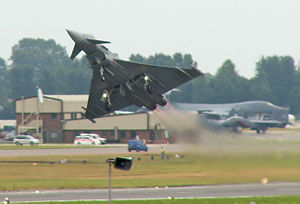

(圖)颱風戰鬥機颱風戰鬥機

颱風戰機專案成本比原定估價要增加,光英國方面成本就從70億英鎊增為190億英鎊,時程也拖慢54個月。導致最後一批88架的生產計畫可能有問題。1990年後德國政府已經不太高興這個專案,一直在尋找更便宜的方案讓歐洲戰機計畫可以儘快上線服役,德國原本想在1992年七月離開計畫,但不久後所有國家都說好要簽定一份必須完成計畫的義務契約,德國才發現他們已經無法離開了。

1995年發表了工作機會的分配表,比例是33/33/21/13(英德義西),依照訂購數分配,然而後來所有國家都減低了購量,英國由250改成232、德國由250改到140、義大利165到121、西班牙100到87。工作機會的分配表也隨之改成39/24/22/15(英德義西),然而德國卻不願放棄那么多工作機會,後來英德展開談判的折衷方案,德國在2012年再訂購40架以換取目前將工作機會調到30%,所以最後是37/30/20/13,所有國各放棄2%給德。

下一個里程碑是1996年的Farnborough航空展,英國正式宣布撥交建造預算,西班牙在十一月跟進,但德國當時因東西德統一的重建預算而傷腦筋所以遲遲未決定預算,後來經過英德間外交斡鏇總算1997年七月通過一筆1億馬克的臨時預算繼續專案,之後到了1997十月德國也宣布決定購買颱風。在這一階段颱風遭到諸多複雜因素干擾,有政治、外交、行政上的各種跨國問題和延遲,科技上有一些未成熟技術也拖慢進程。

2002年11月21日一架西班牙雙座原型機DA-6因為引擎問題墜毀,據說是和實驗時標準設定有關,2006年1月16日英國又有一架颱風T-1因為前機輪未放下而使用空氣煞車和反推進緊急著陸,機員無事。該架颱風後來修復後已經回役。

2004德國媒體報導少數德國的颱風戰機規格不符標準,在某一溫度下機槍不能退彈,德軍和歐洲戰機委員會都否認此一訊息,隨後歐洲戰機委員會宣布加快生產進程,BAE也決定加快飛行員訓練。2006年11月BAE公司展開了小升級計畫針對第一批生產的43架颱風。

生產計畫

(圖)RAF颱風F2RAF颱風F2

颱風戰機與其他現代戰機相比最獨特之處在於有四條不同公司生產線,其各自專精生產一部分零件供所有飛機;最後再負責組裝自己當地國的最終成品飛機。

Alenia公司 - 左機翼、外襟副翼、後部機身一段
BAE Systems公司 - 前機身、座艙罩、背骨、尾翼、內襟副翼、後部機身一段
EADS Germany公司 - 主機身
EADS CASA公司 - 右機翼、前緣縫翼
生產分成三批(如表)依照機動追加式生產法,每一批號又再加分檔號(block),例如英國皇家空軍的雙座版是batch 1 block 5(第一批T1第5檔生產)。
服役狀況

國家第一批第二批第三批總數
奧地利150015
德國486868180
義大利294646121
沙烏地阿拉伯0482442
西班牙20333487
英國558988232
總數157284260707
外銷狀況
(圖)颱風座艙全面電腦化,有多種LCD螢幕颱風座艙全面電腦化,有多種LCD螢幕

1999年時希臘政府通過購買60架颱風EF-2000戰機以汰換現有第二代戰機。然而購案受到預算限制、其他方案排擠、2004年夏季奧林匹克運動會的預算排擠。直到在2006年七月希臘政府宣布22億歐元的必備預算計畫,在接下來十年購買新世代戰機。但是這筆預算的考慮範圍包含有颱風戰機之外的美國F-22猛禽戰鬥機、法國陣風戰鬥機、美國F-35閃電II戰鬥機,所以還未決定。

2002年7月2日奧地利宣布購買颱風EF-2000戰機裝備新空軍,2003年七月一日定案預計買18架,預算還包含機員訓練、地面組員、模擬機、後勤料件、保養費。這一方案已經進入奧地利國會審查。2007年6月,奧地利最終決定裝備15架單座第一批次型(Tranche 1),其中的6架為購自德國空軍的舊貨。

經歷韓國和新加坡的失敗促銷後,2006年八月十八日沙烏地阿拉伯還是決定購買72架颱風,十一月和十二月卻傳來沙烏地阿拉伯威脅要購買法國陣風戰鬥機,此舉和英國重大貪污署開始調查BAE公司Al Yamamah80年代的防衛預算弊案有關。但是2006年十二月十四日重大貪污署宣布停止調查BAE,因為總檢察長認為大眾更關心“國家安全與國際安全”重於潛在可能的貪污案。

其他潛在購買用戶有印度丹麥挪威巴基斯坦土耳其,確定不買的有韓國和新加坡,傳聞中有意購買的有智利和巴西。

生產次型
歐洲戰機計畫有三種主要構型,七架原型實驗機(DA),五架標準生產機(IPA)作為系統開發,和最後交貨於各國的量產機。

空對空能力

(圖)颱風是便於組裝、高效能、匿蹤性、先進航電於一體的多功能戰機,與其他同級戰機相比颱風駕駛艙的人機接口高度智慧化,可以有效減低駕駛員工作量,DASH頭盔顯示器類似於幻象2000, F/A-18 但是更直覺化和有效,較少操作步驟就能達成功能,還加裝了語音辨識輸入可以用口語啟動指令,加快操作流程速度。颱風作戰效能可以和美國F-22猛禽戰鬥機、F-35 、法國 陣風戰鬥機並駕齊驅,其‘可靠耐用度’評估最為出色,英國防衛評估室的評估結果認為颱風戰力僅次於F-22猛禽戰鬥機 1998年杜拜航空展的颱風戰機原型機,機身上圓型徽章從左至右代表為西班牙、義大利、英國、德國等國的空軍2005三月美國空軍參謀總長John P. Jumper試乘颱風和F-22後在空軍新聞報表示“颱風雖然先進靈活,但還是很難和F-22作比較,這是兩種不同戰機就像納斯卡賽車和F-1賽車相比,各自在自己路上前進但是設計一開始就是根據不同性能要求的。”[25]2005七月蘇格蘭太陽報報導,演習證明當一架颱風被兩架F-15E攻擊時他有能力脫困並反擊擊落那兩架F-15E[26] 。雖然F-15E是作為對地攻擊機為主,但是還是可以相信在面對F-15C/D型時颱風有能力勝過,因為F-15E的參數相似性和F-15C/D差異不大。相對而言颱風的匿蹤能力是局部性的,不如F-22追求的完全匿蹤,它被歸類為可用雷達和紅外線偵測到。機上有被動式的紅外線應答器,可以作為需要導航和降落引導時之用,當然在打開狀態下也就可以被偵測到。世界上只有兩種戰機可以在不開後燃器下超音速巡航,一種是颱風一種是F-22,在機身不掛油槽只掛六枚空空飛彈時機身阻力最小,巡航速理論上可達1.5馬赫,掛滿武裝和油箱時也可達1.3馬赫(法國陣風在目前引擎下只能到超音速巡航邊緣,而在新加坡的評估報告中實測上並無法達到)以效能相同來論F-22應該會快一點,因為其武器收在機內比較沒有阻力問題。颱風採用先進飛機設計概念;極輕度機身(超過70%是複合材料)和先天不安定性設計,配合四重控制系統的人工安定性,這些設計可以使飛機在極高速和極低速下都能飛行。而電腦線傳飛控系統可以讓駕駛員完全不必擔心飛行控制,還能用軟體避免做出超過機體極限的動作,駕駛員可以專心於作戰。2002年定案的MBDA Meteor 流星遠程空對空飛彈將在未來裝備颱風[27][28],在流星完成前的戰力空隙將由AMRAAM和Raytheon飛彈先頂替,預計流星將於2012年八月服役。

颱風是便於組裝、高效能、匿蹤性、先進航電於一體的多功能戰機,與其他同級戰機相比颱風駕駛艙的人機接口高度智慧化,可以有效減低駕駛員工作量,DASH頭盔顯示器類似於幻象2000, F/A-18 但是更直覺化和有效,較少操作步驟就能達成功能,還加裝了語音辨識輸入可以用口語啟動指令,加快操作流程速度。

颱風作戰效能可以和美國F-22猛禽戰鬥機、F-35 、法國 陣風戰鬥機並駕齊驅,其‘可靠耐用度’評估最為出色,英國防衛評估室的評估結果認為颱風戰力僅次於F-22猛禽戰鬥機

1998年杜拜航空展的颱風戰機原型機,機身上圓型徽章從左至右代表為西班牙、義大利、英國、德國等國的空軍2005三月美國空軍參謀總長John P. Jumper試乘颱風和F-22後在空軍新聞報表示“颱風雖然先進靈活,但還是很難和F-22作比較,這是兩種不同戰機就像納斯卡賽車和F-1賽車相比,各自在自己路上前進但是設計一開始就是根據不同性能要求的。”

2005七月蘇格蘭太陽報報導,演習證明當一架颱風被兩架F-15E攻擊時他有能力脫困並反擊擊落那兩架F-15E。雖然F-15E是作為對地攻擊機為主,但是還是可以相信在面對F-15C/D型時颱風有能力勝過,因為F-15E的參數相似性和F-15C/D差異不大。

相對而言颱風的匿蹤能力是局部性的,不如F-22追求的完全匿蹤,它被歸類為可用雷達和紅外線偵測到。

(圖)1998年杜拜航空展的颱風戰機原型機1998年杜拜航空展的颱風戰機原型機

機上有被動式的紅外線應答器,可以作為需要導航和降落引導時之用,當然在打開狀態下也就可以被偵測到。

世界上只有兩種戰機可以在不開後燃器下超音速巡航,一種是颱風一種是F-22,在機身不掛油槽只掛六枚空空飛彈時機身阻力最小,巡航速理論上可達1.5馬赫,掛滿武裝和油箱時也可達1.3馬赫(法國陣風在目前引擎下只能到超音速巡航邊緣,而在新加坡的評估報告中實測上並無法達到)以效能相同來論F-22應該會快一點,因為其武器收在機內比較沒有阻力問題。

颱風採用先進飛機設計概念;極輕度機身(超過70%是複合材料)和先天不安定性設計,配合四重控制系統的人工安定性,這些設計可以使飛機在極高速和極低速下都能飛行。而電腦線傳飛控系統可以讓駕駛員完全不必擔心飛行控制,還能用軟體避免做出超過機體極限的動作,駕駛員可以專心於作戰。

2002年定案的MBDA Meteor 流星遠程空對空飛彈將在未來裝備颱風,在流星完成前的戰力空隙將由AMRAAM和Raytheon飛彈先頂替,預計流星將於2012年八月服役。

空對地能力

(圖)英國現役颱風對地掛載樣式英國現役颱風對地掛載樣式

颱風一開始就規劃為多用途戰機,所以有廣泛的空對地轟炸能力。然而英國空軍需要的是精準轟炸能力,例如由Litening III雷射指標器來引導Paveway II(鋪路2型)導向炸彈。原先的颱風計畫是一廣泛相容的轟炸平台,以適應所有合夥國家的武器,英國的需求一直到Block 5 生產型的颱風才被滿足。

新加坡在2005年駁回了購買颱風的申請案,新加坡國防部說:“目前計畫生產中的現成颱風,系統規劃都不合我們的需求”,Flight日報報導:其實新加坡方面擔心;颱風戰機的合夥國家無法根據新方調整批次2和批次3的生產時程,因為新加坡想在批次2中加入地面繪製功能,但是目前沒有預算。而第一批根據英國轟炸需求的Block5 戰機他們也不想暫時屈就,因為許多功能不合需求。Flight日報報導其實新方的評估小組原本偏愛颱風的許多新科技,且印象深刻,但是BAE公司混亂的跨國投標計畫斷送了颱風的機會。

歐洲戰機委員會希望以“彌補空軍的轟炸能力不足”作為賣點訴求,擴大外銷的潛在客戶,並使合夥生產國自己也購買更多。

最新版的空對地攻擊系統軟體“FCS Phase 5”正在測試,該軟體由EADS帶領的小組2006年預定撰寫完成,該軟體將經過所有使用國的嚴峻測試,以確定符合需求。完成這些測試後就可以進入開發契約中指定的最後全功能總測試(FOC),期望中將在未來2007年第一批第五檔(Tranche 1 Block 5)戰機上裝備。

緊接在2005年的操縱測試後,Phase 5 軟體測試將排在全功能總測中的航電系統科目(包含新的頭盔顯示)里執行,將在實戰演習中進行。最後,‘北約歐洲戰機和龍捲風戰機管理處’(NETMA)於2005年12月宣布所有測試完成。

性能諸元

一般資料

(圖)EJ200噴射引擎(前)EJ200噴射引擎(前)

乘員: 1至2名
長度: 15.96 m (52 ft 5 in)
翼展: 10.95 m (35 ft 11 in)
高度: 5.28 m (17 ft 4 in)
翼面積: 50 m² (540 ft²)
空重: 11 000 kg (24,250 lb)
載重: 15 550 kg (34,280 lb)
最大起飛重量: 23 500 kg (51,809 lb)
發動機: 2× Eurojet EJ200 渦輪扇葉發動機, 60 kN dry; 90 kN (13,500 lbf; 20,250 lbf) 每個
性能
最高速度: 馬赫2.0以上, 2390 km/h(高海拔)
馬赫 1.2, 1470 km/h (近海面)
(1,480 mph; 915 mph)
可超音速巡航馬赫 1.3+ (一般空戰高度)
航程: 1390 km (864 mi)
實用升限: 18 000 m (60,000 ft)
爬升率: 255 m/s (50,000 ft/min)
翼負荷: 311 kg/m² (63.7 lb/ft²)
推重比: 1.18
武器
機炮: 1x 27 mm Mauser BK-27 機炮
空對空飛彈:
AIM-9 Sidewinder響尾蛇

AIM-132先進短程飛彈
AIM-120 AMRAAM先進中程飛彈

IRIS-T
未來預計加裝 MBDA Meteor流星超視距飛彈
空對地飛彈:
魚叉反艦飛彈
AGM-88反幅射飛彈(反雷達)
ALARM飛彈
Storm Shadow (Scalp EG)風暴暗影飛彈
硫磺石反裝甲飛彈
金牛座巡航飛彈
企鵝反艦飛彈
未來預計加裝 AGM Armiger
炸彈:
鋪路2型
鋪路3型
加強型鋪路
JDAM聯合攻擊炸彈
雷射定位萊艙,如LITENING萊艙
