MR16簡介

 MR16(有時被當作接口,稱為MR-16或GU5.3)是一種由眾多製造商所制定的標準規格鹵素反射燈。現今MR16型式的LED燈也可見到。

用途

MR16燈經常用來代替緊湊型螢光燈或標準白熾燈泡的套用,包括住宅照明和零售照明。
MR16燈最初是被設計用於幻燈機
他們適合於各種的套用場合,需要從低到中等強度的指向性照明,例如追蹤照明、凹天花板燈、檯燈吊燈燈具景觀照明、零售展示照明和腳踏車頭燈。

命名由來

性能

MR16是一種命名編號,其中「MR」是代表多重反射罩(Multifaceted Reflector)。 16是代表前直徑的長度,為多少單位長的倍數,規定8個單位長為1英吋。以MR16為例,前直徑是16個單位長,則前直徑是2英吋,即2x2.54cm =5.08cm,口徑約長5公分。

質量MR16燈

玻璃燈杯,壽命長,靠得住,鹵素燈泡亮度高,價格便宜。

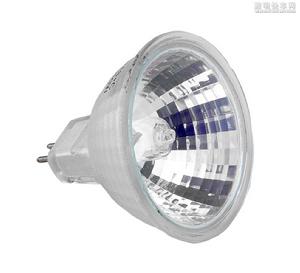

MR11/MR16

MR11/MR16

其致命缺點為:耗電大,燈發熱量極大。
有筒友(手電筒愛好者)因其價格便宜,亮度高,泛光好,將其改裝為手電筒,效果不錯。
目前此類燈杯的知名製造廠家為 GE通用 雷士,飛利浦,歐司朗。

性能和參數介紹

幾種MR16LED驅動性能參數簡要介紹如下:
ZXLD1320 降壓型 輸入電壓範圍:DC 4V-18V 最大輸出電流:1.5A
效率:> 85% 可以DC/PWM調光
支持軟啟動, 支持熱控制,過熱保護 可支持4個LED串聯
ZXLD1321升壓型
(boost) 輸入電壓範圍:DC 1V-12V 最大輸出電流:1A
效率:> 85% 可以DC/PWM調光
持軟啟動, 支持熱控制,過熱保護 可支持5個LED串聯
ZXLD1322升降壓同步
(buck-boost) 輸入電壓範圍:DC 2.5V-15V 最大輸出電流:700mA
效率:> 85% 可以DC/PWM調光
持軟啟動, 支持熱控制,過熱保護 可支持3個LED串聯
ZXLD1350降壓型 輸入電壓範圍:DC 7V-30V 最大輸出電流:350mA
通過EMC 認證 效率:可達到95%
工作溫度:-40℃---+105℃,溫度容限高出同類方案20%
支持輸出功率為8W,適用於1W,3W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
SOT23-5封裝,ZXLD1350將一個30V的NDMOS開關和一個電流控制精度為+/-4%的高壓側電流感測電路集成在一起,只需要使用4個外置電路元件.
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動!
ZXLD1360降壓型( buck)
輸入電壓範圍:DC7V-30V 最大輸出電流:1A
通過EMC 認證 效率:可達到95%
支持輸出功率為24W,適用於3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:採用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm
調光;可通過PWM或直流電壓進行亮度調節
工作頻率:1Mhz
1.具有開路保護功能2.低電流待機3.以及軟啟動!
ZXLD1362降壓型( buck)
輸入電壓範圍:DC 7V-60V 最大輸出電流:1A
通過EMC 認證 效率:可達到95%
支持輸出功率為48W,適用於3W,5W的LED燈飾,如MR16射燈,礦燈,太陽能路燈等室內外燈飾以及景觀照明燈飾
工作溫度:-40℃---+125℃,溫度容限高出同類方案25%
封裝:採用SOT23-5封裝,占板面積2.8*2.9mm,板外高度1mm
調光;可通過PWM或直流電壓進行亮度調節
