機械滑台是組合工具機,對頭銑床,以及其他專用工具機的主體床身。

機械滑台介紹

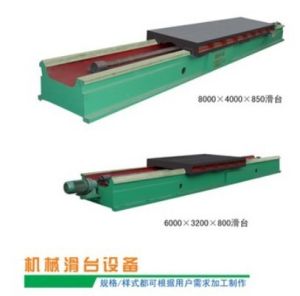

鈊牌矩形滑台 鈊牌矩形滑台

機械滑台由床身,滑板,絲槓,變速箱等組成。其結構簡單,便於維修。機械滑台工作原理是滑板在床身上做縱向運動,因其絲槓傳動,再加上變速箱的作用。可獲得快慢等多種運行速度。

本滑台採用(兩導軌之間)雙封閉結構,精度高;精密級採用塑膠導軌板,動態性能好.本滑台剛度高,熱變形小,進給穩定性高,從而保證了加工狀態下(負荷下)的實際精度.本滑台很容易實現無極變速及數控化.所以本滑台是實現高精度柔性化的理想部件.

機械滑台用以實現進給運動,可臥式也可立式使用,在機械滑台上安裝動力箱(裝上多軸箱)鑽削頭、鏜削頭、銑削頭、鏜孔車端面頭等各種部件,用以完成鑽、擴、鉸、鏜、鍃窩、刮端面、倒角、車端面、銑削及攻絲等工序,亦可在其上安裝工件組成輸送運動實現工作循環。

滑台又分A、B型,採用高牌號鑄鐵或鑲剛結構,具有普通級和精密級兩種精度。A型為雙矩型導軌,一般用於粗加工,B型為一山一矩合型導軌,用於精加工。該系列滑台外形美觀、設計合理、剛性好、性能可靠,是組合工具機和自動線較理想的基礎動力部件。當滑台用於深孔加工時,還應註明帶分級進給裝置.

機械滑台規格表

產品型號 HJT70 HJT85 HJT95 HJT105 HJT115 HJT130 HJT135
台面寬度(mm) 700 850 950 1050 1150 1300 1350
台面長度(mm) 900 1000 1000 1200 1300 1500 1500
行程(mm) 2000 3000 4000 5000 6000 7000 8000
滑座長度(mm) 3400 4500 5500 6800 8000 9100 10000
適配進給箱9檔 18、27、40.5、60、90、132、200、300、450
外 形 尺 寸 3900 5000 6000 7300 8500 9600 100500
1200 1400 1450 1550 1650 1800 1850
500 550 560 560 610 650 770
重量(T) 2.9 3.8 4.8 5.8 7 8 11

備註:特殊規格可定做

機械滑台的用途及性能

機械滑台機械滑台的用途及性能:在滑台上安裝工件後做往復運動,也可在滑台上安裝動力頭等相關附屬檔案後,通過滑台的運動,對工件進行各種切削,鑽削,鏜削運動.用多個不同規格的滑台組合可進行複雜零部件的加工或進行批量生產,本廠生產滑台可以快速運動和慢速運動,是機械加工行業中一種重要的工具機附屬檔案.

在近幾年的機械工業創新發展工具機行業.在原有的機械滑台基礎上,創新技術的發展已經研究出數控機械滑台,即在原來機械滑台的基礎上.把普通絲槓更換成滾珠絲槓,在鑄鐵的導軌面上鑲嵌直線導軌.把變速箱電機更換成伺服電機.使滑台可以快速進退.利用滾珠絲槓和線軌獲得較高的精度.

落地式端面銑床本工具機用於加工各種大型交直流發電機、電動機機座底面. 工具機為整體式結構端面落地銑床,其工作檯和銑頭滑座均為移動進給型導軌,任意進給量和快速移動級. 本工具機可利用銑床滑座的垂直運動完成工件上、下端面定位,工作檯水平移動加工.

以通用部件為基礎,配以少量專用部件,對一種或若干種工件按預先確定的工序進行加工的工具機。
