日炙反艦飛彈

日炙反艦飛彈

該飛彈(3M-80)的北約代號為SS-N-22“日炙”(Sunburn),又稱“白蛉”3M-80E,是由俄羅斯彩虹設計局在70年代後期開始研製的,採用了獨一無二的組合衝壓發動機技術,是世界上第一個使用整體式組合衝壓發電機的實用型超音速反艦飛彈。

基本信息

概述

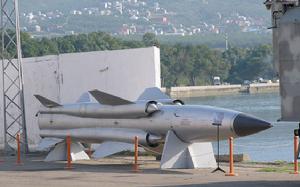

日炙反艦飛彈 日炙反艦飛彈
該飛彈(3M-80)的北約代號為SS-N-22“日炙”(Sunburn),又稱“白蛉”3M-80E,是由俄羅斯彩虹設計局在70年代後期開始研製的,採用了獨一無二的組合衝壓發動機技術,是世界上第一個使用整體式組合衝壓發電機的實用型超音速反艦飛彈。
“日炙”SS-N-22是前蘇聯彩虹設計局設計的一種近中程超音速反艦飛彈。整個飛彈武器系統,即飛彈、C3I系統、發射指揮系統等稱為“白蛉”。

裝備歷程

該飛彈是前蘇聯在70年代開始研製的,1980年開始在前蘇聯海軍中服役,至今約生產了700枚。據報導,印度已購買了該飛彈,裝備了“德里”級驅逐艦,每艘艦上裝有兩個雙聯裝發射架,艦上裝有“印德拉”火控雷達。另有報導說伊朗也購買了該飛彈。
“日炙”SS-N-22的設計思想是使敵方沒有足夠的反應時間來進行攔截,提高飛彈的突防能力,用於打擊美國裝有“宙斯盾”防禦系統和“標準”SM-2艦對空飛彈的水面戰艦。彩虹設計局針對“宙斯盾”系統的雷達探測距離、處理速度和“標準”SM-2飛彈的發射加速度、最大過載係數、最小攻擊距離等特性,設計這種高速低空飛行“日炙”SS-N-22飛彈系統。該飛彈在到達射程90公里處,僅需兩分鐘,因此能在“宙斯盾”系統完成探測、跟蹤、鎖定、判斷、發射、飛彈制導程式之前到達目標艦的防禦區,有較高的生存能力和突防能力。

功能介紹

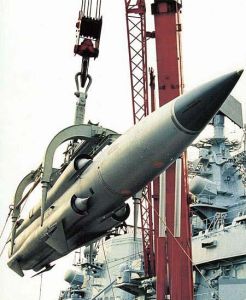

日炙反艦飛彈 日炙反艦飛彈
“日炙”SS-N-22飛彈的射程基本型為90公里,改進型3M82為120公里,改進型X-41空對艦飛彈射程為250公里;飛行速度2.3馬赫;飛行高度為20米(末段掠海高度為7米);單發命中機率為94%;貯存一年半不需維修;有防核爆炸影響的能力。該飛彈採用圓柱形彈體,尖錐形頭部,尾段稍有收縮的布局結構。液體整體式火箭衝壓發動機推動。在巡航段採用慣導系統導航,用無線電高度表控制巡航高度,末段用主/被動雷達導引頭制導,導引頭開機後先是被動狀態工作,這樣有很好的隱蔽性,如導引頭未收到目標信號再轉為主動狀態工作。在電子干擾下,導引頭將自動尋向干擾源。該飛彈使用半穿甲爆破戰鬥部,質量為320千克,內裝高能炸藥,引信能延時引爆。設計者說,1-2枚飛彈可使1艘驅逐艦失去戰鬥力,而1-5枚可擊沉1艘2萬噸級的商船。
“日炙”SS-N-22飛彈目前裝備4種水面艦艇。一種是956型“現代”級驅逐艦,用“音樂台”雷達作火控雷達。在艦的中前部上層建築兩側的主甲板上裝有四聯裝發射架,艦上只有裝在發射架上的8枚飛彈,無別的彈庫。另一種是“勇敢-II”號驅逐艦。它有4個單箱發射架,用西方稱為“掌葉”的雷達作火控雷達。第三種是“塔倫圖拉3”小護衛艇,這種艇現有16艘,每艘艇上裝兩個雙聯裝發射架,還有“撥針器”快艇,它裝有兩個四聯裝發射架。
“現代”級驅逐艦裝有8個“馬斯基特”飛彈發射裝置,布置在艦兩舷。作戰時目標數據送至飛彈指揮儀,指揮儀解等射擊諸元,通過射檢發控台分兩路控制飛彈發射,飛彈火技系統可對飛彈進行目標分配。指揮員在確定攻擊目標後,通過發往台裝走飛彈導引頭搜尋角及風速、風向,此時可隨時發射飛彈飛彈發射後的延遲數秒起飛。齊射間隔為5秒。
“馬斯基特”飛彈武器系統由飛彈、艦載火控系統、技術支援系統組成。該飛彈的彈體全部由鈦合全構成。以適應高速飛行(大於2.3馬赫)時所產生的氣動加熱,並留有一定的熱強度貯備。

動力設定

該飛彈動力裝置採用俄羅斯(原蘇聯)獨有的內含可脫落助推器的液體衝壓組合發動機。它將常現液體衝壓發動機與固體火箭發動機巧妙結合,技術簡單可靠。四個半圓形進氣道位於飛彈中部,助推器置於發動機燃燒室中。發射後,助推器將飛彈加速至衝壓發動機的工作速度,爾後,燃燒完的助推器脫落,此時整體式液體衝壓發動機中可摺疊火焰穩定器展開,進氣道擋板破碎,開始進氣,點火器點火,發動機開始工作。

制導方式

制導方式為發射後不管,採用自控(自動駕駛儀)、無線電高度表及主被動複合雷達未制導。在自控段採用自動駕駛儀,既能滿足控制精度要求又可降低成本。無線電高度表的測量誤差很小,低空飛行高度波動僅為0.5-1米。未制導雷達採用主動(波長2厘米)、被動(波長3厘米)複合制導體制。被動雷達在飛行中不斷接收目標輻射信號,用以修正飛行彈道。當主動雷達捕捉到目標後,飛彈轉入主動雷達制導,波導引頭可抗多種干擾及6級海雜波。雷達作用距離較遠,天線搜尋範圍寬。

發射裝置

該飛彈的發射方式為固定箱式發射,發射扇面為±60度。發射箱固定安裝在艦艇上,內有空氣調節系統,允許多次發射,經維修後可繼續使用。飛彈裝填的過程是利用一個前置式延伸支架與發射架對接,然後將飛彈吊至支架,再滑入發射箱,完成裝填。該飛彈有較好的可靠性及可使用性,上艦完好率高,使用維護簡單且保存期較長,處於作戰狀態的飛彈可在艦上存放一年以上,而且到期後還可再延壽以保證使用。其鈦合金彈體能滿足“三防”要求(防水、防潮濕、防鹽零),可在惡劣的環境條件下使用。

檢測

除飛彈採用自動化測試設備以外,技術陣地還配置有檢測、運輸、裝填、加注等車輛,以完成飛彈測試、裝填、加注、運輸等任務。整個測試由計算機控制,通過檢查站、機件站、目標模擬器對多個參數進行自動檢查。檢查時間15分鐘,檢查結果如各種參數、偏離允許值百分數和超差值等則通過印表機輸出。
