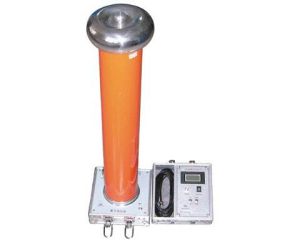

數字高壓表

數字高壓表

交直流數字高壓表,用於電力系統及電氣、電子設備製造部門測量工頻交流高電壓和直流高電壓。

主要用途

英文名稱:SGB-C AC&DC Digital HV Meter 數字高壓表通過儀表線與高壓測量端相連,可實現遠距離清晰讀數,使用安全、方便。該系列交直流數字高壓表輸入阻抗高,線性度好,採用特殊的禁止技術,減少高壓對示值的影響,從而實現高穩定度,高線性度。數字高壓表是阻容等電位禁止分壓式高壓測量裝置。主要用於脈衝高壓,雷電高壓,工頻高壓的測量。是代替高壓靜電電壓表的首選。具有操作簡便,顯示直觀,精度高、體積小、重量輕等特點,適應於發電廠、變電站、高壓電器設備製造廠和高電壓試驗室等部門作為高電壓測量之理想裝備。

別稱

數字高壓表、高壓測試儀、高壓測量儀、高壓表、高壓數字表、分壓器、阻容分壓器、靜電電壓表、高壓分壓器、交直流分壓器、交直流高壓表、交直流高壓分壓器、交流分壓器、直流分壓器、交直流兩用高壓測試裝置、阻容式交直流分壓器、交直流阻容分壓器、交直流數字分壓器、千伏電壓表、千伏表、FRC型交直二用分壓器
測量、監視交直流高壓準確性。
>可代替高壓靜電電壓表
>使用方便、顯示直觀、測量精度高

技術參數

交流測量方式:真有效值測量
精 度:AC:1.0% DC: 0.5%
絕 緣 介 質:乾式介質材料
環 境 條 件:
溫 度: -25℃~40℃
濕 度:<85%
分壓比:1000:1
電壓等級AC/DC50kVAC/DC100kVAC/DC200kVAC/DC300kV
分壓比1000:11000:11000:11000:1
阻抗200MΩ400MΩ800MΩ1200MΩ
準確度
直流值
1.0級1.0級1.0級1.0級
交流值1.5級1.5級1.5級1.5級

使用方法

1.將高壓表接地端安全接地。
2. 將高壓線接在均壓球上方,用接線螺旋栓將高壓線擰緊。
3. 將儀表底座上的輸入端插入數字高壓表測量端,測量直流時將鈕子開關切換到“DC” 檔,測量交流時將鈕子開關切換到“AC”檔。
4. 所測電壓為小於20kV時選擇“LOW”檔,當超過20kV時請選擇“HIGH”檔,從而獲取更高精度的測試值。
5. 打開“Power”開關,選擇合適檔位,此時數字高壓表上將顯示“000.0”或“00.00”,此時即可開始測量。
6. 待測試完畢後,切斷高壓,等交直流數字高壓表上讀數為“000.0” 或“00.00”時方才進入現場(交流試驗時,儀表會緩慢回零,但高壓電源已經沒有電了,故在這種情況下請注意交流和直流試驗的區別)。
7.在測量直流時,若有濾波電容,應先對濾波電容充分放電,使數字高壓表指示的讀數為“000.0”時,才可以做相關操作。
8. 在使用和保養中,均應注意數字高壓表表面的清潔,防止污穢,此儀器應置於乾燥處,妥善保管。

儀器使用注意事項

1.本設備使用時周圍不得有任何雜物,以免影響測量精度。
2.嚴格注意保持操作距離,確保操作安全。
3.檢查各部位聯接可靠,特別是地線的牢固聯接。
4.測量完畢後直至儀表測量顯示為零方可進入現場。
5.嚴禁超壓使用,並注意表面的清潔,不使用時應放在陰涼乾燥處。
