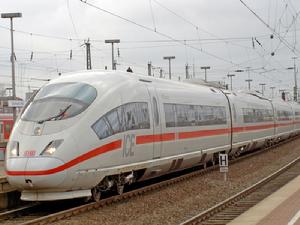

(圖)接觸網供電接觸網供電

接觸網供電或架空接觸網,台灣稱高架電纜或架空電纜,是電氣化鐵路常用的兩種供電網路方式之一。另外一種供電方式是第三軌供電。在鐵路和城市軌道交通系統中,架空接觸網只有導線的一個電極,電力機車通過集電裝置取電,再通過金屬輪軌回流到電網中。在無軌電車等使用膠輪的系統中,架空接觸網有兩根互不接觸的兩根導線,通過兩個集電桿取電。

懸掛類型

(圖)簡單懸掛簡單懸掛
架空接觸網的懸掛類型大致為三種:簡單懸掛,鏈形懸掛,剛性懸掛。其中簡單懸掛和鏈形懸掛都是柔性懸掛。
相應的接觸網也根據懸掛類型分別稱為柔性接觸網和剛性接觸網。
簡單懸掛只有導線,沒有承力線,優點是結構簡單,支柱高度低,支撐點承受的負荷較輕,一般運用於隧道等低淨空的場合。在城市輕軌和無軌電車中,也廣泛使用簡單懸掛。其缺點是跨度小,懸掛點有硬點,且在運行中導線會上下振盪,不適用於高速鐵路
鏈形懸掛將導線和承力線之間用懸索連線起來,解決了簡單懸掛中跨度小和硬點的問題,因此大量使用在長距離、高速度、大跨度的電氣化鐵路中。在城市捷運中,如果使用鏈形懸掛,運行速度有望達到120km/h以上。
(圖)鏈形懸掛鏈形懸掛

剛性懸掛是以硬質的金屬條(通常是銅條)代替軟質的導線的新型懸掛方式。隨著材料科學結構力學的發展,剛性懸掛利用了第三軌供電的接觸面積大的優點,而克服了鋼軌過重無法懸掛的缺點。城市軌道交通從地下線路開到地上線路時,直接與柔性懸掛的線路無縫對接,不用更換機車。同時,由於剛性懸掛使用集電弓,沒有使用集電靴的第三軌容易脫落的缺點,可以達到更高的運行速度。

與第三軌供電的比較

架空接觸網受到隧道淨空的限制比較大,在城市捷運的運用當中會受到土建成本的壓力。因此目前已有的城市軌道交通當中,第三軌供電仍然占有較大的份額。
但是由於第三軌有觸電的風險,只能用於封閉線路,因此不適用於以地面線路為主的鐵路運輸系統中。另一方面,地面重型鐵路系統為了高速客運和貨運重載的需要,會使用更高的電壓,如25千伏的供電系統,這也是第三軌系統所不能承受的。
