手動葫蘆

手動葫蘆

手動葫蘆是指用人力拉動鏈條或扳動手柄來提升或牽引重物的輕小型起重設備。手扳葫蘆:又可分為環鏈式和鋼絲繩式兩種。環鏈式手扳葫蘆靠扳動手柄,通過傳動機構帶動起重鏈條升降重物。

簡介

中文名:手動葫蘆
拼音:shoudonghulu
英文名:handchainblockandlever用人力拉動鏈條或扳動手柄來提升或牽引重物的輕小型起重設備。

分類

手拉葫蘆

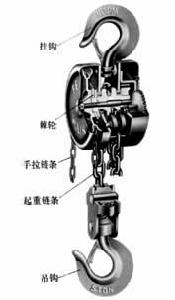

由人力拉動手拉鏈條,通過鏈輪、齒輪帶動起重鏈條而升、降重物(圖1)。手拉鏈條和起重鏈條多半採用圓環鏈。手拉葫蘆帶有棘輪、棘爪(見棘輪機構),以阻止重物自由下落。起重量一般為0.5~30噸,起升高度通常為2.5~3米,也可以更大。它可以單獨使用,也可作為梁式起重機(見橋式起重機)和架空單軌系統中的起升機構。

手扳葫蘆

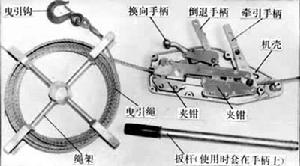

又可分為環鏈式和鋼絲繩式兩種。環鏈式手扳葫蘆靠扳動手柄,通過傳動機構帶動起重鏈條升降重物。手扳葫蘆齒輪和棘輪棘爪等的結構與手拉葫蘆的基本相同。起重量一般不超過3噸,起升高度通常為1.5米。人在地面上即可直接扳動手柄,操縱重物的升降。空載時吊鉤能快速下降以縮短返程時間。鋼絲繩式手扳葫蘆(圖 2)靠扳動手柄使鋼絲繩移動而升降或牽引重物。有甲、乙兩個夾鉗,往復扳動手柄時,夾鉗甲夾緊鋼絲繩往後運動,同時鬆開的夾鉗乙往前運動。接著,夾鉗甲松繩往前,夾鉗乙夾繩往後,如此交替動作,使鋼絲繩牽引的重物隨之向操縱者移動或提升。扳動換向手柄到反向位,再扳動手柄,則夾鉗的動作相反,使重物反向沿斜面退去或垂直下降。起重量或牽引能力一般在 3噸以下。上述兩種手扳葫蘆還能斜向和水平牽引重物。
手拉葫蘆
手拉葫蘆
手拉葫蘆
手拉葫蘆
