手拉葫蘆

手拉葫蘆

手拉葫蘆又叫神仙葫蘆、斤不落、手動葫蘆,是一種使用簡單、攜帶方便的手動起重機械,也稱"環鏈葫蘆"或"倒鏈"。它適用於小型設備和貨物的短距離吊運,起重量一般不超過100T。手拉葫蘆的外殼材質是優質合金鋼,堅固耐磨,安全性能高。手拉葫蘆向上提升重物時,順時針拽動手動鏈條、手鍊輪轉動,下降時逆時針拽動手拉鏈條,制動座跟剎車片分離,棘輪在棘爪的作用下靜止,五齒長軸帶動起重鏈輪反方向運行,從而平穩升降重物。

基本信息

簡介

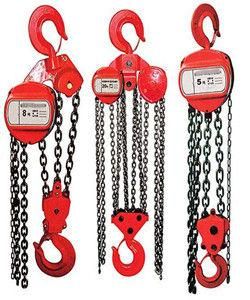

手拉葫蘆手拉葫蘆
手拉葫蘆向上提升重物時,順時針拽動手動鏈條、手鍊輪轉動,將摩擦片棘輪、制動器座壓成一體共同鏇轉,齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。這樣,裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條,從而平穩地提升重物。下降時逆時針拽動手拉鏈條,制動座跟剎車片分離,棘輪在棘爪的作用下靜止,五齒長軸帶動起重鏈輪反方向運行,從而平穩下降重物。手拉葫蘆一般採用棘輪摩擦片式單向制動器,在載荷下能自行制動,棘爪在彈簧的作用下與棘輪嚙合,使制動器安全工作。
它具有安全可靠、維護簡便、機械效率高、手鍊拉力小、自重較輕便於攜帶、外形美觀尺寸較小、經久耐用的特點,適用於工廠、礦山、建築工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物,尤其對於露天和無電源作業,更顯示出其優越性。
手拉葫蘆主要機件選用合金鋼材料製造,鏈條採用800Mpa高強度起重鏈條,材質一般為20M2,中頻淬火熱處理、低磨損、防腐蝕的鏈條;高強度吊鉤,材質一般為合金鋼,煅打式的吊鉤設計確保了緩慢起升以防過載;符合歐洲CE安全標準。
組成部件:
1.吊鉤
2.雙簧
3.止索夾
4.無頭鉚釘
5.起重鏈條​
6.銘牌
7.十字槽螺釘
8.彈簧墊圈
9.罩殼
10.六角扁螺母
11.外牆板
12.滾柱片
13.齒輪(甲、乙)
14.四齒短軸
15.五齒長軸
16.彈性擋圈
17.花鍵孔齒輪
18.鉤梁
19.支撐桿
20.鋼球
21.緊定螺釘
22.軸承外圈
23.導柱
24.起重鏈輪
25.左牆板
26.棘爪銷
27.棘爪
28.棘爪彈簧
29.制動器座
30.摩擦片
31.手鍊條
32.開口銷
33.鋼套
34.右牆板
35.六角槽型扁螺母
36.吊鏈板
37.擋板
38.擋板銷
39.吊銷
40.安全擋板
41.插銷
42.棘輪
43.連線環
44.手鍊輪
45.手鍊輪罩殼
46.遊輪擋板
47.遊輪軸
48.封閉下構架
49.遊輪
50滾針
51.六角螺栓
52.擋圈
53.下構架
54.下構架吊銷
55.橫樑
56.開口銷
57.橫銷
58.遊輪架
59.上鉤軸
60.軸用擋圈
61.軸用擋圈
62.上游軸輪
63.遊輪
64.滾針
65.遊輪擋圈
66.下構架
67.軸用擋圈
68.下游軸輪
69.下遊輪擋圈
70.滾針
71.下遊輪
72.軸用擋圈
73.下鉤軸​

工作原理

手拉葫蘆作為升級版的定滑輪,完全繼承了定滑輪的優點,同時採用反向逆止剎車的減速器和鏈條滑輪組的結合,對稱排列二級正齒輪轉動結構,簡單、耐用、高效。
手拉葫蘆通過拽動手動鏈條、手鍊輪轉動,將摩擦片棘輪、制動器座壓成一體共同鏇轉,齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。這樣,裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條,從而平穩地提升重物。採用棘輪摩擦片式單向制動器,在載荷下能自行制動,棘爪在彈簧的作用下與棘輪嚙合,制動器安全工作。

種類

按產地分為

國產手拉葫蘆、進口手拉葫蘆

按形狀分為

圓型手拉葫蘆、三角型手拉葫蘆、方形手拉葫蘆、K型手拉葫蘆、V型手拉葫蘆、T型手拉葫蘆、迷你型手拉葫蘆、防爆手拉葫蘆、360度手拉葫蘆等。

按品牌分為

國產知名品牌:武林、五一、雙鳥、手牌、滬工牌。
進口知名品牌:德國耶魯、德馬格、美國恩派克、台灣黑熊、日本象牌、日本鬼頭等

特殊種類

特殊種類手拉葫蘆特殊種類手拉葫蘆
防爆手拉葫蘆
1.防爆手拉葫蘆:以鋁青銅鈹青銅作為毛坯,手拉葫蘆外殼採用H62銅合金材料。防爆手拉葫蘆適用在易燃易爆的場合,如化工、海上等作業。
2.防爆手拉葫蘆的轉動齒輪經過高溫熱處理從而達到齒輪據有很高的耐磨性。防爆手拉葫蘆手鍊拉力小、自重較輕,便於攜帶、外形美觀、尺寸較小、經久耐用。
3.防爆手拉葫蘆做工原理:通過曳動手鍊鏈條、手鍊輪開始轉動,摩擦片棘輪、制動器座(被壓成一體)共同鏇轉,五齒長軸便轉動片齒輪、四齒短軸和花鍵孔齒輪。從而,裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條,平穩地提升重物。

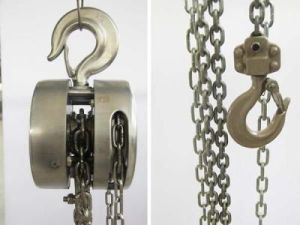

不鏽鋼手拉葫蘆
360度手拉葫蘆等。

產品特點

1.符合國際標準,安全可靠,經久耐用
2.性能好、維修簡便
3.韌性大,體積小、重量輕、攜帶方便
4.手拉力小、機件強度高
5.結構先進、外形美觀
6.無電源地區起吊貨物

維護方法

手拉葫蘆手拉葫蘆
1.使用完畢應將葫蘆清理乾淨並塗上防鏽油脂,存放在乾燥地方,防止手拉葫蘆受潮生鏽和腐蝕。
2.維護和檢修應由較熟悉葫蘆機構者進行,用煤油清洗葫蘆機件,在齒輪和軸承部分,加黃油潤滑,防止不懂本機性能原理者隨意拆裝。
3.葫蘆經過清洗維修,應進行空載試驗,確認工作正常,制動可靠時,才能交付使用。
4.制動器的摩擦表面必須保持乾淨。制動器部分應經常檢查,防止制動失靈,發生重物自墜現象。
5.手拉葫蘆的起重鏈輪左右軸承的滾柱,可用黃油粘附在已壓裝於起重鏈輪軸頸的軸承內圈上,再裝入牆板的軸承外圈內。
6.手拉葫蘆在安裝制動裝置部分時,注意棘輪齒槽與棘爪爪部嚙合良好,彈簧對棘爪的控制應靈活可靠,裝上手鍊輪後,順時針鏇轉手鍊輪,就將棘輪、摩擦片壓緊在制動器座上,逆時針鏇轉手鍊輪,棘輪與摩擦片間應留有空隙。
7.為了維護和拆卸方便,手鍊條其中一節系開口鏈(不允許焊死)。
8.在加油和使用手拉葫蘆過程中,制動裝置的摩擦面必須保持乾淨,並經常檢查制動性有無,防止制動失靈引起重物自墜。

操作方法

手拉葫蘆手拉葫蘆
1.嚴禁斜拉超載使用。
2.嚴禁用人力以外的其他動力操作。
3.在使用前須確認機件完好無損,傳動部分及起重鏈條潤滑良好,空轉情況正常。
4.起吊前檢查上下吊鉤是否掛牢,起重鏈條應垂直懸掛,不得有錯扭的鏈環,雙行鏈的下吊鉤架不得翻轉。
5.操作者應站在與手鍊輪同一平面內拽動手鍊條,使手鍊輪沿順時針方向鏇轉,即可使重物上升;反向拽動手鍊條,重物即可緩緩下降。
6.在起吊重物時,嚴禁人員在重物下做任何工作或行走動作,以免發生重大事故。
7.在起吊過程中,無論重物上升或下降,拽動手鍊條時,用力應均勻和緩,不要用力過猛,以免手鍊條跳動或卡環。
8.操作者如發現手拉力大於正常拉力時,應立即停止使用。防止破壞內部結構,以防發生墜物事故。
9.待重物安全穩固著陸後,再取下手拉葫蘆下鉤。
10.使用完畢後,輕拿輕放,置於乾燥、通風處,塗抹潤滑油放好。

套用範圍

手拉葫蘆主要適用於工廠、礦山、建築工地、碼頭、船塢、倉庫等場所,用於安裝機器、起吊貨物,尤其對於露天和無電源作業更顯示出其優越性。
