懷柔水庫

懷柔水庫

懷柔水庫,為京郊主要水利工程之一,位北京市懷柔縣城四側,蓄水面積12平方公里,總庫容1億立方米。1958年3月9日開工,大壩於同年7月19日完工,歷時130天。1990年主壩加高后,總庫容1.4億立方米。 水庫屬潮白河支流懷河水系,在懷河上游懷九河與懷沙河交匯處。水庫建成後除正常的防洪、蓄水等功能外,成為北京市重要的水源地和調蓄地,通過京密引水渠輸水入京,也是南水北調的節點工程。

水庫特徵

懷柔水庫為京郊主要水利工程之一,位北京市懷柔縣城四側,控制流域面積540平方公里,蓄水面積12平方公里,總庫容1億立方米。1958年3月9日開工,大壩於同年7月19日完工,歷時130天。1990年主壩加高后,總庫容1.4億立方米。

主要建築

大壩大壩

主要有主壩、副壩、溢洪道、輸水隧洞、進水問、放水閘

等工程。

主壩為粘土斜牆砂礫料土壩,東琪龍山,西抵鳳山,壩長1038米。最大壩高21米,壩頂寬5米,壩頂高程66米,壩體填築量144萬立方米。防滲槽大部做在河床以下6米深的粘性土層上,局部槽深達14米左右。

副壩共3座,均為粘土均質壩。其中1號副壩處,原為由懷柔縣城去沙峪川的躋口,最大壩高10米,壩長120米;2號副壩處,原為去釣魚台路口,最大壩高3.5米,壩長220米;3號副壩最大壩高22米,壩長80米。

主壩東端龍山西側腳下設有東溢洪道,1958年建成後,1964年進行了改建,裝有兩扇7.4米X4.3米的弧形鋼閘門,堰頂高程58米,最大泄洪量401立方米每秒。1990年又進行了第二次改建。西溢洪道建於1964年,位於主壩西端,開挖全長750米,設兩扇12米X6.3米弧形閘門,最大泄洪量890立方米每秒。

主壩西側,建有輸水隧洞。洞徑2.5米,洞長101米,進口設有水塔,裝有2.5米X2.5米閘門,進日底板高程為52米,最大泄洪量為52立方米每秒,為灌溉和泄洪兩用設施。

庫區水系

懷柔水庫位於潮白河支流懷河山峽出口、懷九河與懷沙河交匯處。

懷河主要流經北京市懷柔區境內。懷柔水庫以上,由懷九河、懷沙河兩條支流組成。懷九河、懷沙河原在縣城西匯合後。1958年修建懷柔水庫,兩支流匯合於水庫,出庫後為懷河,貫穿懷柔區,過史家口南入潮白河,懷河曾稱西大河、朝鯉河、七渡河。懷柔水庫建成後,改為懷河。懷河全長以最長支流懷九河上源計為80.9公里,懷柔境內64公里;流域面積1042.6平方公里,懷柔境內578.3平方公里,河床縱坡2.1-2.4/1000。修建懷柔水庫後,懷河下游仍負擔懷柔水庫的泄洪任務。

建設維修

初建過程

國家領導人參與視察工程建設國家領導人參與視察工程建設

1958年2月下旬,懷柔水庫由河北省、北京市共同組織了施

工指揮部。施工民工來自懷柔、順義、通縣、三河、香河、大廠、大興、因安、薊縣、平谷、密雲等12個縣區的3477個農業社,共63273人。此外參加施工勞動的還有工人455人,人民解放軍指戰員5000人,學生1181人。

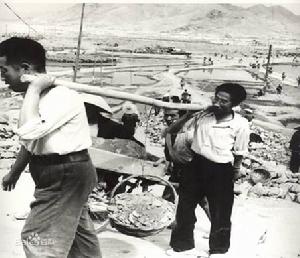

工程初建時的工地場景工程初建時的工地場景

1958年2月18日決定修建懷柔水庫。3月9日,在大壩東溢洪道外側舉行了開工典禮。施工以民辦公助的形式,數萬民工,自帶手推車4.08萬輛,抬筐2.54萬付,杴鎬4.98萬把,馬車1023輛,大牲畜1943頭,葦席7.6萬領,繩子12.2萬公斤,國家每天每人只補助一伙食費0.4元。所有民工100多天不換班,上壩的土石料,依靠人力手推車、馬車日夜奮戰來完成,碾壓工具僅1台1.75噸的夯板機、66台碾壓機,200個碌碡和少數拖拉機、推土機、石夯等。二座副壩由於工力不足,延至後期施工。其中3號副壩壩址,擔負著施丁導流任務,直到6月28日才開始斷流施工。當時正值雨季,至7月初,水庫水位迅漲,尚未完工的二號副壩尚不能

抵禦洪水,導流口距縣城只200米,縣城及下游村莊處於危險之中。廣大幹部民眾奮戰一界晝夜,用4萬多條草袋在3號副壩處建起一道臨時攔洪壩,第一次抵禦了建庫以來的洪水襲擊。進水閘、輸水隧洞分別於7月7日與7月15日完工,溢洪道與消力池下程至9月16日方告結束。此次修建工程共完成土石、混凝土等工程量約200萬立方米,總用工約600萬工日,實際投資約480萬元。施工中,湧現出許多動人的事跡。1958年6月26日,周恩來總理來施工現場視察,深入勞動大軍中慰問民工,並親筆題寫了“懷柔水庫”四個大字。1958年7月20日,大壩完工,舉行了落成典禮,國務院副總理薄一波出席了大會,並為落成典禮剪彩。

修建懷柔水庫,有釣魚台、潘各台、楊各長等8個村,576戶,2572口人遷移出庫區。

改建加固

周恩來題字周恩來題字

1963年8月,國家水電部對懷柔水庫進行覆核後認為:水庫應為二級

水工建築物,防洪標準六採用百年設汁、千年校核。原水文計算對上游水土保護效果估計偏高,設計洪水峰量值偏小,長副壩修建標準偏低,渡汛尚不安全。1963年北京市政府批准對水庫進行改建,由市政設計院設計,市水利工程總隊與懷柔縣、平谷縣共同組織施工。

改建工程內容:擴建東溢洪道,新建西溢洪道。東溢洪道改建原溢洪曲面和消力池,新建下游側牆及防沖槽,整修原泄洪渠堤,啟閉機改裝為手動、電動兩用機,改建輸水洞進口段襯砌和隧洞進水塔與主壩間交通道,新建正常用閘門一扇。整修主壩原有壩頂及壩面護坡石,對右壩頭及壩基進行防滲處理,整修進水閘門等。

全部改建工程於1964年12月底基本結束,共完成石方開挖7.7萬立力米,土方34.39萬立方米,鋼筋混凝土2.56萬立方米,砌石2.37萬立方米,總用工62.77萬T日,投資約500萬元。

水庫主壩、副壩工程在1976年、1990年進行了兩次加高加固。1976年第一次加高時完成主壩加高1米,壩頂高程由65米加高到66米,防浪牆頂由66米加高到67.2米。二座副壩總加高2米。全部工程總用工12.1萬個工日,投資85萬元。這次加高后,如遇千年一遇的洪水,水位超過65米高程時,仍需由1號副壩以北長約900米的長副壩丘陵地自然分洪,沿縣城東北泄入雁棲河。為徹底解決問題,經國務院批准,1990年又進行了第二次主壩加高1米的工程。

工程效益

隨著首都建設的發展,城市供水不足的矛盾日益突出。1960年密雲水庫建成,白河引水渠擴建為京密引水渠,聯通懷柔水庫並向下游延伸,成為橫貫密雲、懷柔、順義、昌平、海峽等縣區向北京城市供水的重要渠道,懷柔水庫成為密雲水庫向北京供水的大調節庫。密雲水庫、懷柔水庫與京密引水渠的聯合運用,部分解決了北京市的工業用水、生活用水和首都國家機關、外國駐華使館及其它辦事機構和社會各界在京單位的用水問題。1984年,在懷柔水庫西溢洪道西側,建成北京市水源九廠,年向首都供水3.6億立方米,懷柔水庫成為首都水資源基地之一。

作為南水北調配套密雲水庫調蓄工程(起點為團城湖調節池,終點為密雲水庫,全長103公里,主要是通過京密引水渠向密雲水庫反向輸水,回補水源)的中間節點,懷柔水庫起著重要的調蓄作用。懷柔水庫至終點密雲水庫,新建有22公里直徑為2.6米的輸水管道,在管道兩端加設了兩個高揚程泵站,並於2014年3月全部完成驗收,實現了高效輸水。

懷柔水庫建成後,灌溉懷柔、順義、通縣農田130萬畝。年產商品魚約10萬公斤~17萬公斤。

懷柔水庫從建成至1985年的27年中,入庫洪峰流量大於150立方米每秒的有14年,大於350立方米每秒的有10年,大於450立方米每秒的有6年。最大的一年是1972年,洪峰流量達4245立方米每秒,比1939年2400立方米每秒還多1845立方米每秒,但均未發生洪害。懷柔水庫的修建,對懷河下游的防洪安全發揮了重大作用,對潮白河也起到削洪錯峰的作用。

懷柔水庫建成後,水量豐沛,水域寬廣,風光秀麗,在北京水利建設史上,占有重要位置。它改善了縣城的環境,使縣城依山傍水,空氣濕潤清新,具有全國縣城少有的獨特環境。利用這個特點,縣城已逐步形成京郊重要的旅遊和會議中心之一。
