影像測量儀介紹

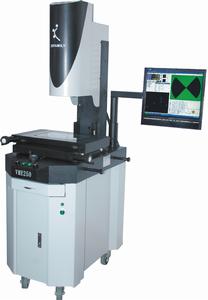

影像量測儀影像測量儀(又名ＣＮＣ影像儀），集CAD逆向測繪、CNC快速測量、圖影管理於一身，是研潤光機繼MC001-SK4002A之後推出的第三款數位化影像測量儀。其可測範圍達320x200mm,工作平台：612x413mm,是一款大範圍的實用型機型。該儀器運用了現代光學、計算機螢幕測量、空間幾何運算和精密運動控制等前沿技術，是集光、機、電、軟體為一體的智慧型化設備。具有三軸數控、點哪走哪、圖影同步、實時校驗、誤差修正、工件隨意放置、CNC快速測量等基礎性能。
MC001-SK4004A具有較高的數位化程度，除光學對焦之外的其它操作由滑鼠完成。柔和的三軸微米數控能力，實現點哪走哪、同步讀數；良好的人機界面將煩瑣的操作過程有機集成，擺脫手搖時代的機械局限；實時非線性誤差修正使其突破了傳統設備中存在的精度與速度極限；便捷的CNC快速測量，通過樣品實測、研潤企業圖紙計算、CNC數據導入等方式建立CNC坐標數據，由儀器自動走向每一個目標點進行測量操作，數十倍於手搖式測量設備的工作能力下人員輕鬆高效。
MC001-SK4004A具有良好的高速性能，基於獨有的高速位移感測技術，其±3um測量精度下的速度可達500mm/min，其工作效率是工具顯微鏡或測量投影儀等手搖式測量儀器的數十倍以上。位移驅動為0.1um，位移解析度為0.4um，重合精度達±3um，線性精度±(3+L/150) um，這些參數均優於傳統設備和同類產品。
MCOO1-SK4004A具有空間幾何運算能力，可以利用軟體技術完成空間坐標系鏇轉和多坐標系之間的複雜換算，被測工件可隨意放置，隨意建立坐標原點和基準方向並得到測量值，同時研潤企業在螢幕上呈現出標記，直觀地看出坐標方向和測量點，使最為常見的基準測量變得十分簡便而直觀，也使分度盤這個機械時代的產物與搖柄一起成為歷史。
MCOO1-SK4004A具有支持個性化的軟體平台，具有圖像保存、編輯、處理等圖影管理功能。全新的測繪操作，可輕鬆描繪或導入CAD圖形。還可根據客戶需求擴充測量模組，從而滿足個性化特點和綜合測量的快速需要，使測量設備具有量身定做的軟體靈魂。
普及型的價格，高速、精確、便捷的性能使其成為MC001-SK4002A之後的又一主力產品。特別適合於中型物件的快速測量或逆向測繪，在電子、刀具、塑膠、精密零件、彈簧、衝壓件、接外掛程式、模具、軍工、航天航空、高等院校、科研院所等領域具有廣泛運用空間。
影像測量儀性能
◆ CAD逆向測繪
◆ CNC快速測量
◆ 空間坐標鏇轉
◆ 內置 SPC 功能
◆ 實時修正誤差
影像測量儀軟體
影像測量儀測量軟體適用於以二坐標測量為目的的一切測量儀器（含有CCD、光柵尺附屬檔案的二維測量儀器），機械、電子、儀表、塑膠、五金、彈簧、線路板、模具等行業廣泛使用。
二次元影像測量儀本身的硬體（CCD、光柵尺）將所能捕捉到的圖像通過USB或RS232數據線傳輸到電腦的數據採集卡中，將光信號轉化為電信號，之後由影像測量儀軟體在電腦顯示器上成像，由操作員用滑鼠在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果電腦配置附合要求，測量軟體絕對不會產生圖像滯後現象。
1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；
2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；
3、座標平移和座標擺正，提高測量效率；
4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；
5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；
6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；
7、多種語言界面切換；
8、記錄用戶程式、編輯指令、教導執行；
9、手動測量功能、半自動測量功能、自動測量功能、全自動測量功能。
保養措施
3Dfamily影像量測儀器維護保養中的“三防”：對光學儀器的正確使用和良好的維護保養，是保證儀器處於良好運行狀態、保持其固有準確度、延長使用壽命的最有效措施。儀器的維護保養，除了避免機械撞擊、誤操作和保持儀器外表的清潔之外，主要是金屬裸露表面的防鏽和光學系統的光學元件的防霉、防霧維護。
防鏽措施
儀器的金屬零件，為了避免鏽蝕，一般都進行了防鏽修飾(如:鍍鉻、噴漆等)。但某些精密零部件，如工作檯、測量頭、精密導軌、頂針等，由於測量準確度的需要，只能完全裸露在空氣中，因此必須了解相關的維護保養常識，採用有效措施，避免精密器件的鏽蝕對儀器工作性能的影響。
鏽蝕的原因
1.由於金屬材料本身的特徵，易於氧化，產生鏽蝕。2.空氣的相對濕度是金屬生鏽的最主要的因素之一。空氣越潮濕，金屬生鏽就越快。3.儀器使用過程中的鏽蝕因素。(1)手指直接接觸金屬裸露表面。由於手上的汗液含有鹽分(氯化鈉)，對金屬表面的鈍化膜有破壞作用，生成氯化鐵溶解於水，從而加速生鏽。(2)儀器存放環境中的煙霧、灰塵等落在金屬表面上，使水分凝聚而導致生鏽。(3)使用含有酸、鹼或水分過高的防鏽或潤滑油脂，會加速生鏽。
防止生鏽的方法
1.一般情況下，使用精密光學儀器時應帶手套操作，防止用手直接接觸金屬工作檯、測頭、導軌等。2.在高溫高濕地區要特別注意儀器使用環境的相對濕度，注意防潮除濕。淨的脫脂棉蘸120#純淨的航空汽油仔細清洗，然後用潔淨的麂皮擦拭乾淨汽油痕跡。由於汽油揮發吸熱，若不擦拭乾淨，待金屬表面冷卻後，會凝聚水氣，從而造成生鏽。3.要注意擦拭金屬表面用的麂皮、絲綢布或手套等的清潔，這些物品極易攜帶手汗、灰塵，清洗劑殘留物等，反覆使用則更給防鏽工作帶來相反的作用。4.發現金屬表面有銹跡，應及時用500#金相砂紙除銹並清洗，然後上防鏽油。使鏽蝕不再發展、蔓延。5.要注意使用高質量防鏽油或潤滑油，嚴禁使用含雜質或水分含量超標的油脂。
