簡介
據中國儀器超市介紹：隨著科技發展，對各種工件和零件的測量精度越來越高，對測量儀器的要求也是越來越苛刻，計算機在安裝上專用控制與圖形測量軟體後，變成了具有軟體靈魂的測量大腦，是整個設備的主體。它能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟體模組運算，瞬間得出所要的結果；並在螢幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。這一切，在強大的計算機運算能力面前都是實時完成的，操作者本人無法察覺。這種能夠利用CCD數點陣圖像，通過電腦軟體運算，滿足複雜測量需要的精密儀器才是真正意義上的二次元影像測量儀。可見，影像測量儀中計算機不光只是進行簡單影像對位和數值顯示，更重要的是具有空間幾何運算、圖形顯示、尺寸標註，CAD圖形的輸出等基本功能，這一切都依賴於在空間幾何基礎上開發出來的專用測量與控制軟體。

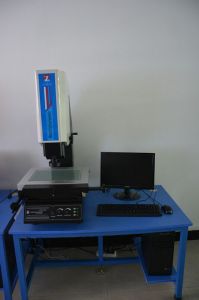

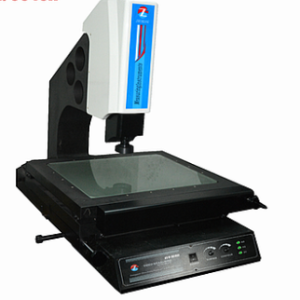

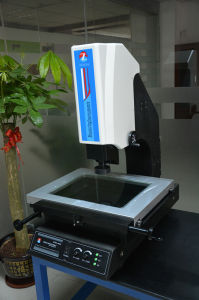

二次元影像測量儀工作原理
二次元影像測量儀使用本身的硬體（CCD，目鏡，物鏡數據線）將所能捕捉到的圖像通過數據線傳輸到電腦的數據採集卡中，之後由軟體在電腦顯示器上成像，由操作員用滑鼠在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果配置合乎要求，設備絕對不會產生圖像滯後現象。因工件大小而議，工作檯可以選擇不同行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。二次元影像測量儀的套用領域
廣泛套用於手機配件、家電製品、連線器、機械配件、精密夾治具、塑膠、五金、電腦周邊行業等的測量。用途
儀器適用於以二坐標測量為目的的一切套用領域，機械、電子、儀表、五金、塑膠等行業廣泛使用。特點
1、儀器採用日本原裝1/2”彩色CCD攝像機、變焦物鏡與十字線發生器作為測量瞄準系統；2、儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；
3、儀器備有RS232界面，與電腦連線後，採用專門測量軟體可對測繪圖形進行處理及輸出。
功能
1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；
二次元影像測量儀3、座標平移和座標擺正，提高測量效率；
4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；
5、測量數據直接輸入到AutoCAD中，成為完整的工程圖；
6、測量數據可輸入到Excel或Word中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；
7、多種語言界面切換；
8、記錄用戶程式、編輯指令、教導執行。
技術參數
| 型號 | KVM-2010 | KVM-3020 | KVM-4030 | KVM-5040 |
| X、Ｙ軸測量行程 | 200*100mm | 300*200mm | 400*300mm | 500*400mm |
| Z軸行程 | 200mm調焦及輔助測量(加裝精密測頭做3D測量，可定製加高) | |||
| 傳動形式 | X、Y軸光桿傳動，Z軸手輪傳動 | |||
| 玻璃台尺寸 | 250*150 | 340*240 | 440*340 | 550*450 |
| 工作檯尺寸 | 354*250 | 450*350 | 600*450 | 650*550 |
| 外形尺寸(mm) | 550×510×950 | 750×510×1000 | 980×600×1020 | 1305×725×970 |
| 重量 | 160kg | 240kg | 360kg | 430kg |
| 承重 | 25kg | 30kg | 35kg | 40kg |
| 測量精度 | X.Y坐標示值誤差≤(3+L/100)μm | |||
| 光柵尺 | 1.0μm解析度 | |||
| 導軌 | 台灣精密V型導軌，採用特殊材料保持架，移動靜音，實現高精度、平穩的直線運動，從而保證儀器精度； | |||
| 圖像感測器 | 高解析度1/3"CCD攝像機 | |||
| 光源 | 輪廓光 | LED冷光源 平行光 可調 | ||
| 表面光 | LED冷光源 256級可調 | |||
| 光學鏡頭 | 0.7～4.5X連續變焦物鏡 | |||
| 放大倍率 | 20～128X另有2X與0.5X可選 | |||
| 軟體 | 卓康專業2.5D測量軟體 | |||
| 工作距離 | 90mm | |||
| 保修期 | 一年質保 | |||
| 服務承諾 | 24小時內上門 | |||
| 工作環境 | 溫度25℃±5℃，溫度變化<5℃/hr，濕度30～80% | |||
| 電源 | 220V/50Hz/3A | |||
